Dane techniczne

Wymiary

Warunki otoczenia

Napięcie zasilania

11 — 16V DC

Pobór prądu

80mA

Sterowane wyjścia

2

Maksymalne obciążenie pojedynczego wyjścia

150W/300W

Minimalne napięcie ściemniacza

48V AC

Maksymalne napięcie ściemniacza

250V AC

Szerokość

35mm, 2 pola/moduły w rozdzielnicy

Wysokość (z wtyczkami)

110mm

Głębokość

59mm

Temperatura

-40 — 50°C

Wilgotność

≤95%RH, niekondensująca

Dane techniczne

Napięcie zasilania

11 — 16V DC

Pobór prądu

80mA

Sterowane wyjścia

2

Dane techniczne c.d.

Maksymalne obciążenie pojedynczego wyjścia

150W/300W

Minimalne napięcie ściemniacza

48V AC

Maksymalne napięcie ściemniacza

250V AC

Wymiary

Szerokość

35mm, 2 pola/moduły w rozdzielnicy

Wysokość (z wtyczkami)

110mm

Głębokość

59mm

Warunki otoczenia

Temperatura

-40 — 50°C

Wilgotność

≤95%RH, niekondensująca

Charakterystyka ogólna

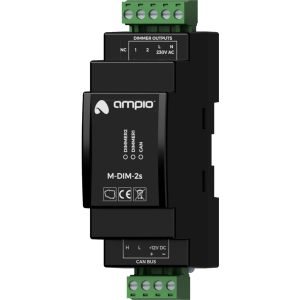

Moduł M-DIM-2s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada dwa wyjścia ściemnialne. W wersji standardowej modułu maksymalna moc odbiornika podłączonego do pojedynczego wyjścia to 150W. Moduł występuje również w wersji rozszerzonej pozwalającej na obciążenie pojedynczego wyjścia odbiornikiem o mocy 300W.

Wyjścia ściemnialne

Z wykorzystaniem modułu możliwe jest kontrolowanie natężenia światła źródeł żarowych, halogenowych, ściemnialnych żarówek LED i ściemnialnych świetlówek CFL. Możliwe jest sterowanie źródłami światła zasilanymi przez transformator.

Źródła światła zasilane przez transformator

W przypadku sterowania źródłami światła zasilanymi poprzez transformator należy skonfigurować urządzenie, aby odłączało zasilanie przy wykryciu zbocza opadającego.

Maksymalna moc odbiornika podłączonego do wyjścia ściemnialnego to 150W. Napięcie wejściowe z zakresu od 48V AC do 250V AC może być płynnie regulowane.

Wyjścia ściemnialne posiadają zabezpieczenia przeciwzwarciowe, przeciążeniowe i termiczne. Moduł umożliwia pomiar mocy.

Wersja rozszerzona

Moduł M-DIM-2s występuje również w wersji rozszerzonej, której wyjścia pozwalają na obciążenie odbiornikami o mocy 300W. Wersja rozszerzona dostępna jest na specjalne zamówienie.

Przykładowe zastosowanie

Załączanie oświetlenia;
płynna regulacja oświetlenia;
płynna regulacja mocy urządzeń prądu przemiennego o charakterze rezystancyjnym i maksymalnej mocy nieprzekraczającej 150W/300W.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada złączę napięcia sieciowego i wyjść ściemnialnych.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajdują się dwie diody opisane etykietami DIMMER 1 i DIMMER 2. Sygnalizują one stan odpowiednich wyjść ściemnialnych.

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Kategorie

Filtry

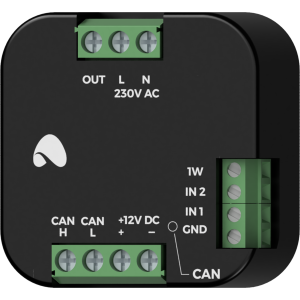

M-DIM-1p moduł ściemniacza, płynna regulacja mocy max. 300W, 1 wyjście, 2 wejścia, 1-Wire, puszka
