M-DIM-1p moduł ściemniacza, płynna regulacja mocy max. 300W, 1 wyjście, 2 wejścia, 1-Wire, puszka
345,00 zł netto
Dane techniczne | Wymiary | Warunki otoczenia |
Napięcie zasilania 11 — 16V DC Pobór prądu 35mA Sterowane wyjścia 1 Maksymalne obciążenie pojedynczego wyjścia 300W Minimalne napięcie ściemniacza 48V AC Maksymalne napięcie ściemniacza 250V AC Liczba wejść zwieralnych do masy 2 1-Wire do 6 czujników |
Szerokość 47,5mm Wysokość 47,5mm Głębokość 22mm |
Temperatura -40 — 50°C Wilgotność ≤95%RH, niekondensująca |
Charakterystyka ogólna
Moduł M-DIM-1p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.
Moduł posiada jedno wyjście ściemnialne, dwa wejścia zwieralne do masy i interfejs 1-Wire.
Wyjścia ściemnialne
Z wykorzystaniem modułu możliwe jest kontrolowanie natężenia światła źródeł żarowych, halogenowych, ściemnialnych żarówek LED i ściemnialnych świetlówek CFL. Możliwe jest sterowanie źródłami światła zasilanymi przez transformator.
Źródła światła zasilane przez transformator
W przypadku sterowania źródłami światła zasilanymi poprzez transformator należy skonfigurować urządzenie tak, aby odłączało zasilanie przy wykryciu zbocza opadającego.
Maksymalna moc odbiornika podłączonego do wyjścia ściemnialnego to 300W. Napięcie wejściowe z zakresu od 48V AC do 250V AC może być płynnie regulowane.
Wyjścia ściemnialne posiadają zabezpieczenia przeciwzwarciowe, przeciążeniowe i termiczne. Moduł umożliwia pomiar mocy.
Wejścia zwieralne do masy
Moduł posiada wejścia przechodzące w stan aktywny w momencie gdy zostaną zwarte do masy. Mogą być one wykorzystane w przypadku dowolnych urządzeń z bezpotencjałowymi wyjściami stykowymi, np. włączniki naścienne, kontaktrony, przyciski, przełączniki, itd. Mogą również posłużyć do integracji z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych lub wyjściach transoptorowych o napięciu kolektora większym niż 12V.
Czujniki temperatury
Moduł wyposażony jest w złącze interfejsu 1-Wire pozwalającego na dołączenie do 6 cyfrowych czujników temperatury Dallas DS18B20. Wynik pomiaru temperatury jest dostępny dla wszystkich urządzeń działających w ramach magistrali automatyki budynkowej. Może okazać się szczególnie przydatny w celach związanych z regulacją temperatury, lub do prezentacji wyniku pomiaru na panelach dotykowych oraz w aplikacji mobilnej.
Łączna długość przewodu magistrali 1-Wire, do której podłączane są czujniki temperatury nie może przekraczać 15m.
Przykładowe zastosowanie
- Załączanie oświetlenia;
- płynna regulacja oświetlenia;
- płynna regulacja mocy urządzeń prądu przemiennego o charakterze rezystancyjnym i maksymalnej mocy nieprzekraczającej 300W.
Montaż
Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.
Poza złączem magistrali CAN urządzenie posiada złącze napięcia sieciowego i wyjścia ściemnialnego oraz złącze wejść zwieralnych do masy i interfejsu 1-Wire.
Diody LED stanu urządzenia

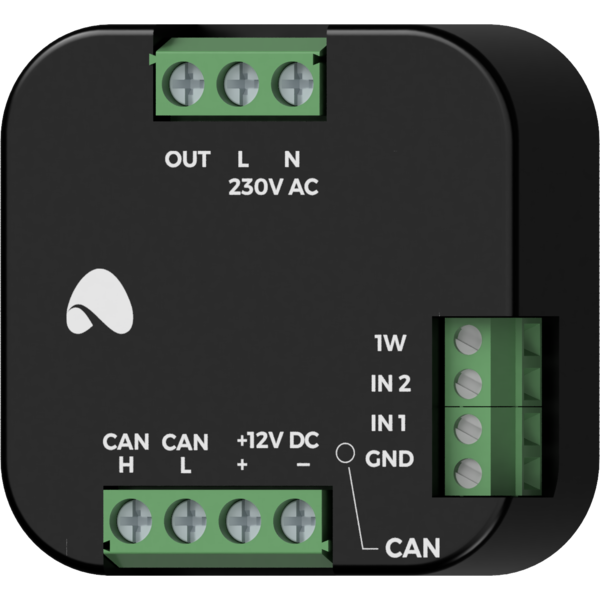

Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:
- cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
- cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
- cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.
Programowanie
Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.
Wymiary modułu
Wymiary podane są w milimetrach.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Schemat podłączenia
Specyfikacja
Załączniki |
