Kabel światłowodowy ZW-NOTKtsdD / U-DQ(ZN)BH 12J to kabel uniwersalny, który może być stosowany przy połączeniach wewnętrznych i zewnętrznych.

• Standard włókien: G.652D
• Możliwość stosowania wewnątrz oraz na zewnątrz budynków
• Powłoka LSZH
• Odporny na działanie promieni UV
• Maksymalna siła naciągu 2000 N
• Szklane włókna wzmacniające kabel i stanowiące podstawową ochronę antygryzoniową
• Ripcord umożliwiający łatwe rozrywanie zewnętrznej powłoki
• Bardzo wygodny w obróbce
• Klasa CPR: Dca

Opis szczegółowy

Uwaga: Maksymalna długość kabla przy wysyłce do paczkomatu, to 500 m. Realizacja dłuższych odcinków możliwa jest przy wysyłce kurierem.

Kabel uniwersalny do zastosowań wewnętrznych i zewnętrznych ZW-NOTKtsdD / U-DQ(ZN)BH

12 włókien jednomodowych w standardzie G.652D

Kabel światłowodowy ZW-NOTKtsdD / U-DQ(ZN)BH 12J to kabel uniwersalny, który może być stosowany przy połączeniach wewnętrznych i zewnętrznych. Włókna jednomodowe umieszczone są w tubie centralnej wypełnionej żelem. Żel wypełniający tubę stanowi warstwę ochronną dla włókien światłowodowych, amortyzując przemieszczanie się włókien przy ruchach kabla oraz zabezpieczając włókna przed oddziaływaniem warunków atmosferycznych. Zastosowane w konstrukcji kabla włókna szklane mają na celu zabezpieczenie tuby centralnej z włóknami światłowodowymi przed uszkodzeniami mechanicznymi oraz gryzoniami.

Powłoka kabla została wykonana z materiału LSOH / LSZH (powłoka nierozprzestrzeniająca płomienia i niewydzielająca substancji toksycznych). Podwyższona klasa reakcji na ogień: Dca.

Kable uniwersalne są kablami żelowymi do połączeń poziomych o przeznaczeniu zarówno wewnątrzbudynkowym, jak i na zewnątrz w kanalizacji wtórnej. Ze względu na małe wymiary i elastyczność, kabel idealnie nadaje się do instalacji w korytach kablowych. Może być instalowany zarówno w nowoczesnych systemach FTTH, FTTB, serwerowniach czy połączeniach między budynkami. W odróżnieniu od kabla zewnętrznego, kable uniwersalne mogą być stosowane także wewnątrz budynków. Dzięki temu nie jest konieczne tworzenie dodatkowego przejścia, spawów oraz przełącznic na styku kabli zewnętrznych i wewnętrznych. Kable uniwersalne mogą być układane w kanalizacjach, peszlach, rurach kablowych lub nawet bezpośrednio w ziemi, w miejscach gdzie nie są narażone na bezpośrednie uszkodzenia mechaniczne.

Cechy wyróżniające:

• możliwość stosowania wewnątrz oraz na zewnątrz budynków
• powłoka LSOH / LSZH
• odporny na działanie promieni UV
• maksymalna siła naciągu 2000 N
• tuba centralna wypełniona żelem
• szklane włókna wzmacniające kabel i stanowiące podstawową ochronę antygryzoniową
• ripcord umożliwiający łatwe rozrywanie zewnętrznej powłoki
• bardzo wygodny w obróbce
• klasa CPR: Dca

Spełniane normy:

• ISO/IEC 11801
• PN-EN 50173

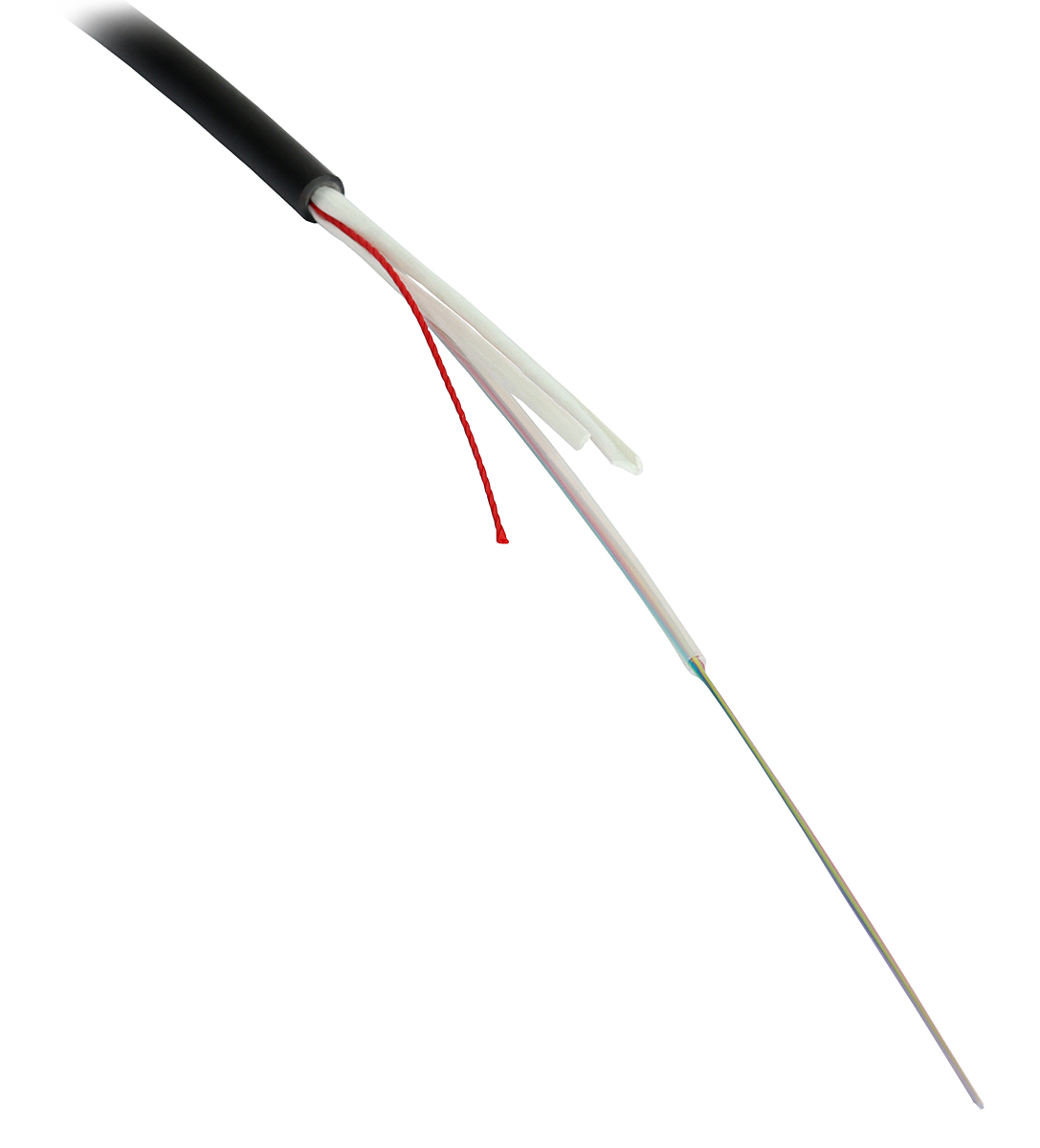

		Budowa przewodu: 1. Płaszcz zewnętrzny 2. Otulina z włókien szklanych 3. Tuba plastikowa 4. Żel hydrofobowy 5. Włókno

Istnieje możliwość wykonania dowolnego odcinka światłowodu z zarobionymi na końcach złączami na zamówienie. W celu złożenia zapytania o ofertę skontaktuj się ze swoim opiekunem handlowym.

Cena dotyczy 1m światłowodu ZW-NOTKtsdD / U-DQ(ZN)BH 12J (12 włókien G.652D)

W poniższej tabeli pokazano możliwe warianty oznaczenia

wg europejskiego standardu nazewnictwa wg normy DIN/VDE 0888:

przykładowe oznaczenie	Oznacznia wg europejskiego standardu nazewnictwa wg normy DIN/VDE 0888
A	A/I lub U - kabel uniwersalny A - zewnętrzny I - wewnętrzny
D	D - tuba wypełniona żelem V - tuba ścisła K - tuba elastyczna W - skręcone tuby luźne wypełnione żelem
Q	Q - wodoodporny na całej długości ze względu na ułożenie włókien lub zastosowanie pęczniejącego materiału F - wodoodporność zapewniona poprzez zastosowanie materiału samowypełniającego ubytki w płaszczu
(ZN)	centralny element wzmacniający wykonany z tworzywa
B	B - wzmocnienie antygryzoniowe wykonane z włókna szklanego lub aramidu SR - zmocnienie antygryzoniowe, metalowe
H	H - płaszcz zewnętrzny bezhalogenowy 2Y - płaszcz zewnętrzny z PE Y - płaszcz zewnętrzny z PVC
24	Liczba włókien lub liczba tub x liczba włókien w tubie
G	G - włókno gradientowe, wielomodowe E - włókno jednomodowe
9/125	Średnica rdzenia włókna/średnica płaszcza włókna
OS2	Kategoria / Standard włókna

Dane techniczne

Rodzaj towaru			Kabel światłowodowy
Marka			CobiCabling
Nazwa			U-DQ(ZN)BH
Typ kabla			Uniwersalny
Ilość włókien			12
Włókna	typ		Jednomodowe 9/125
	standard		G.652D
	bufor		250 μm
Przenikanie wody	metoda F5B		Brak przenikania
Klasa CPR			Dca
Materiał powłoki zewnętrznej			LSZH
Żel hydrofobowy			Tak
Wzmocnienie			Włókna szklane
Tuba centralna			Tak
Średnica zewnętrzna		mm	5,5
Maksymalna siła naciągu	dynamiczna	N	2000
	statyczna	N	1000
Min. promień gięcia	statyczny	mm	60
	instalacyjny	mm	116
Zakres temperatur	pracy	°C	-40...60
	instalacji	°C	-5...70
	przechowywania	°C	-40...70
Długość kabla		m	Sprzedaż na metry
