Kabel światłowodowy uniwersalny DRAKA U-DQ(ZN)BH LSOH wielomodowy 12G Eca (12 włókien OM3) 20 kN
netto
Dostępność:
Dostępny MAG
Opis
Kabel światłowodowy ZW-NOTKtsdD / U-DQ(ZN)BH 12G to kabel uniwersalny, który może być stosowany przy połączeniach wewnętrznych i zewnętrznych.
• Standard włókien: OM3
• Możliwość stosowania wewnątrz oraz na zewnątrz budynków
• Powłoka LSZH
• Odporny na działanie promieni UV
• Maksymalna siła naciągu 2000 N
• Szklane włókna wzmacniające kabel i stanowiące podstawową ochronę antygryzoniową
• Ripcord umożliwiający łatwe rozrywanie zewnętrznej powłoki
• Bardzo wygodny w obróbce
• Klasa CPR: Dca
Opis szczegółowy
Uwaga: Maksymalna długość kabla przy wysyłce do paczkomatu, to 500 m. Realizacja dłuższych odcinków możliwa jest przy wysyłce kurierem.
Kabel uniwersalny do zastosowań wewnętrznych i zewnętrznych ZW-NOTKtsdD / U-DQ(ZN)BH
12 włókien wielomodowych w standardzie OM3
Kabel światłowodowy ZW-NOTKtsdD / U-DQ(ZN)BH 12G to kabel uniwersalny, który może być stosowany przy połączeniach wewnętrznych i zewnętrznych. Włókna wielomodowe umieszczone są w tubie centralnej wypełnionej żelem. Żel wypełniający tubę stanowi warstwę ochronną dla włókien światłowodowych, amortyzując przemieszczanie się włókien przy ruchach kabla oraz zabezpieczając włókna przed oddziaływaniem warunków atmosferycznych. Zastosowane w konstrukcji kabla włókna szklane mają na celu zabezpieczenie tuby centralnej z włóknami światłowodowymi przed uszkodzeniami mechanicznymi oraz gryzoniami.
Powłoka kabla została wykonana z materiału LSOH / LSZH (powłoka nierozprzestrzeniająca płomienia i niewydzielająca substancji toksycznych). Podwyższona klasa reakcji na ogień: Dca.
Kable uniwersalne są kablami żelowymi do połączeń poziomych o przeznaczeniu zarówno wewnątrzbudynkowym, jak i na zewnątrz w kanalizacji wtórnej. Ze względu na małe wymiary i elastyczność, kabel idealnie nadaje się do instalacji w korytach kablowych. Może być instalowany zarówno w nowoczesnych systemach FTTH, FTTB, serwerowniach czy połączeniach między budynkami. W odróżnieniu od kabla zewnętrznego, kable uniwersalne mogą być stosowane także wewnątrz budynków. Dzięki temu nie jest konieczne tworzenie dodatkowego przejścia, spawów oraz przełącznic na styku kabli zewnętrznych i wewnętrznych. Kable uniwersalne mogą być układane w kanalizacjach, peszlach, rurach kablowych lub nawet bezpośrednio w ziemi, w miejscach gdzie nie są narażone na bezpośrednie uszkodzenia mechaniczne.
Cechy wyróżniające:
- możliwość stosowania wewnątrz oraz na zewnątrz budynków
- powłoka LSOH / LSZH
- odporny na działanie promieni UV
- maksymalna siła naciągu 2000 N
- tuba centralna wypełniona żelem
- szklane włókna wzmacniające kabel i stanowiące podstawową ochronę antygryzoniową
- ripcord umożliwiający łatwe rozrywanie zewnętrznej powłoki
- bardzo wygodny w obróbce
- klasa CPR: Dca
Spełniane normy:
- ISO/IEC 11801
- PN-EN 50173
|
|

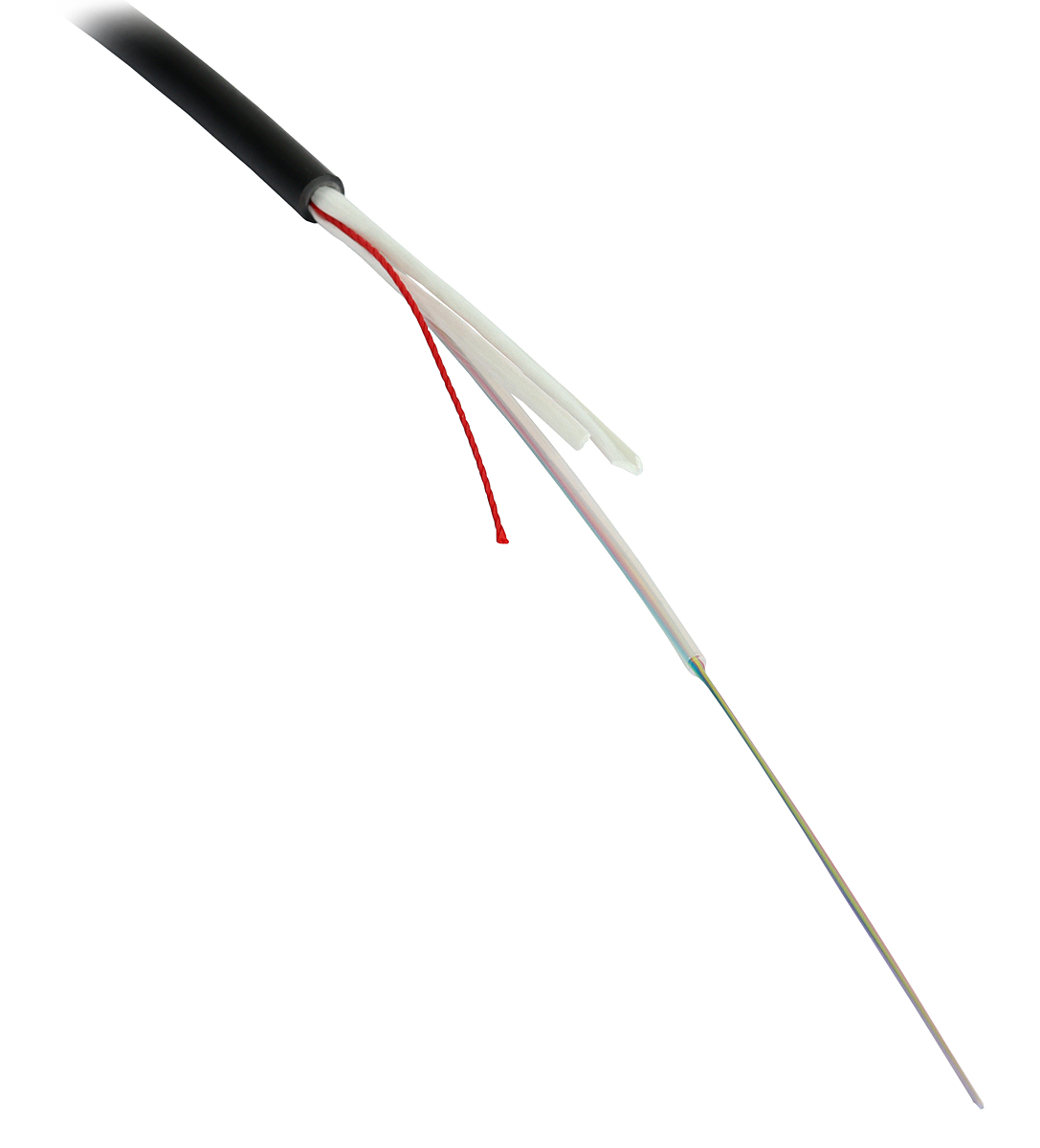

Budowa przewodu: 1. Płaszcz zewnętrzny 2. Otulina z włókien szklanych 3. Tuba plastikowa 4. Żel hydrofobowy 5. Włókno |
|
Istnieje możliwość wykonania dowolnego odcinka światłowodu z zarobionymi na końcach złączami na zamówienie. W celu złożenia zapytania o ofertę skontaktuj się ze swoim opiekunem handlowym.
Cena dotyczy 1m światłowodu ZW-NOTKtsdD / U-DQ(ZN)BH 12G (12 włókien OM3)
W poniższej tabeli pokazano możliwe warianty oznaczenia
wg europejskiego standardu nazewnictwa wg normy DIN/VDE 0888:
| przykładowe oznaczenie | Oznacznia wg europejskiego standardu nazewnictwa wg normy DIN/VDE 0888 |
| A | A/I lub U - kabel uniwersalny A - zewnętrzny I - wewnętrzny |
| D | D - tuba wypełniona żelem V - tuba ścisła K - tuba elastyczna W - skręcone tuby luźne wypełnione żelem |
| Q | Q - wodoodporny na całej długości ze względu na ułożenie włókien lub zastosowanie pęczniejącego materiału F - wodoodporność zapewniona poprzez zastosowanie materiału samowypełniającego ubytki w płaszczu |
| (ZN) | centralny element wzmacniający wykonany z tworzywa |
| B | B - wzmocnienie antygryzoniowe wykonane z włókna szklanego lub aramidu SR - zmocnienie antygryzoniowe, metalowe |
| H | H - płaszcz zewnętrzny bezhalogenowy 2Y - płaszcz zewnętrzny z PE Y - płaszcz zewnętrzny z PVC |
| 24 | Liczba włókien lub liczba tub x liczba włókien w tubie |
| G | G - włókno gradientowe, wielomodowe E - włókno jednomodowe |
| 9/125 | Średnica rdzenia włókna/średnica płaszcza włókna |
| OS2 | Kategoria / Standard włókna |
Dane techniczne
|
Rodzaj towaru
|
Kabel światłowodowy
|
||
|
Marka
|
CobiCabling
|
||
|
Nazwa
|
U-DQ(ZN)BH
|
||
|
Typ kabla
|
Uniwersalny
|
||
|
Ilość włókien
|
12
|
||
|
Włókna
|
typ
|
Wielomodowe 50/125
|
|
|
standard
|
OM3
|
||
|
bufor
|
250 μm
|
||
|
Przenikanie wody
|
metoda F5B
|
3 m słupa wody przez 24h, Brak przenikania
|
|
|
Klasa CPR
|
Dca
|
||
|
Materiał powłoki zewnętrznej
|
LSZH
|
||
|
Żel hydrofobowy
|
Tak
|
||
|
Wzmocnienie
|
Włókna szklane
|
||
|
Tuba centralna
|
Tak
|
||
|
Średnica zewnętrzna
|
mm
|
6
|
|
|
Średnica tuby centralnej
|
mm
|
2,8
|
|
|
Odporność na zgniatanie
|
N
|
2000
|
|
|
Maksymalna siła naciągu
|
dynamiczna
|
N
|
2000
|
|
statyczna
|
N
|
1000
|
|
|
Min. promień gięcia
|
statyczny
|
mm
|
60
|
|
instalacyjny
|
mm
|
120
|
|
|
Zakres temperatur
|
pracy
|
°C
|
-20...70
|
|
instalacji
|
°C
|
-20...70
|
|
|
przechowywania
|
°C
|
-20...70
|
|
|
Masa
|
kg/km
|
45
|
|
|
Długość kabla
|
m
|
Sprzedaż na metry
|
|
