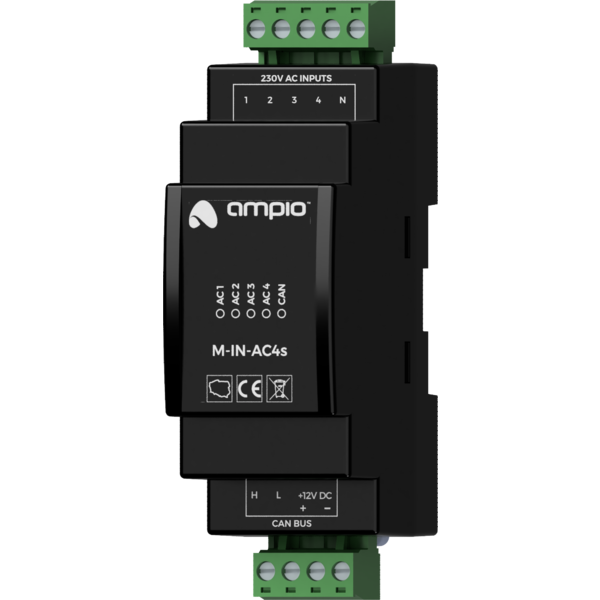

Moduł wejść AM-IN-AC4s (detektor fazy)

Charakterystyka ogólna

Moduł M-IN-AC4s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada cztery wejścia AC.

Wejścia AC

Moduł posiada wejścia przechodzące w stan aktywny w momencie, gdy podłączone zostanie do nich napięcie przemienne z zakresu 110 — 250V AC. Wejścia te mogą być przydatne w celu detekcji obecności fazy lub też integracji z urządzeniami o potencjałowych wyjściach AC, np. czujnikami obecności PIR czy mikrofalowymi. Mogą być również wykorzystane do podłączenia klasycznych włączników oświetlenia lub innych urządzeń z bezpotencjałowymi wyjściami stykowymi.

Wejścia AC są odseparowane galwanicznie od niskonapięciowych obwodów modułu i magistrali CAN.

Przykładowe zastosowanie

• Detekcja obecności fazy;
• integracja z urządzeniami o potencjałowych wyjściach AC.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Poza złączem magistrali CAN, urządzenie posiada złącze z terminalami śrubowymi pozwalające na podłączenie czterech linii AC do wejść modułu.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

• cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
• cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
• cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajdują się jeszcze 4 diody w kolorze czerwonym sygnalizujących stan wejść AC.

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
