Dane techniczne	Wymiary	Warunki otoczenia
Napięcie zasilania 11 — 16V DC Pobór prądu 25mA Liczba wejść zwieralnych do masy 4 Liczba wyjść OC 4 Maksymalny prąd pojedynczego wyjścia OC 5A Maksymalny sumaryczny prąd wszystkich wyjść OC 10A Maksymalne przełączane napięcie obciążenia 24V Sterownik oświetlenia RGBW tak 1-Wire do 6 czujników	Szerokość 41mm Wysokość 44mm Głębokość 16,5mm	Temperatura -40 — 50°C Wilgotność ≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-INOC-4p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada cztery wejścia zwieralne do masy, cztery wyjścia OC i interfejs 1-Wire. Wspiera on również funkcjonalność sterownika oświetlenia RGBW.

Wyjścia OC

Moduł posiada wyjścia open-collector pozwalające na płynne sterowanie rezystancyjnymi obciążeniami zasilanymi napięciem do 24V DC. Dopuszcza się również sterowanie obciążeniami o umiarkowanym charakterze indukcyjnym, w szczególności przekaźnikami. Regulacja odbywa się metodą modulacji szerokości impulsów (ang. pulse-width modulation, PWM). Wewnętrznie, każde z wyjść pozwala na zwarcie podłączonej linii do masy modułu.

Oświetlenie RGBW

W ramach konfiguracji modułu, możliwe jest aktywowanie funkcjonalności sterownika oświetlenia RGBW. Nominalnie, każde z wyjść open-collector sterowane jest niezależnie. W przypadku aktywowania funkcjonalności, sterowanie odbywa się poprzez definiowanie koloru i natężenia światła.

Wejścia zwieralne do masy

Moduł posiada wejścia przechodzące w stan aktywny w momencie gdy zostaną zwarte do masy. Mogą być one wykorzystane w przypadku dowolnych urządzeń z bezpotencjałowymi wyjściami stykowymi, np. włączniki naścienne, kontaktrony, przyciski, przełączniki, itd. Mogą również posłużyć do integracji z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych lub wyjściach transoptorowych o napięciu kolektora większym niż 12V.

Czujniki temperatury

Moduł wyposażony jest w złącze interfejsu 1-Wire pozwalającego na dołączenie do 6 cyfrowych czujników temperatury Dallas DS18B20. Wynik pomiaru temperatury jest dostępny dla wszystkich urządzeń działających w ramach magistrali automatyki budynkowej. Może okazać się szczególnie przydatny w celach związanych z regulacją temperatury, lub do prezentacji wyniku pomiaru na panelach dotykowych oraz w aplikacji mobilnej.

Łączna długość przewodu magistrali 1-Wire, do której podłączane są czujniki temperatury nie może przekraczać 15m.

Przykładowe zastosowanie

• Płynna regulacja kolorowego oświetlenia LED RGBW;
• sterowanie obciążeniami rezystancyjnymi zasilanymi napięciem do 24V DC, np.:
  • oświetlenie LED,
  • brzęczyki piezoelektryczne;
• sterowanie przekaźnikami;
• podłączanie klasycznych włączników oświetlenia lub innych urządzeń z bezpotencjałowymi wyjściami stykowymi;
• integracja z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych;
• integracja z urządzeniami o wyjściach transoptorowych;
• pomiar temperatury w pomieszczeniach.

Montaż

Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

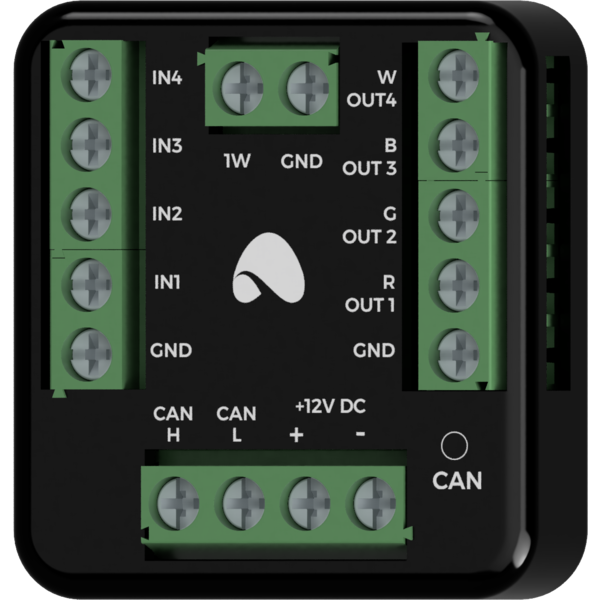

Poza złączem magistrali CAN, urządzenie posiada trzy złącza z terminalami śrubowymi. Pozwalają one na podłączenie czterech linii sygnałowych do wejść zwieralnych do masy, czterech obciążeń rezystancyjnych do wyjść open-collector i do 6 cyfrowych czujników temperatury Dallas DS18B20.

W przypadku wykorzystania funkcjonalności wyjść open-collector, należy mieć na uwadze, że obwody zasilające podłączone obciążenia zamykane są poprzez masę modułu. W związku z tym, należy zadbać o to, aby masa urządzenia była połączona z masą zasilacza obciążeń przewodem o odpowiedniej grubości.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

• cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
• cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
• cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach.

Linią przerywaną oznaczone są obszary w których znajdować mogą się złącza urządzenia lub inne jego elementy.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Przedstawiony zasilacz urządzeń kontrolowanych przez wyjścia OC ma charakter poglądowy. Moduł może sterować obciążeniami o napięciu zasilania nie przekraczającym 24V DC.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
