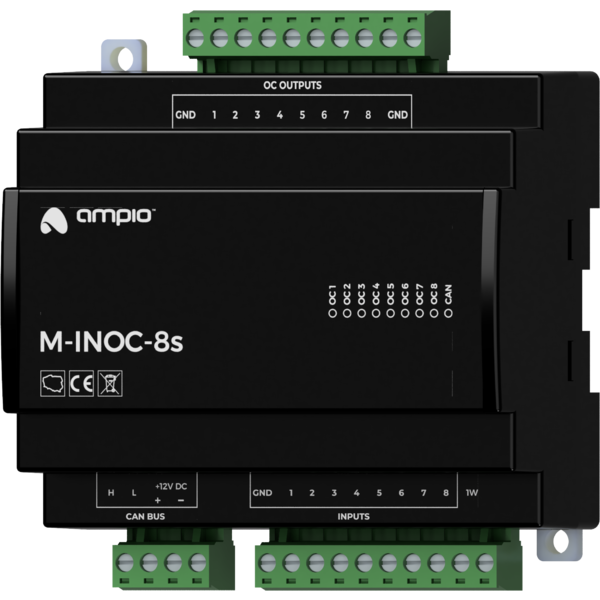

M-INOC-8s moduł 8 wejść, 8 wyjść OC (max. 16A na wyjście, całkowite 32A)
netto
Dostępność:
Dostępny MAG
Opis
Dane techniczne |
Wymiary |
Warunki otoczenia |
Napięcie zasilania 11 — 16V DC Pobór prądu 25mA Liczba wyjść OC 8 Maksymalny prąd pojedynczego wyjścia OC 8A Maksymalny sumaryczny prąd wszystkich wyjść OC 32A Maksymalne przełączane napięcie obciążenia 40V Liczba wejść zwieralnych do masy 8 1-Wire do 6 czujników |
Szerokość 105mm, 6 pól/modułów w rozdzielnicy Wysokość (z wtyczkami) 110mm Głębokość 59mm |
Temperatura -40 — 50°C Wilgotność ≤95%RH, niekondensująca |
Charakterystyka ogólna
Moduł M-INOC-8s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.
Moduł posiada osiem wejść zwieralnych do masy, osiem wyjść OC i interfejs 1-Wire.
Wyjścia OC
Moduł posiada wyjścia open-collector pozwalające na płynne sterowanie rezystancyjnymi obciążeniami zasilanymi napięciem do 40V DC. Dopuszcza się również sterowanie obciążeniami o umiarkowanym charakterze indukcyjnym, w szczególności przekaźnikami. Regulacja odbywa się metodą modulacji szerokości impulsów (ang. pulse-width modulation, PWM). Wewnętrznie, każde z wyjść pozwala na zwarcie podłączonej linii do masy modułu.
Wejścia zwieralne do masy
Moduł posiada wejścia przechodzące w stan aktywny w momencie gdy zostaną zwarte do masy. Mogą być one wykorzystane w przypadku dowolnych urządzeń z bezpotencjałowymi wyjściami stykowymi, np. włączniki naścienne, kontaktrony, przyciski, przełączniki, itd. Mogą również posłużyć do integracji z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych lub wyjściach transoptorowych o napięciu kolektora większym niż 12V.
Czujniki temperatury
Moduł wyposażony jest w złącze interfejsu 1-Wire pozwalającego na dołączenie do 6 cyfrowych czujników temperatury Dallas DS18B20. Wynik pomiaru temperatury jest dostępny dla wszystkich urządzeń działających w ramach magistrali automatyki budynkowej. Może okazać się szczególnie przydatny w celach związanych z regulacją temperatury, lub do prezentacji wyniku pomiaru na panelach dotykowych oraz w aplikacji mobilnej.
Łączna długość przewodu magistrali 1-Wire, do której podłączane są czujniki temperatury nie może przekraczać 15m.
Przykładowe zastosowanie
- Sterowanie obciążeniami rezystancyjnymi zasilanymi napięciem do 40V DC, np.:
- oświetlenie LED,
- brzęczyki piezoelektryczne,
- maty grzewcze;
- sterowanie przekaźnikami;
- podłączanie klasycznych włączników oświetlenia lub innych urządzeń z bezpotencjałowymi wyjściami stykowymi;
- integracja z urządzeniami o bezpotencjałowych wyjściach przekaźnikowych;
- integracja z urządzeniami o wyjściach transoptorowych;
- pomiar temperatury w pomieszczeniach.
Montaż
Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 105mm, 6 pól/modułów w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.
Poza złączem magistrali CAN, urządzenie posiada dwa złącza z terminalami śrubowymi. Pozwalają one na podłączenie ośmiu linii sygnałowych do wejść zwieralnych do masy, ośmiu obciążeń rezystancyjnych do wyjść open-collector i do 6 cyfrowych czujników temperatury Dallas DS18B20.
W przypadku wykorzystania funkcjonalności wyjść open-collector, należy mieć na uwadze, że obwody zasilające podłączone obciążenia zamykane są poprzez masę modułu. W związku z tym, należy zadbać o to, aby masa urządzenia była połączona z masą zasilacza obciążeń przewodem o odpowiedniej grubości.
W przypadku, gdy prąd pobierany przez wszystkie obciążenia podłączone do wyjść open-collector jest mniejszy niż 16A, wystarczające jest podłączenie jednego zacisku masy do zewnętrznego zasilacza. Przy podłączonych dwóch zaciskach maksymalny prąd wynosi 32A.
Diody LED stanu urządzenia
Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:
- cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
- cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
- cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.
Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajduje się jeszcze 8 diod w kolorze czerwonym, sygnalizujących stan wyjść OC.
Programowanie
Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.
Wymiary modułu
Wymiary podane są w milimetrach.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
Schemat podłączenia
Przedstawiony zasilacz urządzeń kontrolowanych przez wyjścia OC ma charakter poglądowy. Moduł może sterować obciążeniami o napięciu zasilania nie przekraczającym 40V DC.
Kliknij, aby powiększyć i otworzyć w nowej zakładce.
