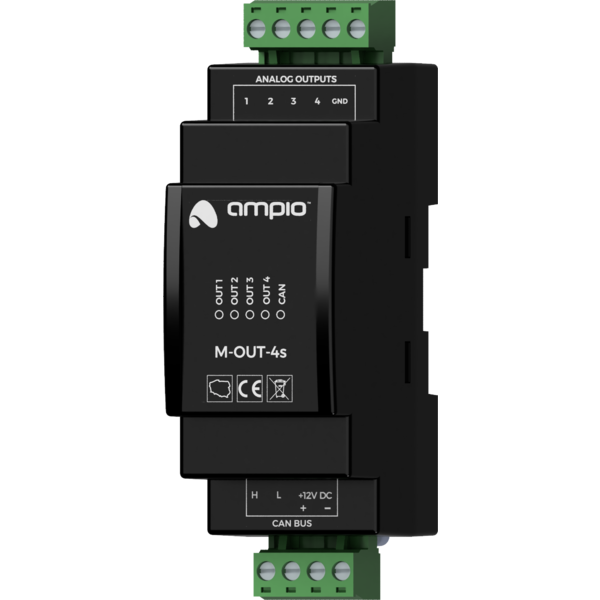

    M-OUT-4s moduł wyjść 0-10V 5mA (4 wyjścia po 10mA)

    Kod produktu: M-OUT-4s|EAN:

    460,00  netto

    szt
    Dostępność:Dostępny MAG

    Dane techniczne

    Wymiary

    Warunki otoczenia

    Napięcie zasilania

    12 — 16V DC

    Pobór prądu spoczynkowy

    30mA

    Pobór prądu maksymalny

    120mA

    Liczba napięciowych wyjść analogowych

    4

    Zakres napięciowych wyjść analogowych

    0 — 10V DC

    Maksymalny prąd pojedynczego wyjścia analogowego

    20mA

    Szerokość

    35mm, 2 pola/moduły w rozdzielnicy

    Wysokość (z wtyczkami)

    110mm

    Głębokość

    59mm

    Temperatura

    -40 — 50°C

    Wilgotność

    ≤95%RH, niekondensująca

    Charakterystyka ogólna

    Moduł M-OUT-4s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 12 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

    Moduł posiada cztery napięciowe wyjścia analogowe.

    Napięciowe wyjścia analogowe

    Napięciowe wyjścia analogowe pozwalają na integrację z urządzeniami posiadającymi napięciowe wejście sterujące zgodne ze standardem 0 — 10V DC, 1 — 10V DC, 0 — 5V DC, np. oprawami oświetleniowymi, rekuperatorami, falownikami, itd.

    Napięcie wyjść analogowych może przyjmować wartości z zakresu 0 — 10V DC. Maksymalne obciążenie pojedynczego wyjścia to 20mA.

    Przykładowe zastosowanie

    • Sterowanie urządzeniami o napięciowych wejściach analogowych, np.:
      • oprawami oświetleniowymi,
      • rekuperatorami,
      • falownikami.

    Montaż

    Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

    Poza złączem magistrali CAN, urządzenie posiada złącze pozwalające na podłączenie przewodów do czterech napięciowych wyjść analogowych.

    Diody LED stanu urządzenia

    Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

    • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
    • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
    • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

    Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia znajdują się jeszcze cztery diody w kolorze czerwonym sygnalizujące stan wysterowania wyjść analogowych.

    Programowanie

    Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

    Wymiary modułu

    Wymiary podane są w milimetrach.

    Kliknij, aby powiększyć i otworzyć w nowej zakładce.

    Schemat podłączenia

    Kliknij, aby powiększyć i otworzyć w nowej zakładce.
