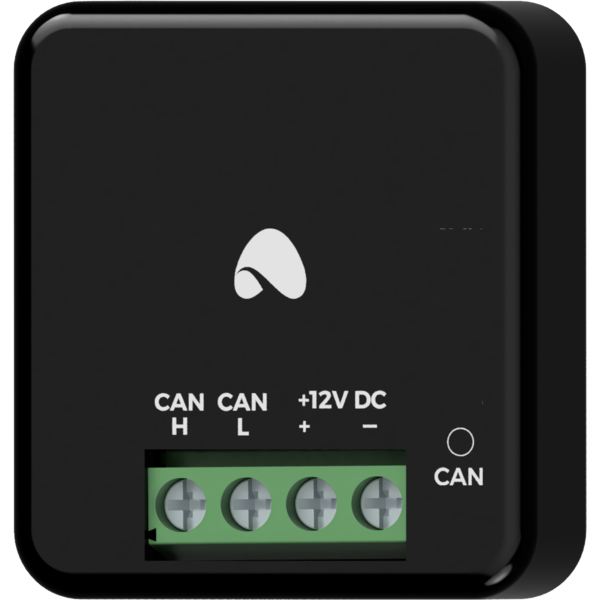

    Bezprzewodowy moduł nadawczo-odbiorczy EnOcean, puszka

    Kod produktu: M-CON-ENOCN-p|EAN:

    955,00  netto

    szt
    Dostępność:Dostępny MAG

    Dane techniczne

    Napięcie zasilania
    11 — 16V DC
    Pobór prądu
    20mA
    Interfejs komunikacyjny
    EnOcean
    Liczba dołączanych urządzeń
    do 250 urządzeń

    Wymiary

    Szerokość
    41mm
    Wysokość
    44mm
    Głębokość
    16,5mm

    Warunki otoczenia

    Temperatura
    -40 — 50°C
    Wilgotność
    ≤95%RH, niekondensująca

    Charakterystyka ogólna

    Moduł M-CON-ENOCN-p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

    Moduł służy do integracji z urządzeniami obsługującymi standard komunikacji bezprzewodowej EnOcean 868Mhz. Z wykorzystaniem modułu możliwe jest odbieranie nieszyfrowanych komunikatów od zdefiniowanej puli urządzeń komunikujących się w technologii EnOcean. Komunikaty te są przekształcane do postaci właściwej dla magistrali CAN, co umożliwia wykorzystywanie ich w ramach logiki automatyki budynkowej.

    Możliwe jest zdefiniowanie do 250 urządzeń urządzeń EnOcean których komunikaty będą interpretowane przez moduł M-CON-ENOCN-p.

    Przykładowe zastosowanie

    • Integracja z urządzeniami wyposażonymi w interfejs EnOcean, takimi jak:
      • bezprzewodowe i bezbateryjne łączniki;
      • czujniki temperatury, obecności, NFC;
      • klamki z czujnikiem położenia;
      • etc.

    Montaż

    Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

    Diody LED stanu urządzenia

    Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

    • cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
    • cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
    • cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

    Programowanie

    Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

    Definiowanie listy adresów urządzeń EnOcean, których komunikaty będą interpretowane przez moduł M-CON-ENOCN-p możliwe jest z wykorzystaniem oprogramowania Smart Home Manager. Implikuje to konieczność występowania urządzenia rodziny M-SERV w ramach magistrali automatyki budynkowej w czasie realizacji działań konfiguracyjnych.

    Wymiary modułu

    Wymiary podane są w milimetrach.

    Linią przerywaną oznaczone są obszary w których znajdować mogą się złącza urządzenia lub inne jego elementy.

    Kliknij, aby powiększyć i otworzyć w nowej zakładce.

    Schemat podłączenia

    Kliknij, aby powiększyć i otworzyć w nowej zakładce.
