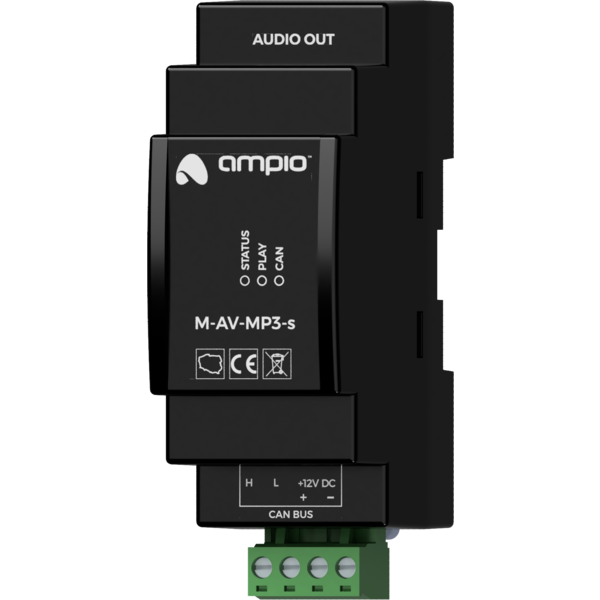

Magistralny odtwarzacz plików mp3

Charakterystyka ogólna

Moduł M-AV-MP3-s jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł pozwala na odtwarzanie plików dźwiękowych z zainstalowanej karty microSD. Posiada on wyjście audio, które można podłączyć do amplitunera magistralnego M-AV-AMP-s, lub innego wzmacniacza mocy.

Przygotowanie karty pamięci

Pliki dźwiękowe przeznaczone do odtwarzania przez moduł przechowywane są w ramach karty pamięci microSD umieszczanej w urządzeniu. Dane te muszą być przechowywane w ramach partycji FAT32 lub FAT16.

Obsługiwane formaty plików dźwiękowych to mp3, wav i wma. Obsługiwane częstotliwości próbkowania to: 8kHz, 11,025kHz, 12kHz, 16kHz, 22,05kHz, 24kHz, 32kHz, 44,1kHz, 48kHz.

Pliki audio mogą być pogrupowane w foldery o nazwach 01, 02, … 99. W przypadku jeśli grupowanie nie jest potrzebne, pliki mogą zostać umieszczone w folderze głównym. W każdej lokalizacji może się znajdować do 255 plików o numerach od 1 do 3000.

Nazwy plików audio muszą być poprzedzane ich numerem w postaci czterocyfrowej liczby z zerami wiodącymi. Nazwy plików audio mogą składać się wyłącznie z ich numeru. Przykładowa struktura katalogów na karcie pamięci może mieć następującą postać:

Karta pamięci
├── 0020.mp3
├── 0030 Gong.mp3
├── 01
│   ├── 0001.mp3
│   ├── 0002 Song.mp3
│   ├── 0010.mp3
│   └── 3000.mp3
└── 02
    ├── 0001.mp3
    ├── 0002 Alert.mp3
    └── 0003 Ring.mp3

Zdefiniowane w ten sposób identyfikatory grup (nazwy folderów) oraz numery plików audio wykorzystywane są na etapie konfigurowania zachowania urządzenia w ramach instalacji automatyki budynkowej. Folder główny karty pamięci określany jest identyfikatorem 00.

Przykładowe zastosowanie

• Odtwarzania komunikatów głosowych;
• odtwarzania plików muzycznych.

Montaż

Moduł przeznaczony jest do montażu na szynie DIN 35mm. Szerokość modułu to 35mm, 2 pola/moduły w rozdzielnicy. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

Moduł wyposażony jest w złącze jack 3,5mm TRS (złącze słuchawkowe) służące jako wyjście liniowe stereo. Za pomocą złącza należy połączyć urządzenie z modułem amplitunera magistralnego M-AV-AMP-s lub innym wzmacniaczem mocy.

Wewnątrz obudowy modułu znajduje się gniazdo karty microSD na której należy przygotować pliki audio przeznaczone do odtwarzania przez moduł. Instrukcje przygotowania karty pamięci zawarte są w rozdziałach powyżej.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Zielona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

• cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
• cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
• cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Poza diodą sygnalizującą stan magistrali komunikacyjnej, na froncie urządzenia są jeszcze 2 diody w kolorze czerwonym:

• play - sygnalizuje odtwarzanie pliku dźwiękowego,
• status - sygnalizuje poprawność odczytu danych z karty SD.

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Wymiary modułu

Wymiary podane są w milimetrach.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
