Pobierz kartę PDF

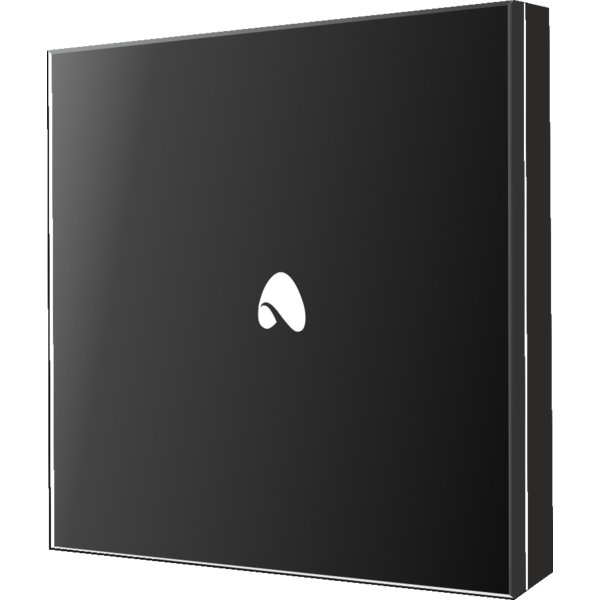

    Czujnik temperatury, wilgotności ciśnienia

    Kod produktu: M-SENS-LITE|EAN:

    345,00  netto

    szt
    Dostępność:Dostępny MAG

    Dane techniczne

    Wymiary

    Warunki otoczenia

    Napięcie zasilania

    11 — 16V DC

    Pobór prądu

    2mA

    Szerokość

    60mm

    Wysokość

    60mm

    Głębokość

    10mm

    Temperatura

    -40 — 50°C

    Wilgotność

    ≤95%RH, niekondensująca

    Charakterystyka ogólna

    Moduł M-SENS-LITE jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

    Moduł pozwala na pomiar warunków otoczenia w pomieszczeniach zamkniętych.

    Pomiary warunków otoczenia

    Moduł pozwala na pomiar szeregu parametrów warunków otoczenia panujących w pomieszczeniach zamkniętych. Wynik pomiarów są dostępne dla wszystkich urządzeń działających w ramach magistrali automatyki budynkowej. Mogą one okazać się szczególnie przydatne w celach z wiązanych z regulacją temperatury czy wentylacji pomieszczeń, lub do prezentacji wyników pomiarów na panelach dotykowych oraz w aplikacji mobilnej.

    Wartości mierzone przez urządzenie to:

    • temperatura (°C),
    • wilgotność powietrza (%),
    • ciśnienie atmosferyczne (hPa),

    Przykładowe zastosowania

    • Sterowanie ogrzewaniem;
    • sterowanie systemami wentylacji i rekuperacją;
    • prezentacja wyników pomiarów na panelach dotykowych i w aplikacji mobilnej;

    Montaż

    Urządzenie montowane jest bezpośrednio na ścianę lub dowolną inną powierzchnię płaską. Do montażu nie jest wykorzystywana puszka montażowa. Moduł składa się z dwóch części - korpusu oraz obudowy. W tylnej ścianie korpusu znajdują się dwa otwory o średnicy 4mm służące do montażu urządzenia oraz jeden o średnicy 10,5mm stanowiący przepust kablowy.

    Po zamontowaniu korpusu należy nałożyć na niego obudowę. Montaż obudowy oparty jest o mechanizm magnetyczny.

    Programowanie

    Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

    Wymiary modułu

    Wymiary podane są w milimetrach.

    Kliknij, aby powiększyć i otworzyć w nowej zakładce.

    Schemat podłączenia

    W celu uwidocznienia złącza magistrali CAN, na rysunku zaprezentowano korpus modułu bez obudowy.

    Kliknij, aby powiększyć i otworzyć w nowej zakładce.
