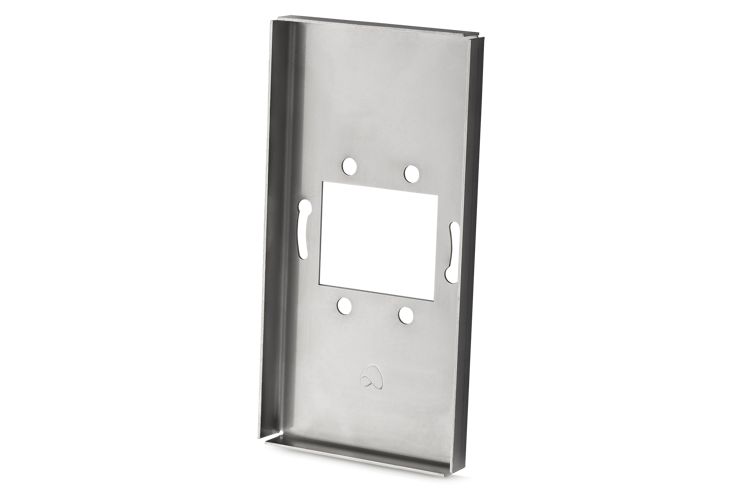

    Blaszka mocująca duża, podtynkowa.

    Kod produktu: M-DOT - Blacha montażowa (duża)|EAN:

    45,00  netto

    szt
    Dostępność:Dostępny MAG

    Opis produktu

    Blaszka prowadząca przeznaczona jest do instalacji panelu dotykowego. Służy do prawidłowego montażu tak, aby szkło włącznika znajdowało się możliwie najbliżej ściany, co gwarantuje estetykę wyglądu i brak szpar między ścianą.

    Montaż

    W celu zamontowania włącznika stosuje się specjalną blaszkę montażową. Szczegóły montażu i osadzania blaszki opisane są w dodatkowej instrukcji

    Blaszka prowadząca przeznaczona jest do instalacji panelu dotykowego. Służy do prawidłowego montażu tak, aby szkło włącznika znajdowało się możliwie najbliżej ściany, co gwarantuje estetykę wyglądu i brak szpar między ścianą.

    Sprężynki mocujące umożliwiają szybki montaż i demontaż włącznika bez użycia specjalistycznych narzędzi.

    Schemat

    Kliknij, aby powiększyć i otworzyć w nowej zakładce.

    Kliknij, aby powiększyć i otworzyć w nowej zakładce.

    Opis

    1. Puszkę elektryczną (na schemacie kolor niebieski) osadzamy około 7 do 12 mm głębiej tak, aby krawędzie blaszki prowadzącej włącznika nie wystawały nad tynk.

      Tę czynność należy przeprowadzić starannie, co gwarantuje brak szczelin między ścianą a szkłem włącznika.

    2. Blaszkę prowadzącą przykręcamy do puszki elektrycznej dwoma wkrętami po bokach puszki.

    3. Tynkowanie ścian jest zalecane po osadzeniu puszki elektrycznej razem z blaszką

    4. Oczyszczamy wnętrze blaszki z pozostałości tynku, które mogą blokować osadzenie płytki drukowanej włącznika.

    5. Podłączamy okablowanie.

    6. Wciskamy włącznik w blaszkę tak, aby szczelina między ścianą a szkłem była możliwie najmniejsza.

    7. Włącznik jest gotowy do pracy, teraz należy zaprogramować jego działanie za pomocą programu konfiguracyjnego.

    Specyfikacja
