Dane techniczne	Wymiary	Warunki otoczenia
Napięcie zasilania 11 — 16V DC Pobór prądu 20mA Liczba wejść na czujniki NTC 10kΩ 3	Szerokość 41mm Wysokość 44mm Głębokość 16,5mm	Temperatura -40 — 50°C Wilgotność ≤95%RH, niekondensująca

Charakterystyka ogólna

Moduł M-IN-TCD3p jest elementem systemu Ampio. Do zasilania modułu wymagane jest napięcie 11 — 16V DC. Jego sterowanie odbywa się poprzez magistralę CAN.

Moduł posiada trzy wejścia czujników temperatury NTC o rezystancji 10kΩ w temperaturze 25°C.

Wejścia czujników temperatury NTC

Moduł posiada wejścia pozwalające na pomiar temperatury z wykorzystaniem rezystancyjnych czujników NTC o rezystancji 10kΩ w temperaturze 25°C.

Czujniki te pozwalają na realizację dokładnych pomiarów temperatury w zakresach spotykanych w kontekście pomiarów temperatury otoczenia lub monitorowania instalacji centralnego ogrzewania. Dostępność na rynku sond NTC o wodoodpornej i wzmocnionej konstrukcji sprawia że często znajdują one zastosowanie przy monitorowaniu parametrów pracy systemów ogrzewania podłogowego.

Przykładowe zastosowanie

• Pomiar temperatury w pomieszczeniach,
• pomiar temperatury w instalacjach ogrzewania podłogowego.

Montaż

Wymiary modułu umożliwiają jego montaż w standardowej podtynkowej puszce elektrycznej. W celu uruchomienia modułu należy podłączyć go do magistrali CAN. Magistrala systemu Ampio składa się z czterech przewodów - dwóch zasilających i dwóch zapewniających komunikację między modułami.

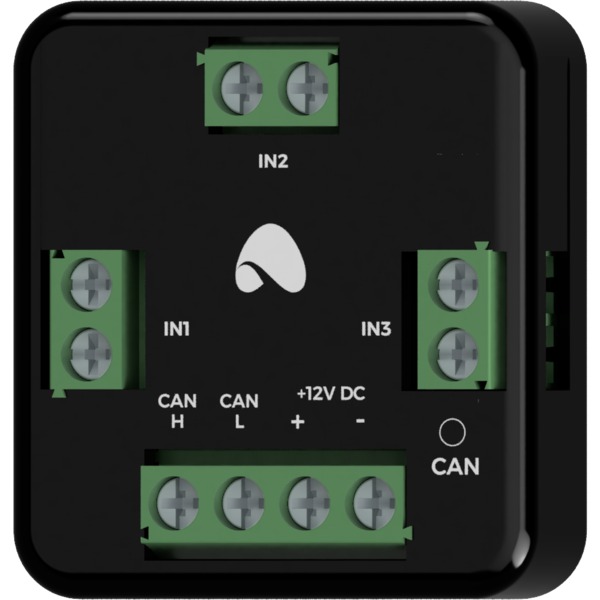

Poza złączem magistrali CAN, urządzenie posiada trzy złącza pozwalające na podłączenie rezystancyjnych czujników NTC.

Diody LED stanu urządzenia

Na froncie modułu znajdują się diody sygnalizacyjne. Czerwona LED opisana etykietą CAN sygnalizuje stan komunikacji w ramach magistrali CAN:

• cykliczne jedno błyśnięcie co 1 sek. – komunikacja magistrali CAN prawidłowa;
• cykliczne dwa błyśnięcia co 1 sek. – moduł nie odbiera informacji od pozostałych modułów Ampio;
• cykliczne trzy błyśnięcia co 1 sek. – moduł nie może wysłać informacji w szynę CAN.

Programowanie

Programowanie modułu odbywa się za pomocą specjalnego programatora dostępnego dla autoryzowanych instalatorów oraz oprogramowania Smart Home CAN konfigurator. Pozwala ono na modyfikacje parametrów modułu oraz definiowanie jego zachowania w odpowiedzi na sygnały bezpośrednio dostępne dla modułu, jak i ogół informacji pochodzący od wszystkich urządzeń obecnych w ramach magistrali automatyki budynkowej.

Na etapie konfiguracji urządzenia niezbędne jest podanie wartości stałej β podłączanych czujników temperatury. Każdy z czujników może cechować się inną wartością parametru.

Wymiary modułu

Wymiary podane są w milimetrach.

Linią przerywaną oznaczone są obszary w których znajdować mogą się złącza urządzenia lub inne jego elementy.

Kliknij, aby powiększyć i otworzyć w nowej zakładce.

Schemat podłączenia

Kliknij, aby powiększyć i otworzyć w nowej zakładce.
