Reflektometr/ tester sieci światłowodowych ULTIMODE OR-20-S3S5-iSMV

ULTIMODE OR-20-S3S5-iSMV wyposażony jest w 2 lasery pracujące na długości fali 1310 nm i 1550 nm. Pozwala to na wykonanie kompleksowego pomiaru toru optycznego. 1310 nm jest podstawową długością, na której wykonuje się pomiary, pozwala uwydatnienie problemów z pozycjonowaniem włókien (większe tłumienie złączy i spawów), natomiast długość fali 1550 nm może z kolei wykazać problemy związane z zagięciem kabli lub włókien. Warto więc wykonywać pomiar dla obu długości.

Funkcja ta pozwala instalatorowi na zaoszczędzenie czasu poprzez automatyczny pomiar na 2 długościach fali z różnymi parametrami pomiarowymi. Wyniki są analizowane przez reflektometr, a następnie prezentowane w zrozumiałej dla każdego formie graficznej. Z opcji tej korzystać mogą m.in. początkujący instalatorzy oraz Ci, którzy wykonać chcą szybki, ale kompleksowy pomiar z weryfikacją czy tłumienie całego łącza spełnia określone założenia.

Możliwość wykonania analizy "Pass/Fail", to niezwykle istotna funkcja dla tych, którzy wykonują instalacje według określonych odgórnie założeń (np. budownictwo wielorodzinne - tłumienie toru optycznego mniejsze niż 1,2 dB) lub dla tych, którzy po wykonaniu usługi chcą przedłożyć raport pomiarowy zawierający wyraźnie informację na temat spełnienia przez instalację określonych założeń. Reflektometr dokonuje analizy tłumienia całego mierzonego odcinka z uwzględnieniem wszystkich zdarzeń (złączy, spawów, itd.) i ocenia, czy parametry wszystkich elementów toru oraz jego całość mieszczą się w zdefiniowanych w ustawieniach granicach.

Pomimo swoich niewielkich rozmiarów, ekran multi-touch pozwala na przybliżanie części reflektogramu w celu dokładnej analizy zdarzeń w torze optycznym. Funkcja rotacji ekranu pozwala na analizę reflektoramu zarówno w pozycji wertykalnej jak i horyzontalnej.

Układ menu i poruszanie się po nim jest niezwykle przystępne już od początku pracy z urządzeniem. Sposób edycji parametrów oraz aktywowanie i dezaktywowanie wybranych funkcji odbywa się w sposób błyskawiczny. Dodatkowo, nawigacja za pomocą ekranu dotykowego i gestów znanych ze smartfonów znacznie podnosi komfort użytkowania.

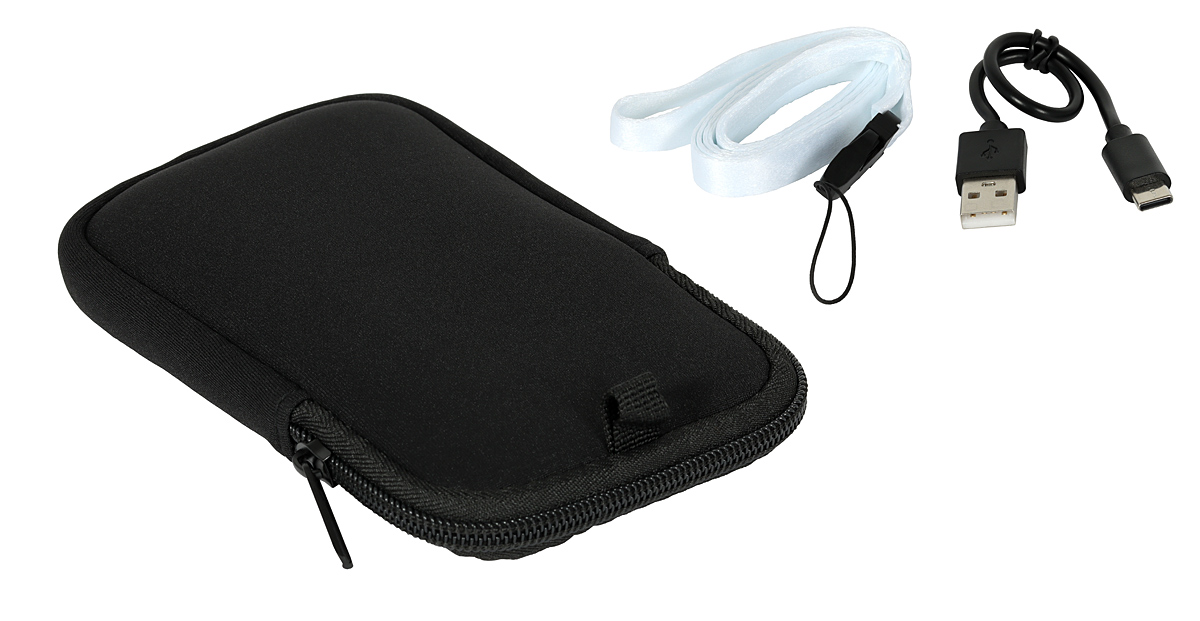

W celu zgrania plików z pomiarami na komputer, wystarczy podłączyć urządzenie do komputera za pomocą kabla USB typu C (dołączony do zestawu) i aktywować funkcję komunikacji z komputerem. Reflektometr rozpoznawalny jest wówczas jako pamięć przenośna.

Urządzenie posiada wbudowaną pamięć o pojemności 30 MB. Pozwala to na zapis nawet 1000 plików pomiarowych w zależności od tego, czy są to pliki modułu OTDR, czy iOLA, czy obu z nich oraz czy generowane są pliki dla jednej, czy dla obu długości fali. Dodatkowo, funkcja u-Disc pozwala na podłączenie do portu USB-C pamięci zewnętrznej (np. małego pendrive'a) i zapis plików bezpośrednio na niej. W przypadku pojemności 16 GB liczba możliwych do zapisania wyników przekroczy sto tysięcy.

Darmowa aplikacja OTDR Assistant for PC pozwala na odczyt generowanych przez reflektometr plików pomiarowych *.sor (standard Telcordia SR-4731) w celu dokładnej ich analizy. Możliwe jest swobodne poruszanie się po reflektogramie, powiększanie jego fragmentów, czy wyznaczanie tłumienności danego odcinka lub zdarzenia przy użyciu markerów (metoda 2-punktowa, metoda 4-punktowa, metoda LSA). Aplikacja posiada również plugin iOLA do odczytu plików *tor generowanych przy zapisywaniu wyników modułu iOLA.

Zapisane pliki oraz ww. oprogramowanie umożliwiają generowanie raportów pomiarowych w formacie *.pdf lub *.xls. Kreator raportów pomiarowych daje użytkownikowi wybór co do formatu oraz zawartości raportu. Wybierać można między jednostronicowym dokumentem zawierającym podstawowe informacje, a zaawansowanymi raportami uwzględniającymi takie dane, jak: reflektogram, tabele zdarzeń, czy graficzne przedstawienie mierzonego łącza.

Urządzenie wyposażono w baterię LiPo o pojemności 2000 mAh ładowaną przez port USB-C (wystarczy do tego typowa ładowarka 5V/1A). Typowy czas pracy na jednym ładowaniu wynosi 4h. Możliwe jest oczywiście podłączenie do portu USB zewnętrznego źródła zasilania takiego, jak power bank, co bez problemu wydłuży czas nieprzerwanej pracy do pełnego dnia roboczego.

ULTIMODE OR-20-S3S5-iSMV łączy w sobie funkcjonalność kilku urządzeń - oprócz podstawowej funkcji reflektometru, użytkownik skorzystać może z miernika mocy optycznej (OPM), źródła światła (OLS), wizualnego lokalizatora uszkodzeń (VFL) oraz latarki (LED). Dzięki temu urządzenie może być stosowane zarówno przy szybkiej diagnostyce połączeń, jak i bardziej zaawansowanych pomiarach.
