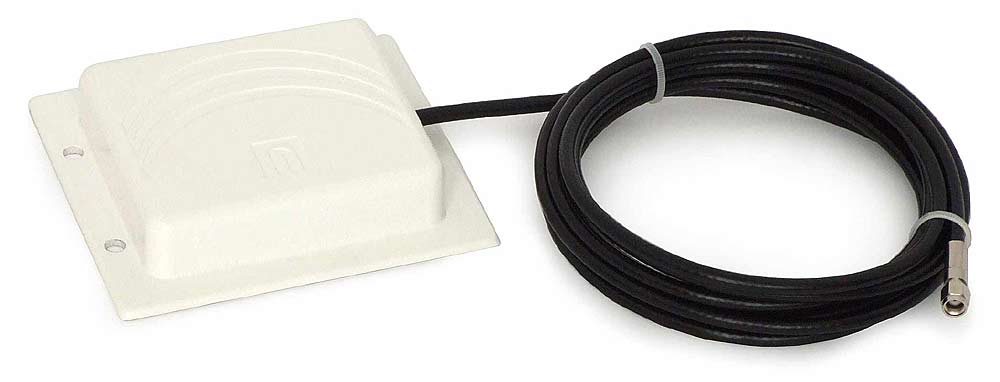

Antena mikropaskowa panelowa ATK-P1/2,4GHz + 5 m przewodu + wtyk SMA R/P 8 dB
Kod produktu: A7130|EAN:
71,43 zł netto
szt
Dostępność:Dostępny MAG
Antena ATK-P1/2,4 GHz przeznaczona jest do transmisji danych w paśmie 2,4 GHz - głównie do potrzeb internetu.
Do montażu można wykorzystać uchwyt E9260 uzyskując możliwość regulacji anteny w pionie.
Dane techniczne
Nazwa | ATK-P1/2,4 GHz +5m przewodu + wtyk SMA/RP |
Kod | A7130 |
Pasmo [MHz] | 2400-2480 |
Zysk [dBi] | 8 przy WFS<1,5 (bez uwzględnienia tłumienia przewodu) |
Szerokość wiązki H/V | 70/70 |
Promien. przód/tył [dB] | >32 |
Polaryzacja | pionowa/pozioma |
Ilość elementów | 1 |
Impedancja wyjściowa [Om] | 50 (+5 m przewodu H-155 Belden zakończonego wtykiem SMA/RP) |
Opakowanie | Karton |
Charakterystyki
Charakterystyki wykonano wektorowym analizatorem sieci HP8757D na stanowisku pomiarowym umieszczonym w komorze bezodbiciowej.
![](https://www.dipol.com.pl/pict/a7130+.gif)
Charakterystyka zysku anteny w funkcji częstotliwości
![](https://www.dipol.com.pl/pict/a7130++.gif)
Charakterystyka współczynnika fali stojącej w funkcji częstotliwości
![](https://www.dipol.com.pl/pict/a7130.gif)
Charakterystyka promieniowania w płaszczyźnie pionowej i poziomej
Specyfikacja
Załączniki |
