<p>Antena ATK-P1/2,4 GHz przeznaczona jest do transmisji danych w paśmie 2,4 GHz - głównie do potrzeb internetu.</p>

<p> </p>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: justify; ">Do montażu można wykorzystać uchwyt E9260 uzyskując możliwość regulacji anteny w pionie.</div>
</div>

<div style="font-size: 30px; height:30px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: justify; ">
<div style="text-align: center;"><span style="font-weight: bold;">Dane techniczne</span></div>
</div>
</div>

<div style="font-size: 15px; height:15px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style="margin: auto; width: 100%;">
<table border="1" cellpadding="2" cellspacing="0" style="border-collapse: collapse">
	<tbody>
		<tr>
			<td>Nazwa</td>
			<td align="center">ATK-P1/2,4 GHz +3m przewodu + wtyk SMA/RP</td>
		</tr>
		<tr>
			<td bgcolor="#cccccc">Kod</td>
			<td align="center" bgcolor="#cccccc"><strong>A7132</strong></td>
		</tr>
		<tr>
			<td>Pasmo [MHz]</td>
			<td align="center">2400-2480</td>
		</tr>
		<tr>
			<td bgcolor="#cccccc">Zysk [dBi]</td>
			<td align="center" bgcolor="#cccccc">8 przy WFS<1,5<br />
			(bez uwzględnienia tłumienia przewodu)</td>
		</tr>
		<tr>
			<td>Szerokość wiązki H/V</td>
			<td align="center">70/70</td>
		</tr>
		<tr>
			<td bgcolor="#cccccc">Promien. przód/tył [dB]</td>
			<td align="center" bgcolor="#cccccc">>32</td>
		</tr>
		<tr>
			<td>Polaryzacja</td>
			<td align="center">pionowa/pozioma</td>
		</tr>
		<tr>
			<td bgcolor="#cccccc">Ilość elementów</td>
			<td align="center" bgcolor="#cccccc">1</td>
		</tr>
		<tr>
			<td>Impedancja wyjściowa [Om]</td>
			<td align="center">50 (+3 m przewodu<br />
			zakończonego wtykiem SMA/RP)</td>
		</tr>
		<tr>
			<td bgcolor="#cccccc">Opakowanie</td>
			<td align="center" bgcolor="#cccccc">Karton</td>
		</tr>
	</tbody>
</table>
</div>
</div>

<div style="font-size: 30px; height:30px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: justify; ">
<div style="text-align: center;"><span style="font-weight: bold;">Charakterystyki</span></div>
</div>
</div>

<div style="font-size: 15px; height:15px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: justify; ">Charakterystyki wykonano wektorowym analizatorem sieci HP8757D na stanowisku pomiarowym umieszczonym w komorze bezodbiciowej.</div>
</div>

<div style="font-size: 15px; height:15px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: center; "><img alt="" src="https://www.dipol.com.pl/pict/a7130+.gif" style="border: none; margin: 3px;" /></div>

<div style="margin: auto; font-style: italic; text-align: center;">Charakterystyka zysku anteny w funkcji częstotliwości<br />
 </div>
</div>

<div style="font-size: 30px; height:30px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: center; "><img alt="" src="https://www.dipol.com.pl/pict/a7130++.gif" style="border: none; margin: 3px;" /></div>

<div style="margin: auto; font-style: italic; text-align: center;">Charakterystyka współczynnika fali stojącej w funkcji częstotliwości<br />
 </div>
</div>

<div style="font-size: 30px; height:30px;"> </div>

<div style=" text-align: center; "><img alt="" src="https://www.dipol.com.pl/pict/a7130.gif" style="border: none; margin: 3px;" /></div>

<p>Charakterystyka promieniowania w płaszczyźnie pionowej i poziomej</p>

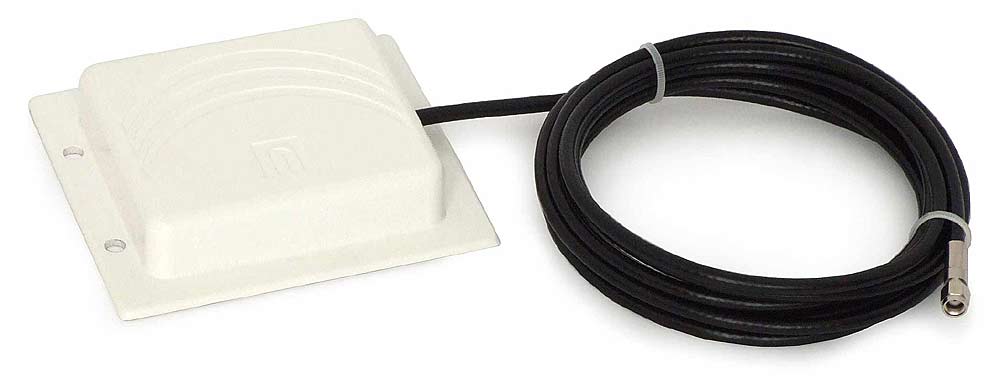

Antena mikropaskowa panelowa ATK-P1/24 GHz 3 m przewodu wtyk SMA R/P 8 dBi

Specyfikacja

Produkty powiązane

Nazwa	ATK-P1/2,4 GHz +3m przewodu + wtyk SMA/RP
Kod	A7132
Pasmo [MHz]	2400-2480
Zysk [dBi]	8 przy WFS<1,5 (bez uwzględnienia tłumienia przewodu)
Szerokość wiązki H/V	70/70
Promien. przód/tył [dB]	>32
Polaryzacja	pionowa/pozioma
Ilość elementów	1
Impedancja wyjściowa [Om]	50 (+3 m przewodu zakończonego wtykiem SMA/RP)
Opakowanie	Karton
