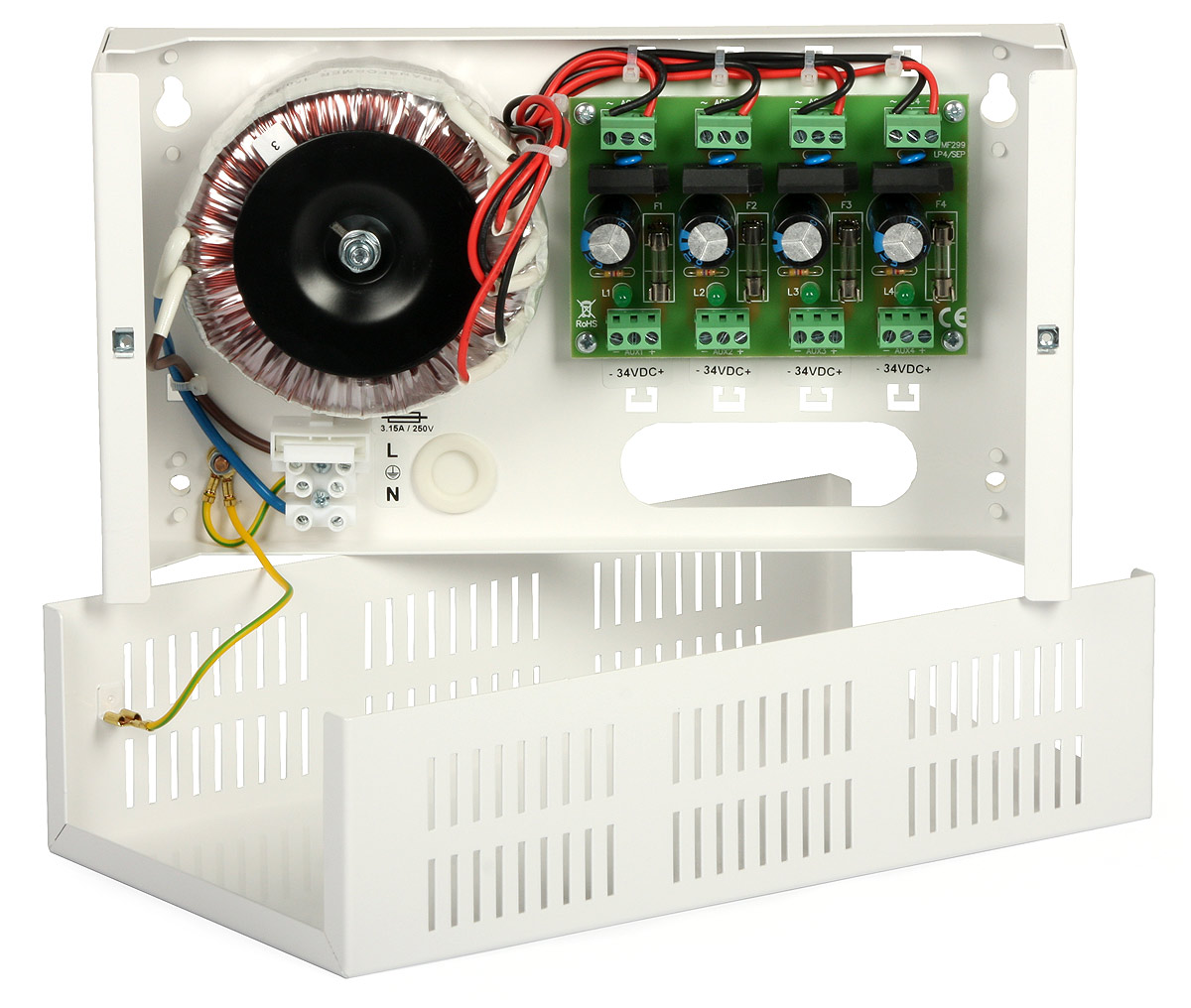

Zasilacz stabilizowany do 4 kamer na długie linie zasilające PSCU04344SEP (34VDC/4A/4x1A)

Zasilacz PSCU04344SEP przeznaczony jest do rozwiązania problemu długich odcinków kabli (spadki napięć). Zasilacz dostarcza napięcie stałe w zakresie DC 30÷35 V, a jego wydajność prądowa, to I=4x1 A. Napięcie podawane jest poprzez linię zasilającą do przetwornicy DCDC10H M1834. Przetwornica DCDC10H dedykowana jest do zasilania kamer o poborze prądu 0,8 A/ DC 12 V max. W przetwornicy napięcie jest stabilizowane do wartości DC 12 V umożliwiając zasilanie kamer. Zasilacz posiada 4 niezależne, odseparowane galwanicznie wyjścia zabezpieczone bezpiecznikami topikowymi.

Przykład zastosowania zasilacza PSCU04344SEP



Typowe odległości między zasilaczem a przetwornicą DC/DC:

Rodzaj przewodu	Przekrój [mm2]	AWG	Maksymalna odległość zasilania [m] kamery DC 12 V / 0,8 A
Skrętka UTP kat. 5E, jedna para	0,20	24	100
Skrętka UTP kat. 5E, dwie pary	0,40	21	200
Skrętka UTP kat. 5E, trzy pary	0,60	19	300
Przewód typu linka	0,20	23	100
Przewód typu linka	0,50	20	250
Przewód typu linka	0,75	18	400
Przewód typu linka	1,00	17	500
Przewód typu linka	1,50	15	750
