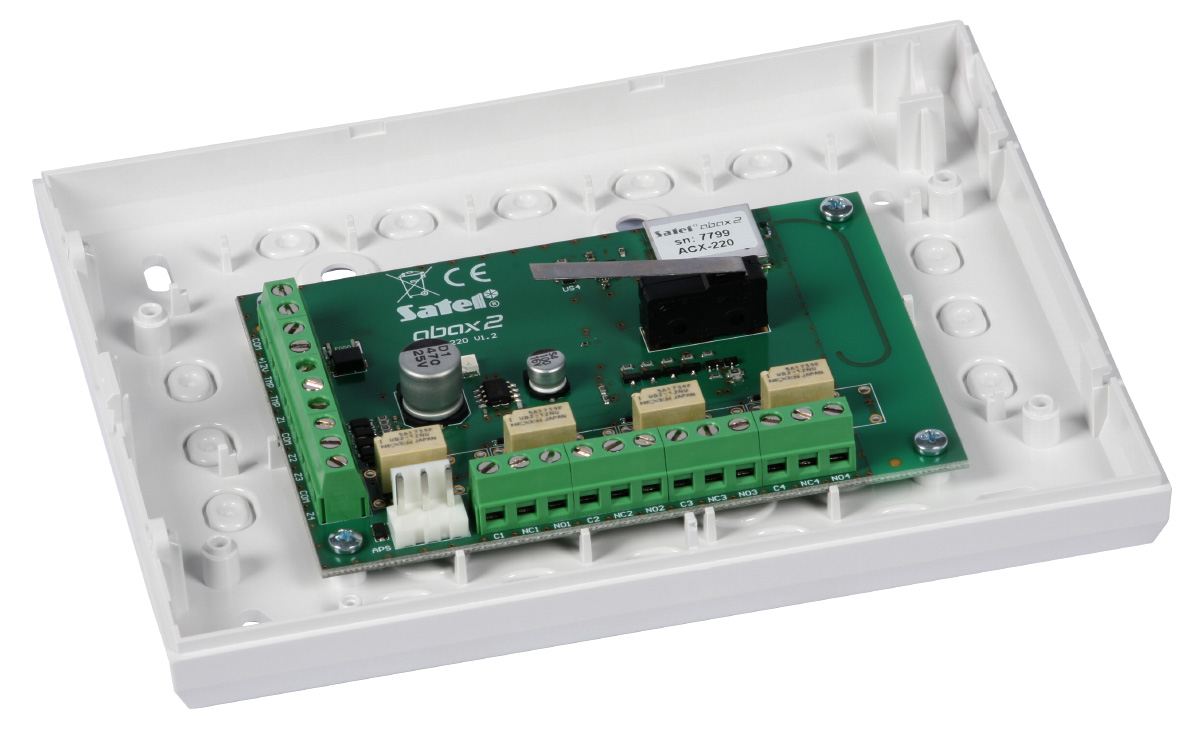

Ekspander bezprzewodowy wejść i wyjść przewodowych ACX-220 ABAX 2 SATEL

Moduł ACX-220 umożliwia stosowanie urządzeń przewodowych (m.in. czujek i sygnalizatorów) w systemie bezprzewodowym ABAX 2/ABAX. Wyposażony jest w 4 programowalne wejścia – obsługujące czujki przewodowe typu NO i NC oraz konfiguracje EOL, 2 EOL – a także 4 programowalne wyjścia przekaźnikowe. Konfigurowanie ustawień oraz aktualizacja oprogramowania ACX-220 odbywa się zdalnie. W systemie ABAX 2 dwukierunkowa komunikacja radiowa szyfrowana jest w standardzie AES.

• dołączanie urządzeń przewodowych do systemu ABAX 2 lub ABAX,
• współpraca z:
  • kontrolerami systemu ABAX 2 (ACU-220 i ACU-280) oraz retransmiterem ARU-200,
  • kontrolerami systemu ABAX (ACU-120, ACU-270), centralą INTEGRA 128-WRL oraz retransmiterem ARU-100,
• zasięg komunikacji radiowej w otwartej przestrzeni:
  • w ABAX 2: do 2000 m (z ACU-220) / do 1600 m (z ACU-280),
  • w ABAX: do 500 m,
• 4 programowalne wejścia - obsługa czujek przewodowych w konfiguracjach NO, NC, EOL, 2EOL/NO i 2EOL/NC,
• 4 programowalne wyjścia przekaźnikowe,
• zdalne konfigurowanie i aktualizacja oprogramowania,
• ochrona sabotażowa,
• zasilanie: 12 V DC, współpraca z zasilaczami APS-412, APS-612.

Nazwa	ACX-220
Kod	G2628
Napięcie wejściowe	12 V DC
Maksymalny pobór prądu	120 mA
Pobór prądu w stanie gotowości	35 mA
Zasięg dla ACU-120/ ACU-270/ ACU-220/ACU-280	do 500 / 500 / 2000 / 1600 m (w terenie otwartym)
Wyjście przekaźnikowe	1000 mA / 24 VDC
Pasmo częstotliwości pracy	868 .. 868,6 MHz
Klasa środowiskowa	II
Stopień zabezpieczenia	Grade 2
Wymiary	21 x 41 x 13 mm
Zakres temperatur pracy	-10…+55 °C
Masa	0,27 kg
Spełniane normy	EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
