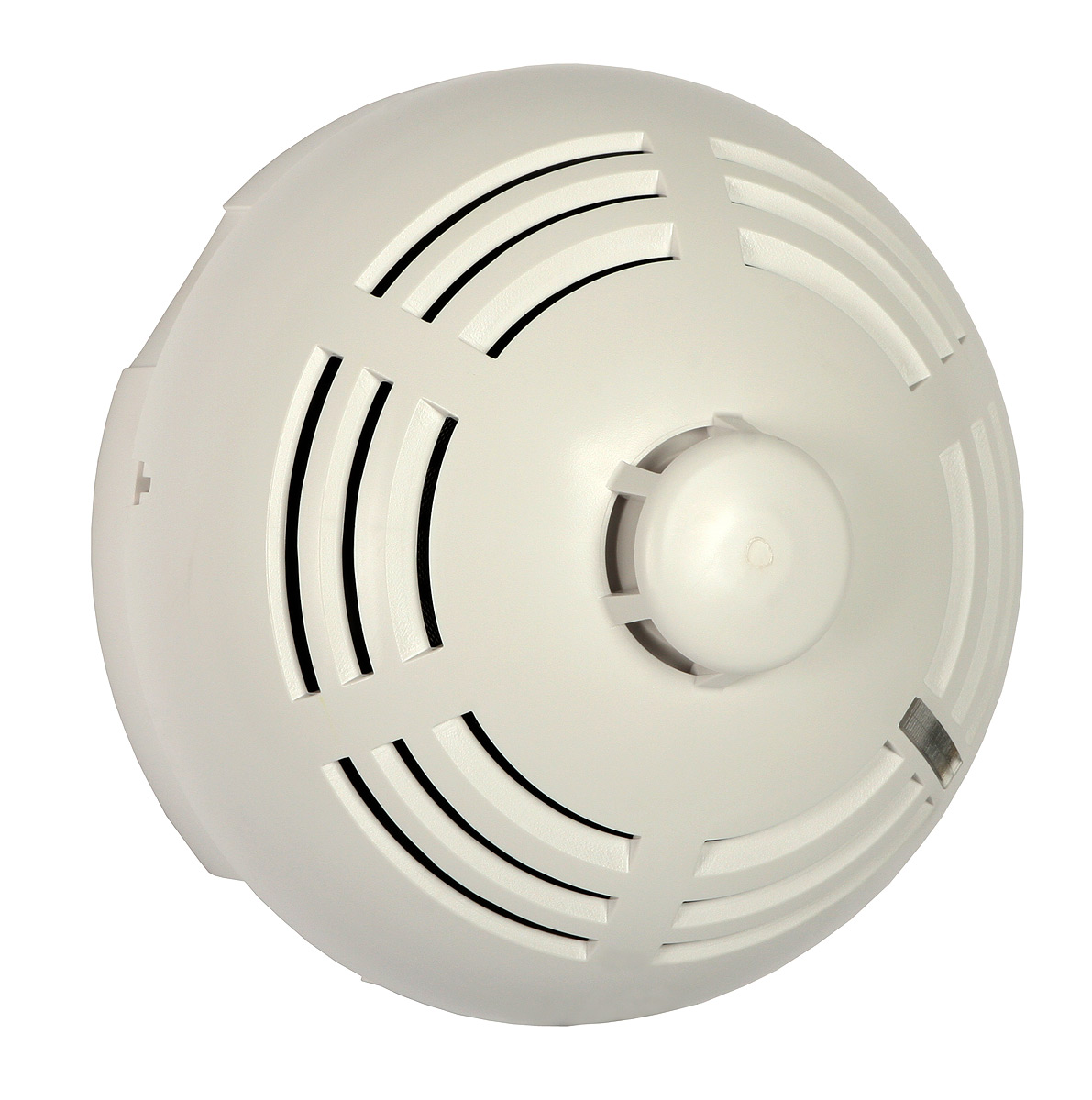

Czujka dymu i ciepła TSD-1 do systemów alarmowych DC 12 V SATEL

TSD-1 jest punktową czujką przeznaczoną do wykrywania wczesnego stadium rozwijającego się pożaru. W tym celu wyposażona jest w fotoelektryczny detektor dymu widzialnego, oraz nadmiarowo-różniczkowy sensor temperatury. Unikalna konstrukcja komory pomiarowej zapewnia dużą czułość i bezkierunkowość, a precyzyjny filtr Hexamesh ze stali nierdzewnej zabezpiecza przed dostaniem się do jej wnętrza części zabrudzeń oraz małych owadów. Konfiguracja czujki za pomocą mikroprzełączników oraz wbudowane rezystory parametryczne końca linii ułatwiają jej podłączenie do praktycznie każdej centrali alarmowej z zasilaniem 12 V.

Urządzenie zabezpieczone jest na czas transportu i montażu ochronną przykrywą chroniącą czujkę przed kurzem i pyłem. Dzięki temu czujnik TSD-1 możemy śmiało zamontować w pomieszczeniach, które jeszcze nie są wykończone.

Czujnik należy montować wewnątrz budynków, na suficie, w odległości, co najmniej 0,5 metra od ściany. Taki montaż zapewnia prawidłową detekcję dymu. Ze względu na to, że czujnik ma również wbudowany termistor, który wykrywa wzrost temperatury, czujnika TSD-1 nie należy montować w pobliżu urządzeń, które emitują ciepło.

Czujnik może pracować w trzech konfiguracjach detekcji. Możemy ustawić tylko detekcję dymu, tylko detekcję wzrostu temperatury lub detekcję dymu i wzrostu temperatury. W przypadku detekcji przez oba czujniki działają one w logice „OR”. Oznacza to, że jeśli którykolwiek z detektorów wykryje zagrożenie, to czujka TSD-1 zasygnalizuje alarm pożarowy.

Czujnik jest „inteligentny” oznacza to, że w przypadku pracy dualnej, czułość czujnika optycznego zależy od zmiany temperatury zarejestrowanej za pośrednictwem czujnika termicznego.

Alarm termiczny może zostać wywołany przez dynamiczną zmianę temperatury lub przy przekroczeniu progu statycznego, tzn. 54...65°C.

Prędkość narastania temperatury powietrza °C/min	Dolny graniczny czas zadziałania	Górny graniczny czas zadziałania
1	29 min	40 min 20 s
3	7 min 13 s	13 min 40
5	4 min 9 s	8 min 20 s
10	1 min	4 min 20 s
20	30 s	2 min 20 s
30	20 s	1 min 40 s

• unikalna komora Swirl przyspieszająca wykrywanie dymu
• detekcja dymu zgodna z wymaganiami EN54–7
• detekcja ciepła zgodnie z EN54–5
• przełączniki wyboru trybu pracy (dym, ciepło, multisensor)
• wybór rodzaju linii: NO/NC/2EOL za pomocą przełączników
• precyzyjny filtr Hexamesh ze stali nierdzewnej
• sygnalizacja zabrudzenia komory
• łatwy montaż w podstawie
• współpraca z dowolną centralą alarmową 12 V
