Monitor 7 z Wi-Fi DS-KH6320-WTE2-W do wideodomofonu 2-przewodowego Hikvision 2 generacji"

DS-KH6320-WTE2-W to nowoczesny monitor dotykowy przeznaczony do obsługi systemów wideodomofonowych Hikvision drugiej generacji w standardzie 2-Wire.

• 7" kolorowy ekran dotykowy TFT LCD o rozdzielczości 1024 x 600 px
• Obsługa za pomocą interfejsu graficznego UI v2.0
• Wbudowane głośniki i mikrofon
• Podgląd obrazu ze stacji bramowej i kamer IP
• Czysty dźwięk dzięki eliminacji echa i szumów
• Konfiguracja za pomocą iVMS-4200 (v3)
• Obsługa, dostęp przez chmurę za pomocą aplikacji iVMS-4200, Hik-Connect
• Dodatkowe funkcje: interkom, zapis zdjęć i wiadomości głosowych
• Przechwytywanie zdjęć podczas nieobecności lokatora
• Wbudowana pamięć: 128 MB

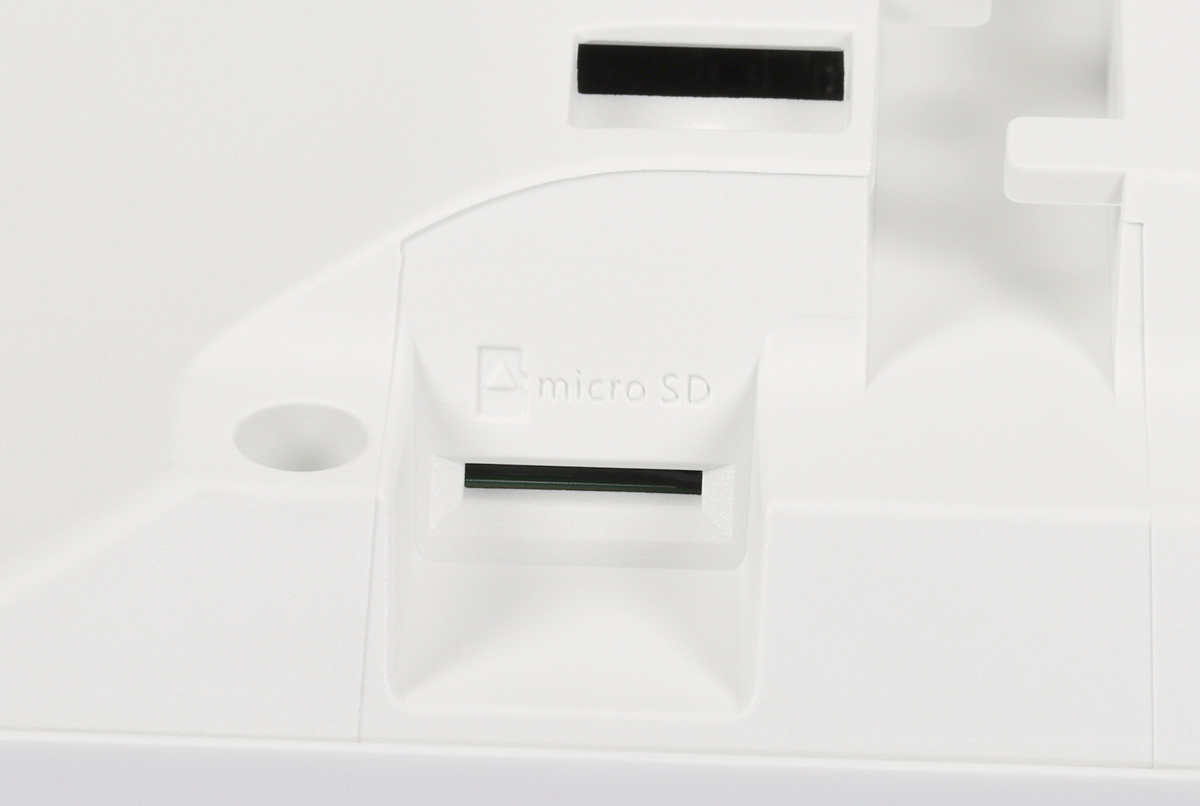

• Obsługa kart microSD do 32GB
• 8 wejść alarmowych
• 2 wyjścia przekaźnikowe
• Wbudowany moduł Wi-Fi 2.4 GHz (IEEE 802.11 b/g/n)
• Zasilanie i komunikacja z wykorzystaniem G74823 DS-KAD706 - DC 24V
• Funkcjonalność wideodomofonu IP 2 generacji

Opis szczegółowy

DS-KH6320-WTE2-W to nowoczesny monitor dotykowy przeznaczony do obsługi systemów wideodomofonowych Hikvision drugiej generacji w standardzie 2-Wire. Pozwala na bezpośrednią rozmowę audio/wideo z osobami znajdującymi się przy stacji bramowej oraz komunikację interkomową pomiędzy pozostałymi monitorami zainstalowanymi w systemie. Dzięki temu lokatorzy mogą bezpłatnie komunikować się między sobą. Obsługa systemu odbywa się za pomocą przejrzystego i intuicyjnego interfejsu graficznego. Monitor umożliwia podłączenie i podgląd obrazu z kamer IP oraz stacji bramowych w dowolnym momencie. Możliwe jest również przechwycenie zdjęcia podczas połączenia wideo i nagranie krótkiej wiadomości w przypadku nieodebrania połączenia. Wbudowany moduł Wi-Fi 2.4 GHz pracujący w standardzie b/g/n umożliwia bezprzewodową komunikację. Panel zasilany jest napięciem DC 24 V za pomocą magistrali 2-Wire z wykorzystaniem dystrybutora G74823 DS-KAD706. Po podłączeniu dystrybutora do sieci za pomocą portu LAN, każde obsługiwane urządzenie dostaje swój adres IP i jest widoczne i konfigurowalne podobnie jak to się odbywa w przypadku wideodomofonów IP.

Cechy szczególne:

• 7" kolorowy ekran dotykowy TFT LCD o rozdzielczości 1024 x 600 px,
• obsługa za pomocą interfejsu graficznego UI v2.0,
• wbudowane głośniki i mikrofon,
• podgląd obrazu ze stacji bramowej i kamer IP,
• czysty dźwięk dzięki eliminacji echa i szumów,
• konfiguracja za pomocą iVMS-4200 (v3),
• obsługa, dostęp przez chmurę za pomocą aplikacji iVMS-4200, Hik-Connect,
• dodatkowe funkcje: interkom, zapis zdjęć i wiadomości głosowych,
• przechwytywanie zdjęć podczas nieobecności lokatora,
• wbudowana pamięć: 128 MB,
• obsługa kart microSD do 32GB,
• 8 wejść alarmowych,
• 2 wyjścia przekaźnikowe,
• wbudowany moduł Wi-Fi 2.4 GHz (IEEE 802.11 b/g/n),
• zasilanie i komunikacja z wykorzystaniem G74823 DS-KAD706 - DC 24V,
• funkcjonalność wideodomofonu IP 2 generacji.

UWAGA!
Aktualna wersja oprogramowania dostępna jest pod linkiem.
Urządzenie jest kompatybilne z systemem 2-Wire,
który w nazwie oznaczenia "nie posiada" litery "Y".

System 2 żyłowy

Często zachodzi potrzeba wymiany istniejącego systemu (wideo)domofonowego na nowszy, oferujący większe możliwości. Tego typu modernizacja może wymagać wymiany okablowania, np. na skrętkę komputerową w przypadku systemów IP. Z pomocą przychodzi tutaj wideodomofon Hikvision pracujący w standardzie 2 żyłowym, tzw. 2-Wire, który oferuje możliwości systemu IP. Budowa niedużego systemu polega na podłączeniu do dystrybutora G74823 DS-KAD706 za pomocą magistrali 2 żyłowej (2-Wire) monitorów i modułu głównego stacji bramowej. Magistrala 2-Wire pozwala na zasilenie urządzeń i nawiązanie komunikacji. Dystrybutor umożliwia również dalszą rozbudowę i podłączenie do sieci LAN.

Schemat wideodomofonu Hikvision w systemie 2-Wire

Systemy wideodomofonowe IP i 2-Wire Hikvision drugiej generacji charakteryzują się estetycznym wyglądem i dużą funkcjonalnością. Stacja bramowa posiada budowę modułową, co oznacza że jej elementy mogą być dobierane w zależności od wymagań instalacji. W jej skład zawsze wchodzi moduł główny, umożliwiający zasilenie pozostałych modułów oraz opcjonalnie moduły rozszerzające (max. 8). Zarówno moduł główny systemu IP G73652 DS-KD8003-IME1/EU jak i moduł główny systemu 2-Wire G73644 DS-KD8003-IME2, pozwalają na dalszą rozbudowę z wykorzystaniem tych samych modułów dodatkowych.

• DS-KD8003-IME2 G73644 - moduł główny systemu 2-Wire,
• DS-KD-E G73660 - moduł czytnika kart EM 125 kHz,
• DS-KD-M G73662 - moduł czytnika kart Mifare 13,56 MHz,
• DS-KD-IN G73664 - moduł wskaźnika,
• DS-KD-KK G73666 - moduł wizytownika 6 przyciskowego,
• DS-KD-KP G73668 - moduł klawiatury numerycznej,
• DS-KD-DIS G73670 - moduł wyświetlacza,
• DS-KD-BK G73672 - pusty moduł.

Stacja bramowa może być rozbudowywana za pomocą ramek pod/nad-tynkowych 1, 2 i 3 modułowych (DS-KD-XXX), które mogą być łączone ze sobą pozwalając na budowę zarówno małych jak i dużych funkcjonalnych systemów.

Funkcje prostego systemu alarmowego

Funkcjonalność i bezpieczeństwo systemu budowanego w oparciu o panele DS-KH6320-WTE1/EU mogą zostać podniesione dzięki rozszerzeniu o funkcje centrali alarmowej. Monitor wyposażony jest w 8 wejść umożliwiających podłączenie czujników i 2 wyjścia alarmowe. Informacje o naruszeniu danego czujnika mogą być przekazywane do aplikacji mobilnej Hik-Connect. Możliwość ustawienia stref i wyboru kilku trybów uzbrajania, pozwala na dopasowanie systemu do własnych potrzeb. Do panelu można podłączyć czujniki pracujące jako NO/NC i dla każdego ustawić różne typy alarmów: natychmiastowy, 24h i opóźniony.

Konfiguracja i zarządzanie systemem

Konfiguracja systemu możliwa jest za pomocą funkcjonalnej aplikacji klienckiej iVMS-4200 (v3) dedykowanej do zarządzania i nadzoru nad systemami bezpieczeństwa marki Hikvision, takimi jak rejestratory (IP, TurboHD), wideodomofony, kontrola dostępu, dekodery itp. W przypadku obsługi systemu wideodomofonego za pomocą aplikacji możliwe jest zdalne otwieranie drzwi, wykonywanie nagrań, zdjęć i połączeń głosowych do monitorów lokatorskich. Aplikacja umożliwia również wysyłanie powiadomień tekstowych wraz ze zdjęciem do poszczególnych lokatorów. Dzięki temu wszelkie informacje administracyjne mogą zostać przekazane w łatwy i szybki sposób. Z poziomu panelu wejściowego można zadzwonić do centrum monitoringu (iVMS-4200) i połączyć się z ochroną.


Okno logowania oprogramowania klienckiego iVMS-4200 (v3)

Dostęp z urządzeń mobilnych

Do obsługi urządzeń Hikvision za pomocą telefonów komórkowych z systemem operacyjnym Android lub iOS dedykowana jest aplikacja mobilna Hik-Connect. Może być stosowana do zdalnego podglądu obrazu na żywo z rejestratorów DVR, NVR, kamer sieciowych, wideodomofonów z wykorzystaniem sieci Wi-Fi, 2G lub 3G a także do podglądu zapisanych nagrań. Obsługa wideodomofonów za pomocą aplikacji dodatkowo pozwala na zdalne otwieranie elektrozaczepu, odbieranie powiadomień oraz przekazywanie rozmów z panelu wejściowego na telefon w przypadku nieobecności lokatora. Aplikacja pozwalana łączność za pomocą adresów IP oraz za pośrednictwem chmury P2P. Hik-Connect to również nazwa usługi działającej w chmurze umożliwiająca dostęp do urządzeń w sytuacji gdy brak jest zewnętrznego adresu IP.

Dane techniczne
