Panel kontrolny PROTECT LED KL-1
Kod produktu: M80103|EAN:
150,00 zł netto
szt
Dostępność:Dostępny MAG

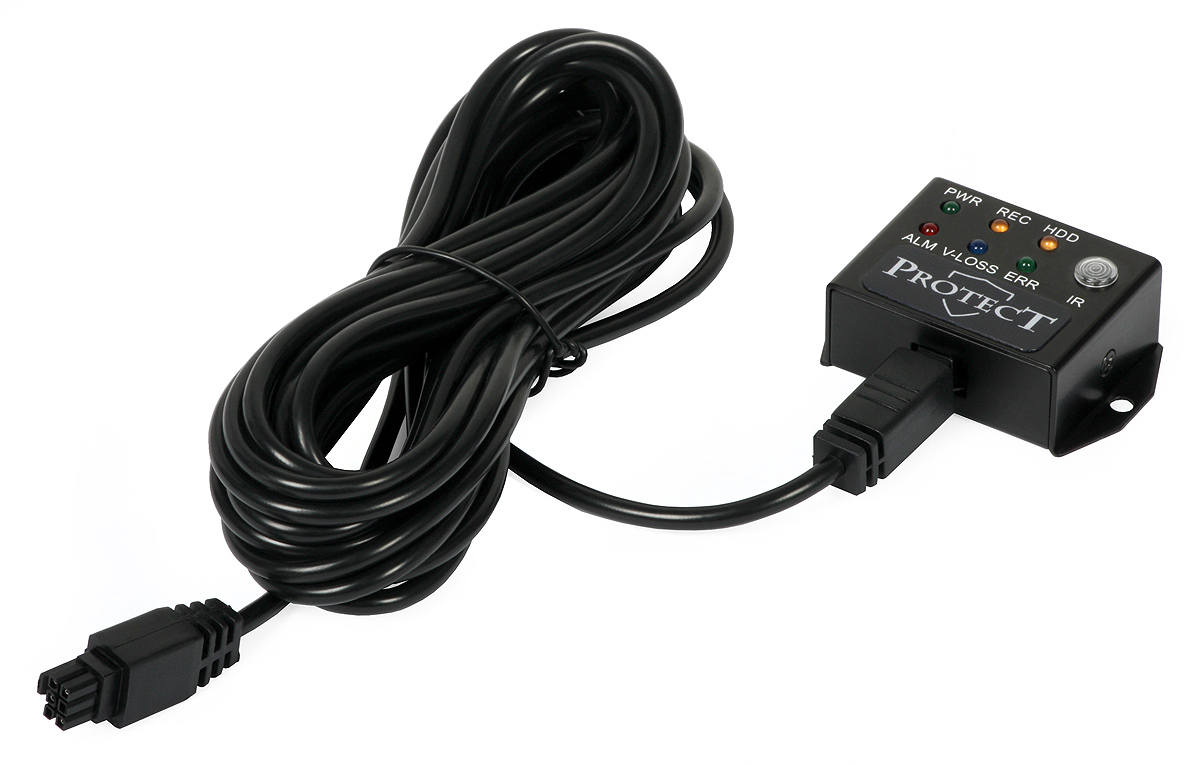

Panel kontrolny PROTECT LED KL-1 służy do monitorowania stanu pracy rejestratora oraz pełni funkcję przedłużacza IR. Posiada 6 diod sygnalizacyjnych:
- PWR - zasilanie
- REC - aktywne nagrywanie
- HDD - zainstalowana i sformatowana karta SD
- ALM - aktywne wyjście alarmowe
- V-LOSS - brak wideo na wejściu
- ERR - błąd rejestratora.
Panel umieszczony jest na przewodzie o długości 4 metrów. Do podłączenia konieczne jest odcięcie fabrycznego złącza i ręczne wykonanie połączenia z odpowiednimi złączami rejestratora. Schemat połączeń:
| Przewód panela LED KL-1 | Złącze rejestratora |
| Biały | RS485B |
| Czerwony | 12V OUTPUT |
| Zielony | RS485A |
| Czarny | GND |
Wymagane jest również uaktywnienie odpowiedniej opcji w rejestratorze:
(Menu --> Periphelas --> Serial).
Poniżej zrzut ekranu menu - aktywowana funkcja podświetlona jest na zielono.
Specyfikacja
| Załączniki |
