Przewód koncentryczny 75 Om CCTV CAMSET/YAR Eca 059/37/55 z dwoma przewodami zasilającymi 230V A...
240,00 zł
netto
Dostępność:
Dostępny MAG
Opis
Przewody marki CAMSET są zgodne z dyrektywą CPR oraz spełniają europejską normę EN 50575, która określa wymagania dotyczące właściwości w warunkach działania ognia, metody badań i oceny kabli jako materiałów budowlanych.

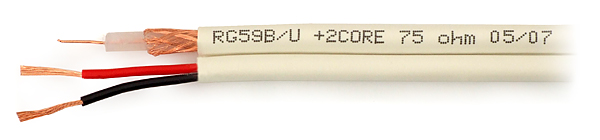

Przewód koncentryczny 75 Om CCTV CAMSET/YAR 75-0.59/3.7+2x0.50 M5995 został przebadany w jednostce notyfikowanej ISSeP o numerze 2659 i uzyskał klasę Eca reakcji na ogień.
Przewód CAMSET/YAR M5995, to wysokiej jakość przewód przeznaczony do przesyłu niskich częstotliwości w instalacjach CCTV. W pełni miedziany rdzeń przewodu zapewnia niską tłumienność przewodu.
Żyły zasilające o średnicy 0.5mm umożliwiają przesył napięcia 12V DC oraz 24 i 230V AC. Możliwe jest więc przesłanie zasilania dla kamer oraz grzałek w obudowach zewnętrznych, takich jak M54141. Możliwość przesyłu wysokiego napięcia przez żyły zasilające potwierdzona jest certyfikatem wydanym przez słowackie Laboratorium EVPU.
Najważniejsze cechy przewódu CAMSET/YAR:
- 6 lat gwarancji,
- w pełni miedziany rdzeń oraz oplot przewodu koncentrycznego,
- żyły zasilające umożliwiające przesył napięcia 230V AC,
- poprodukcyjna kontrola jakości gotowego wyrobu,
- przewód koncentryczny zgodny ze standardem RG-59,
- znacznik metrowy.
W skład rodziny przewodów CAMSET/YAR wchodzą również:
M5991- wewnętrzny przewód CCTV bez żył zasilających; rdzeń miedziany, 90% aluminiowy oplot
M5997 - przewód CCTV z żyłami zasilającymi do zastosowań zewnętrznych
M5997 - przewód CCTV z żyłami zasilającymi do zastosowań zewnętrznych
Przewód sprzedawany jest w ilościach nominalnych:
100m M5995_100,
200m M5995_200.
Motki 100mb pakowane są w karton po 2 szt.
Dane techniczne
| Nazwa | Przewód CCTV 75 - 0,59/3,7 +2*0,5mm | ||
| Kod | M5995 | ||
| dokładność | |||
| Rdzeń miedziany koncentryka | |||
| Średnica rdzenia | mm | 0,58 | +/- 0,013 |
| Dielektryk | |||
| Średnica dielektryka przewodu koncentrycznego | mm | 3,7 | +/- 0,1 |
|
Średnica izolacji indywidualnej przewodów zasilajacych |
mm | 2x1,7 | +/- 0,1 |
| Oplot koncentryka | |||
| Średnica drutów oplotu | mm | 0,11 | |
| Ilość drutów w oplocie | szt | 96 | |
| Pokrycie | % | 50 | |
| Płaszcz zewnętrzny PVC | |||
| Średnica zewnętrzna koncentryka | mm | 5,5 | |
| Średnica zewętrzna przewodu zasilajacego | mm | 4,7 | |
| Inne parametry | |||
| Minimalny promień gięcia | wiecej niż 20 x średnica zewnętrzna | ||
| Zakres temperatur pracy | C | -30 + 60 | |
| Parametry elektryczne | |||
| Impedancja kabla koncentrycznego | Om | 75 | +/- 3 |
| Pojemność kabla koncentrycznego | pF | 67 | +/- 2 |
| Współczynnik skrócenia fali | % | 66 | |
| Rezystancja rdzenia koncentryka | Om/km | <65 | |
| Rezystancja przewodów zasilających | Om/km | <37 | |
Tłumienność kabla koncentrycznego
|
Częstotliwość [MHz] |
Tłumienie [dB/100m] |
|
50 |
7,97 |
|
100 |
11,35 |
|
200 |
16,21 |
|
500 |
26,14 |
|
860 |
34,84 |
|
1000 |
37,77 |
| 2250 | 58,71 |
| 3000 | 68,90 |
Cena dotyczy przewodu o długości 100 mb
