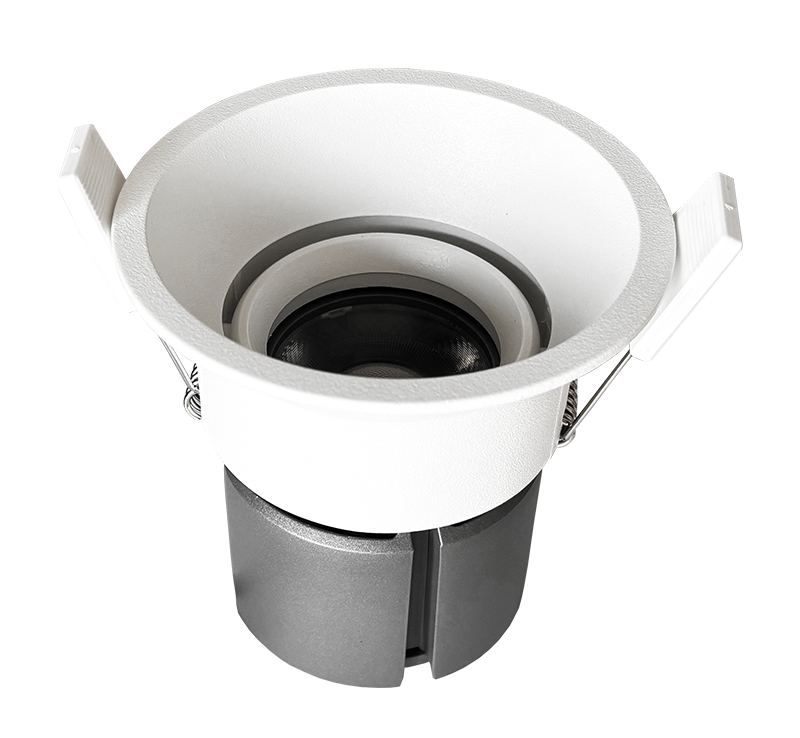

Bieżąca pozycja dotyczy pierścienia montażowego Q-SUN 24RA01



Więcej informacji o produkcie oraz o systemie oświetlenia Q-SUN System dostępnych jest na stronie

 www.adiosun.com/qsun



Jak kompletować oświetlenie Q-SUN System?

Moduł Q-SUN 506-1840 oraz Q-SUN 506-2760 standardowo wyposażone są w optykę o kącie strumienia światła 24 stopni. Jeśli odpowiada Ci taki kąt strumienia, wówczas powinieneś skompletować zestaw wedle poniższego diagramu z następujących elementów:


 1 - Modułu LED Q-SUN. Do dyspozycji jest moduł Q-SUN 506-2760 o barwie od 1800K do 4000K (regulacja od barwy bardzo ciepłej, wręcz pomarańczowej aż do barwy neutralnej), oraz moduł Q-SUN 506-2760 o barwie od 2700K do 6000 (regulacja od barwy ciepłej do zimnej)

2 - Następnym krokiem jest dobór pierścienia montażowego

3 - Kolejnym krokiem jest dobór zasilacza bądź sterownika do modułu LED. Jeśli zamierzasz podłączyć oświetlenie Q-SUN System pod magistralę DALI, wówczas najlepszą opcją jest zasilacz DALI SRP-2309N-25CCT250-700 dostępny tutaj. W tym przypadku prąd zasilacza należy ustawić na wartość 500mA. Jeśli jesteś autoryzowanym instalatorem Ampio, możesz sterować systemem Q-Sun System za pomocą magistrali M-LED poprzez sterowniki s-LED-i w wersji 500mA. Potrzebne są dwa steroniki na jedne moduł LED Q-SUN. Możemy też dostarczyć sterowniki w systemie ZigBee, Z-Wave bądź DMX512. W tym przypadku prosimy o kontakt z nami.





---



Interesuje Cię inny kąt strumienia światła niż 24 st? Do wyboru 15, 35 oraz 50 stopni.



Jeśli tak, wówczas powinieneś wybrać optykę o odpowiednik kącie





Jak podłączyć system Q-SUN wykorzystując magistralę DALI?









Doskonałym uzupełnieniem systemu Q-SUN System w przypadku kiedy stosujemy zasilacze DALI SRP-2309N-25CCT250-700, jest miniaturowy czujnik ruchu SR-DA9032A-PIR który również komunikuje się w standardzie DALI. Czujnik ten, za pomocą specjalnego pierścienia wewnętrznego, może zostać zainstalowany w dowolnym pierścieniu montażowym Q-Sun System. Dzięki takiej metodzie instalacji czujnik ten nie wyróżnia się spośród pozostałych elementów oświetlenia

Model	Q-SUN 21RF01
Otwór montażowy	67 mm
Otwór na oprawę	40 mm
Wysokość	30,5 mm
Promień zewnętrzny	88 mm
Regulacja kąta oświetlania	Nie
Dostępne kolory	biały
