<div style="margin: auto; width: 100%; ">
<div style=" text-align: center; "><img alt="" src="https://static.dipol.com.pl/images/pict/b11688.gif" style="vertical-align: bottom; border: none; margin: 3px;" /></div>

<div style="margin: auto; font-style: italic; text-align: center;">Charakterystyka wzmocnienia wzmacniacza w funkcji częstotliwości<br />
 </div>
</div>

<div style="font-size: 30px; height:30px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: justify; ">
<div style="text-align: center;"><span style="font-weight: bold;">ZASTOSOWANIE</span></div>
</div>
</div>

<div style="font-size: 15px; height:15px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: justify; ">
<div style="text-align: center;">Domowe instalacje telewizyjne</div>
</div>
</div>

<div style="font-size: 30px; height:30px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: justify; ">
<div style="text-align: center;"><span style="font-weight: bold;">DANE TECHNICZNE</span></div>
</div>
</div>

<div style="font-size: 15px; height:15px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: justify; ">

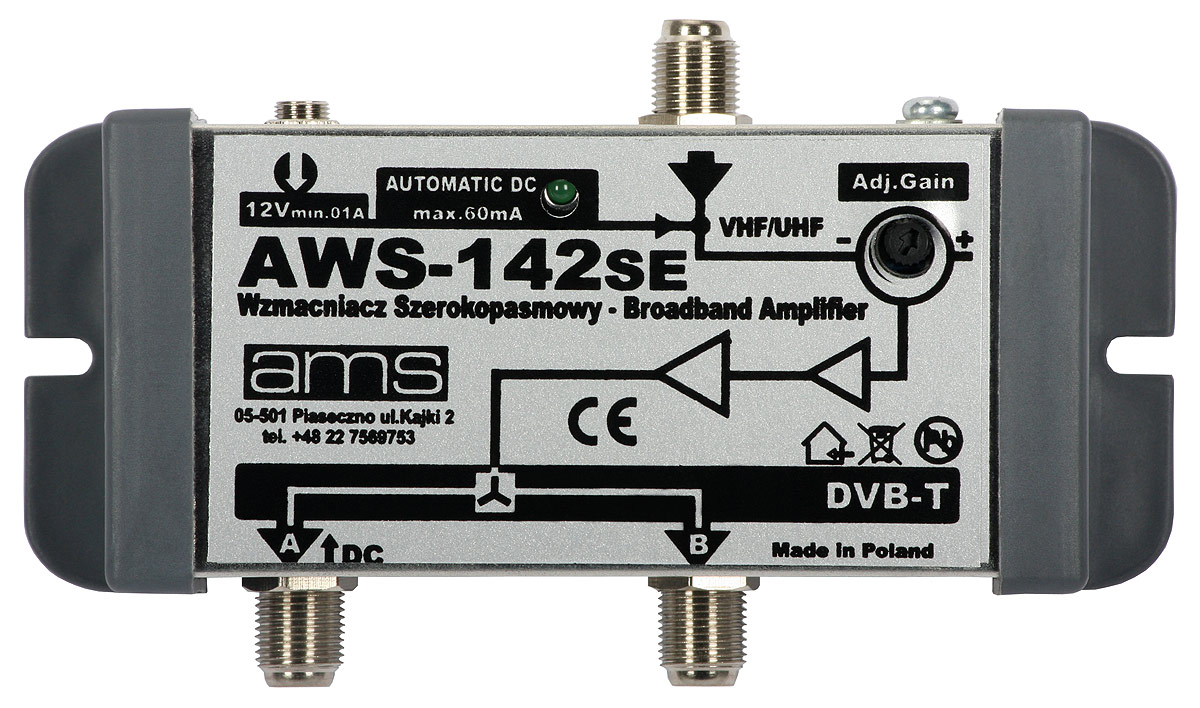

<div style="text-align: center;"><span style="font-weight: bold;">Wzmacniacz szerokopasmowy (47-790MHz) dwuwyjściowy</span></div>
</div>
</div>

<div style="font-size: 15px; height:15px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style="margin: auto; width: 100%;">
<table border="1" cellspacing="0" width="500">
	<tbody>
		<tr>
			<td bgcolor="#cccccc" width="20%">Wzmocnienie</td>
			<td align="center" bgcolor="#cccccc" width="26%">17/20 dB</td>
			<td width="2%"> </td>
			<td bgcolor="#cccccc" width="32%">Impedancja Wej/Wyj</td>
			<td align="center" bgcolor="#cccccc" width="20%">75 Om</td>
		</tr>
		<tr>
			<td width="20%">Zakres regulacji wzmocnienia</td>
			<td align="center" width="26%">0...15 dB</td>
			<td width="2%"> </td>
			<td width="32%">Zasilanie</td>
			<td align="center" width="20%">12V 100mA</td>
		</tr>
		<tr>
			<td bgcolor="#cccccc" width="20%">Maksymalny poziom wyjściowy 2kTV</td>
			<td align="center" bgcolor="#cccccc" width="26%">101 dBμV</td>
			<td width="2%"> </td>
			<td bgcolor="#cccccc" width="32%">Szumy własne</td>
			<td align="center" bgcolor="#cccccc" width="20%"><4dB</td>
		</tr>
	</tbody>
</table>
</div>
</div>

<div style="font-size: 30px; height:30px;"> </div>

<div style="margin: auto; width: 100%; ">
<div style=" text-align: justify; ">
<div style="text-align: center;"><span style="font-weight: bold;">UWAGI</span></div>
</div>
</div>

<div style="font-size: 15px; height:15px;"> </div>

<p>Wzmacniacz umożliwia podłączenie zasilania +12V po kablu do przedwzmacniacza zamontowanego przy antenie. W komplecie znajduje się zasilacz stabilizowany 12V 100mA. Istnieje możliwość zasilania wzmacniacza "po kablu". W tym celu należy podłączyć zasilacz z separatorem zasilania (nie znajduje się w komplecie) do przewodu wyjściowego podłączonego do wyjścia oznaczonego "DC"</p>


Wzmocnienie	17/20 dB	Impedancja Wej/Wyj	75 Om
Zakres regulacji wzmocnienia	0...15 dB	Zasilanie	12V 100mA
Maksymalny poziom wyjściowy 2kTV	101 dBμV	Szumy własne	<4dB
