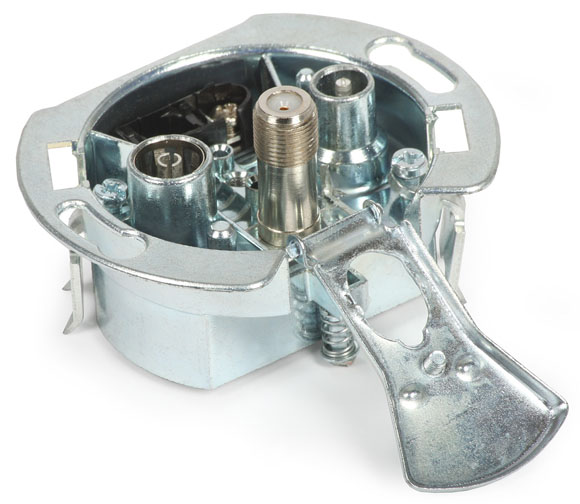

Gniazdo GAR-BG-DK-SAT R62196 przeznaczone jest do stosowania w sieciach abonenckich systemów SAIZ (SMATV) typu nieprzelotowego oraz satelitarnych antenowych instalacji indywidualnych (SAII) i służy do przyłączania do tych sieci abonenckich urządzeń RTV i odbiorników (tunerów) satelitarnych.

Gniazdo R62196 wyposażone jest w jedno przyłącze, służące do dołączania linii abonenckiej doprowadzającej sygnały w.cz. oraz w trzy przyłącza abonenckie, z których dwa są wykonane zgodnie z normą IEC 162-2 i służą do przyłączania abonenckich urządzeń odbiorczych R i TV. Trzecie przyłącze jest gniazdem typu F i służy do przyłączania odbiorników (tunerów) satelitarnych. Dzięki zastosowaniu odpowiednich urządzeń filtracyjnych (znajdujących się wewnątrz korpusu gniazda) na wyjściach R i TV występują sygnały radiodyfuzji naziemnej z zakresu częstotliwości 5 - 862 MHz, zaś na wyjściu SAT - sygnały satelitarne zawarte w paśmie 1-wszej pośredniej częstotliwości satelitarnej 950 - 2400 MHz.

Pasmo częstotliwości sygnałów SAT przenoszonych od wejścia gniazda do wyjścia SAT (rozszerzone w stosunku do dotychczas spotykanych na rynku gniazd z 2050 MHz do 2400 MHz) i inne cechy gniazda, czynią je przydatnym do stosowania w sieciach i instalacjach, w których transmitowane są sygnały nie tylko telewizji i radiofonii satelitarnej analogowej, ale także i cyfrowej.

Schemat wewnętrzny gniazda

Nazwa	GAR-BG-DK-SAT
Kod	R62196
Pasma częstotliwości przenoszonych sygnałów:
do wyjść R i TV	5 - 862 MHz
do wyjścia SAT	950 - 2400 MHz
Tłumienie wtrąceniowe w pasmach przenoszenia:
do wyjść R i TV	5 - 790 MHz	4dB
	790 - 862 MHz	6dB
do wyjścia SAT	950 - 2050 MHz	2dB
	2050 - 2400 MHz	3dB
Tłumienie przenikowe pomiędzy wyjściami (min.)
R i TV	5 - 862 MHz	22dB
RTV i SAT	5 - 862 MHz	25dB
	950 - 2400 MHz	20dB
Tłumienie odbić (min.) na wejściu w przedziałach częstotliwości:
RTV	5 - 300 MHz	18 dB
	300 - 750 MHz	12 dB
	750 - 862 MHz	7 dB
SAT	950 - 2400 MHz	10 dB
na wyjściu:
RTV	5 - 300 MHz	18 dB
	300 - 750 MHz	12 dB
	750 - 862 MHz	8 dB
SAT	950 - 2400 MHz	11dB
Tłumienie ekranowania	85 dB
