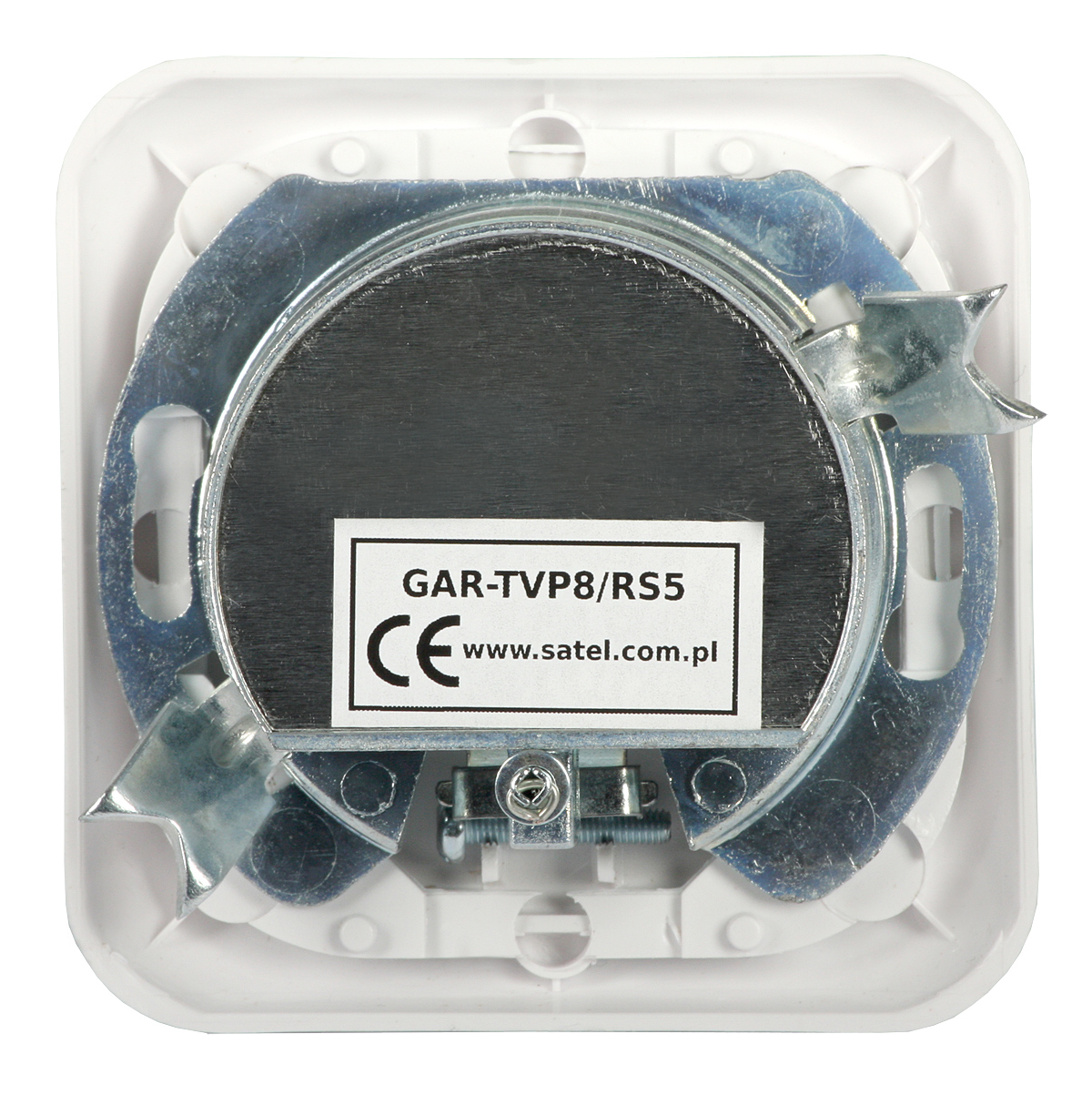

Gniazdo GAR-TVP8/RS5 R62120 przeznaczone jest do stosowania w sieciach abonenckich typu nieprzelotowego systemów telewizji kablowej i antenowych instalacji zbiorowych. Stanowi zakończenie linii abonenckich. Gniazdo może być używane także w antenowych instalacjach indywidualnych.

Gniazdo GAR-TVP8/RS5 R62120 wyposażone jest w jedno przyłącze wejściowe, służące do dołączania linii abonenckiej, doprowadzającej sygnały w.cz. oraz dwa przyłącza wyjściowe, wykonane jako gniazda typu IEC, służące do przyłączania abonenckich urządzeń odbiorczych R i TV. Dzięki zastosowaniu odpowiednich urządzeń filtrujących (znajdujących się wewnątrz gniazda), na wyjściach R i TV gniazda występują odpowiednio sygnały: radiofoniczne z zakresu 87,5-108 MHz na wyjściu R i telewizyjne (i ew. także sygnały danych) z zakresów 5-68 MHz i 118- 862 MHz na wyjściu TV).

Schemat wewnętrzny gniazda




Nazwa	GAR-TVP8/RS5
Kod	R62120
Pasma częstotliwości przenoszonych sygnałów:
do wyjścia TV	5-65MHz i 118-862 MHz
do wyjścia R	87,5 -108 MHz
Tłumienie wtrąceniowe w pasmach przenoszenia:
tor TV	1,5 dB
tor R	2,5 dB
Tłumienie przenikowe pomiędzy wyjściami (min.)
100-108 i 118-122 MHz	14 dB
5-100 i 122-862 MHz	35 dB
Tłumienie odbić (min.) na wejściu w przedziałach częstotliwości:
do 300 MHz 12 dB, powyżej 300 MHz 10 dB
na wyjściu:
R	12 dB
TV	do 300 MHz 12 dB, powyżej 300 MHz 10 dB
Tłumienie ekranowania	85 dB
