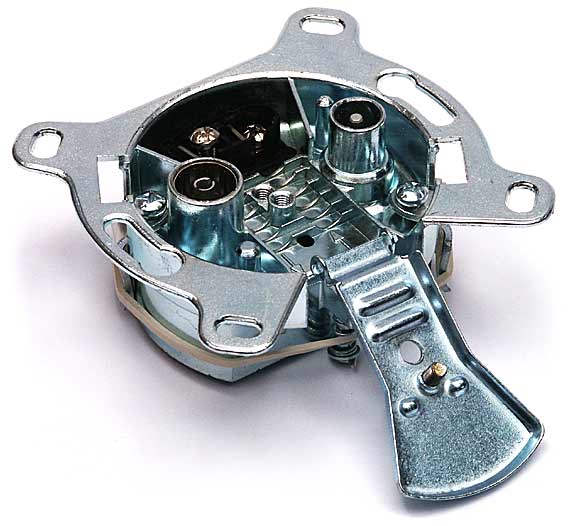

Gniazdo GAR-TVP8/RS5 natynkowe nieprzelotowe
25,60 zł
netto
Dostępność:
Dostępny MAG
Opis
Schemat wewnętrzny gniazda
Gniazdo GAR-TVP8/RS5 R62180 przeznaczone jest do stosowania w sieciach abonenckich typu nieprzelotowego systemów telewizji kablowej i antenowych instalacji zbiorowych. Stanowi zakończenie linii abonenckich. Gniazdo może być używane także w antenowych instalacjach indywidualnych.
Gniazdo GAR-TVP8/RS5 R62180 wyposażone jest w jedno przyłącze wejściowe, służące do dołączania linii abonenckiej, doprowadzającej sygnały w.cz. oraz dwa przyłącza wyjściowe, wykonane jako gniazda typu IEC, służące do przyłączania abonenckich urządzeń odbiorczych R i TV. Dzięki zastosowaniu odpowiednich urządzeń filtrujących (znajdujących się wewnątrz gniazda), na wyjściach R i TV gniazda występują odpowiednio sygnały: radiofoniczne z zakresu 87,5-108 MHz na wyjściu R i telewizyjne (i ew. także sygnały danych) z zakresów 5-68 MHz i 118- 862 MHz na wyjściu TV).
Dane techniczne:
|
Nazwa
|
GAR-TVP8/RS5
|
|
Kod
|
R62180
|
|
Pasma częstotliwości przenoszonych sygnałów:
|
|
|
do wyjścia TV
|
5-65MHz i 118-862 MHz
|
|
do wyjścia R
|
87,5 -108 MHz
|
|
Tłumienie wtrąceniowe w pasmach przenoszenia:
|
|
|
tor TV
|
1,5 dB
|
|
tor R
|
2,5 dB
|
|
Tłumienie przenikowe pomiędzy wyjściami (min.)
|
|
|
100-108 i 118-122 MHz
|
14 dB
|
|
5-100 i 122-862 MHz
|
35 dB
|
|
Tłumienie odbić (min.) na wejściu w przedziałach częstotliwości:
|
|
|
do 300 MHz 12 dB, powyżej 300 MHz 10 dB
|
|
|
na wyjściu:
|
|
|
R
|
12 dB
|
|
TV
|
do 300 MHz 12 dB, powyżej 300 MHz 10 dB
|
|
Tłumienie ekranowania
|
85 dB
|
