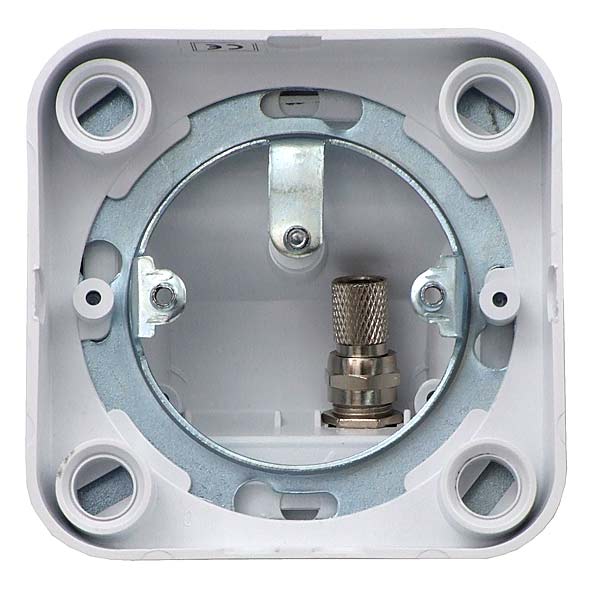

Schemat wewnętrzny gniazda

Gniazda wykonane są w obudowach dostosowanych do montażu natynkowego, podtynkowego (w puszkach instalacyjnych) oraz w listwach montażowych. Przekazywanie sygnałów w.cz. następujące za pośrednictwem osadzonego w obudowie gniazda F. Przyłączanie przewodu (kabla) w.cz. prowadzące od anteny satelitarnej dokonuje się po wykręceniu złącza F z obudowy gniazda, nakręceniu na jego krótszą część gwintowaną wtyku F uprzednio nałożonego na kabel antenowy, wciśnięciu złącza w obudowę gniazda i dokręceniu go do obudowy nakrętką (na podkladce metalowej). Do gniazd dołączane są wtyki F 6,5 do nakładania na kabel antenowy o średnicy zewnętrznej do 5 mm.
