Gniazdo GAP-14-BG-DK podtynkowe przelotowe
26,20 zł
netto
Dostępność:
Dostępny MAG
Opis

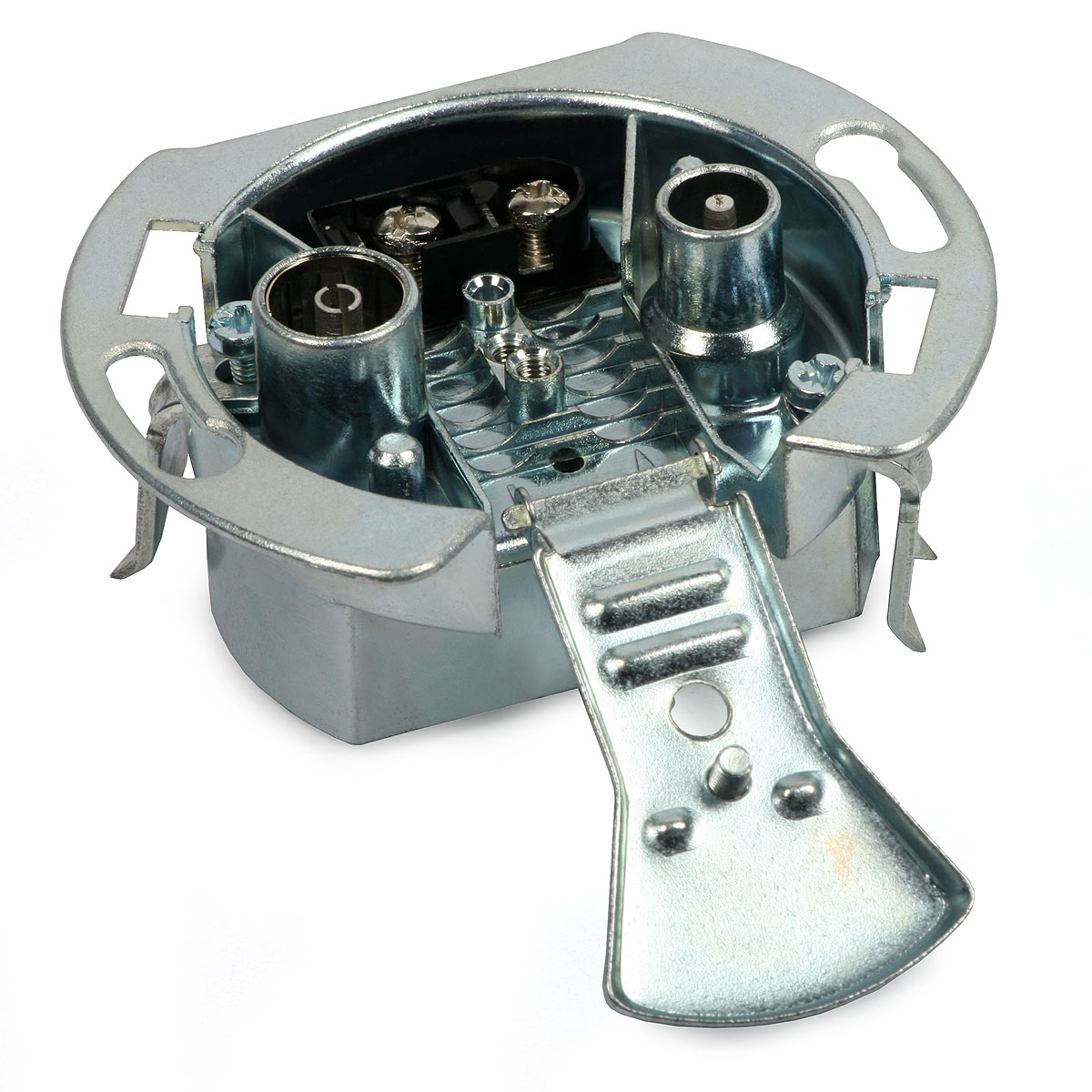

Gniazdo przelotowe GAP-14-BG-DK RTV R62380 o tłumieniu przyłączenia 14dB. Gniazda serii GAP-BG-DK przeznaczone są przede wszystkim do zastosowań profesjonalnych a więc w sieciach telewizji kablowej (KTV) i antenowych instalacjach zbiorowych (AIZ) i są dostosowane do sieci typu przelotowego. Wśród gniazd GAP-BG-DK znajduje się wiele typów zróżnicowanych pod względem poziomu przenoszonego sygnału. Daje to możliwość uzyskania wymaganych właściwości przez sieć jako całość, zależnie od założeń inwestora jak i eksploatatora sieci.
Schemat wewnętrzny gniazda
Dane techniczne:
|
Nazwa
|
GAP-10-BG-DK
|
GAP-14-BG-DK
|
GAP-16-BG-DK
|
|
Kod
|
|||
|
Zakres częstotliwości pracy [MHz]
|
5 - 862
|
||
|
Tłumienie przyłączenia [dB]
|
10.2-10.7
|
13.6-14.2
|
15.5-16.0
|
|
Tłumienie wtrąceniowe [dB]
|
2.2-2.9
|
1.2-1.9
|
0.5-1.1
|
|
Tłumienie oddzielenia min [dB]
|
30/30/30/26
|
30/30/30/26
|
30/30/30/26
|
|
Tłumienie przenikowe pomiędzy wyjściami R i TV min [dB]
|
16/18/25/18
|
18/23/20/18
|
30/30/30/27
|
|
Tłumienie odbic min. [dB]
|
|||
|
- wejście
|
16/12/12/12
|
21/20/20/20
|
22/22/20/17
|
|
- wyjście
|
22/28/28/20
|
21/20/20/18
|
22/22/21/18
|
|
- wyjście R, TV
|
10/21/19/18
|
20/20/20/18
|
23/23/22/15
|
|
Tłumienie ekranowania [dB]
|
100
|
100
|
100
|
Wartości tłumienia oddzielenia, przenikowego i tłumienia odbić podane są odpowiednio dla przedziałów częstotliwości: 5 - 47 MHz, 47- 300 MHz, 300 - 470 MHz, 470 - 862 MHz.
Gniazda są również kompatybilne z osprzętem niżej wymienionych producentów: ELEKTROPLAST, ELDA , HAGER POLO, BERKER, KONTAKT-SIMON,OSPEL ,LEGRAND, TAREL.
