Antena telewizyjna DIPOL SMART CITY DVB-T2

Na wykresie obok pokazano charakterystykę zysku anteny w funkcji częstotliwości. Kolorem czarnym (litera P) oznaczono zysk anteny w trybie pasywnym, kolorem pomarańczowym (litera "A") oznaczono charakterystykę w trybie aktywnym uwzgledniającą wzmocnienie wzmacniacza. Instalator, który montuje anteny DIPOL serii SMART nie musi martwić się o testowanie różnych wersji anten poprzez wymianę symetryzatora na wzmacniacz lub na odwrót. Wystarczy na etapie instalacji i pomiaru sygnału włączyć napięcie 12 V na mierniku, aby zweryfikować parametry sygnału w obu trybach pracy anteny i wybrać ten bardziej odpowiedni. Do pracy ciągłej w trybie aktywnym należy zastosować zasilacz DC 12 V 100 mA.

Anteny DIPOL serii SMART są wygodne w montażu oraz stabilne po zainstalowaniu m.in. dzięki uchwytom bazującym na dwóch szerokich cybantach oraz nakrętkach motylkowych. Dystans między ramionami cybantów wynosi 63 mm dzięki czemu anteny instalować można na masztach, rurach i balustradach o średnicy do 60 mm. Uchwyt wykonano z blachy o grubości 2 mm. Jego konstrukcja pozwala na zwolnienie jednego z końców tak, aby możliwy był montaż anteny na maszcie w dowolnym jego miejscu (a nie od góry), bez konieczności całkowitego odkręcania nakrętek. Dodatkowo, uchwyt pozwala na 5-stopniową regulację pochylenia anteny w celu zoptymalizowania ustawienia anteny. Stopniowanie zwiększa stabilność anteny w czasie długotrwałej eksploatacji - raz ustawiona pozycja zostanie zachowana, z czym mogą mieć problem anteny, które oferują w tym zakresie płynną regulację (opadanie anteny wskutek działania wiatru, ptactwa, itp.).

Złożenie anteny zajmuje mniej niż 3 minuty i nie wymaga zastosowania żadnych narzędzi. Przemyślana konstrukcja jest przyjazna w montażu. Reflektor anteny montowany jest na szybki, ale pewny zatrzask. Puszka antenowa z dipolem pętlowym montowana na śrubie z nakrętką motylkową. Do cybanta dołączono 2 nakrętki motylkowe. Do ich dokręcenia nie jest potrzebny żaden klucz.

Wykorzystane do produkcji materiały zapewnią długotrwałą i bezproblemową eksploatację anteny w różnych warunkach atmosferycznych. Części anteny wykonano z aluminium, stalowe elementy konstrukcyjne ocynkowano galwanicznie, a czarne elementy z tworzywa z wysokiej jakości ABS. Wzmocniony nośnik główny zapewnia zwiększoną odporność na wiatr i ptaki. Zastosowany ABS został zmodyfikowany do pracy w warunkach -30...+80^oC. Aby przetestować wytrzymałość uchwytu ABS reflektorów koniec nośnika górnego reflektora obciążono ciężarem o masie 25 kg. Antena nie odkształciła się w sposób trwały, uchwyt nie pękł ani się nie złamał. Antena mogła być dalej eksploatowana.

Wysoki zysk anteny w trybie pasywnym oraz możliwość włączenia wbudowanego w puszkę antenową wzmacniacza sygnału powodują, że antena może odbierać sygnał w odległości nawet 40 km od nadajnika. Potwierdzone to zostało testami terenowymi. Należy być jednak świadomym, że zależy to od szeregu czynników, takich jak moc nadawanego sygnału, lokalne warunki terenowe, lokalne zakłócenia, itp.

Zastosowany w antenie bajpas umożliwia pracę anteny w dwóch trybach: pasywnym i aktywnym. Dzięki temu antena jest uniwersalna, a instalator nie musi testować różnych konfiguracji poprzez wkładanie i wyciąganie wzmacniacza antenowego do puszki antenowej. Aby przejść w tryb aktywny wystarczy podłączyć przy telewizorze zasilacz DC 12V 100 mA z separatorem. W trybie pasywnym antena pracuje bez dodatkowego zasilacza.

Antena została zaprojektowana do odbioru sygnałów nadawanych w paśmie UHF na kanałach 21 - 48 (częstotliwość 470 - 694 MHz). Jest więc przygotowana na tzw. drugą dywidendę cyfrową, która zakłada wykorzystanie pasma powyżej 700 MHz na usługi telefonii komórkowej oraz transmisji danych. Wbudowany filtr powoduje, że niepożądane sygnały w paśmie > 700 MHz nie będą wprowadzane do instalacji.

Profil główny anteny podzielony jest na dwie części, dzięki czemu możliwe jej skrócenie w wybranych scenariuszach instalacyjnych - np. w sytuacji, gdy poziom sygnału w miejscu odbioru jest dobry, a antena instalowana jest na balkonie lub w oknie. Antena CITY w wersji skróconej (compact) jest jedną z najbardziej kompaktowych anten kierunkowych na rynku oferując przy tym dobre parametry odbioru.

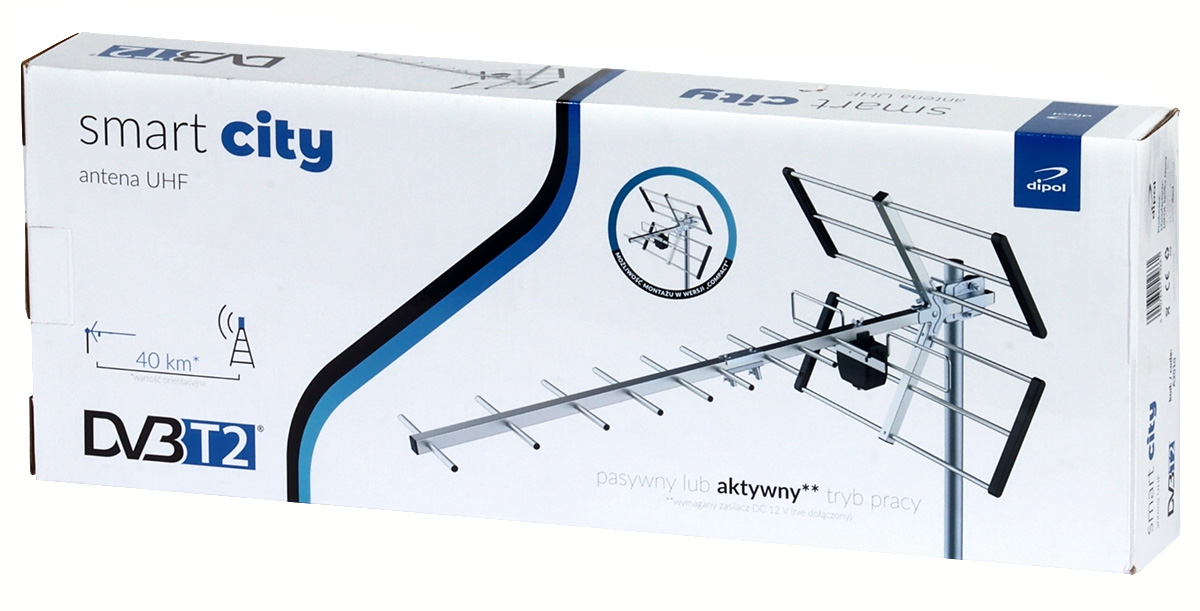

Wymiary opakowania anteny DIPOL SMART CITY to: 58 x 22 x 8 cm. Jest to jedno z bardziej kompaktowych opakowań wśród tego typu anten na rynku. Ten wydawałoby się mniej znaczący fakt cieszyć powinien każdego instalatora, dla którego przewożenie dużych anten w większej ilości lub z innymi akcesoriami instalatorskimi bywa kłopotliwe.
