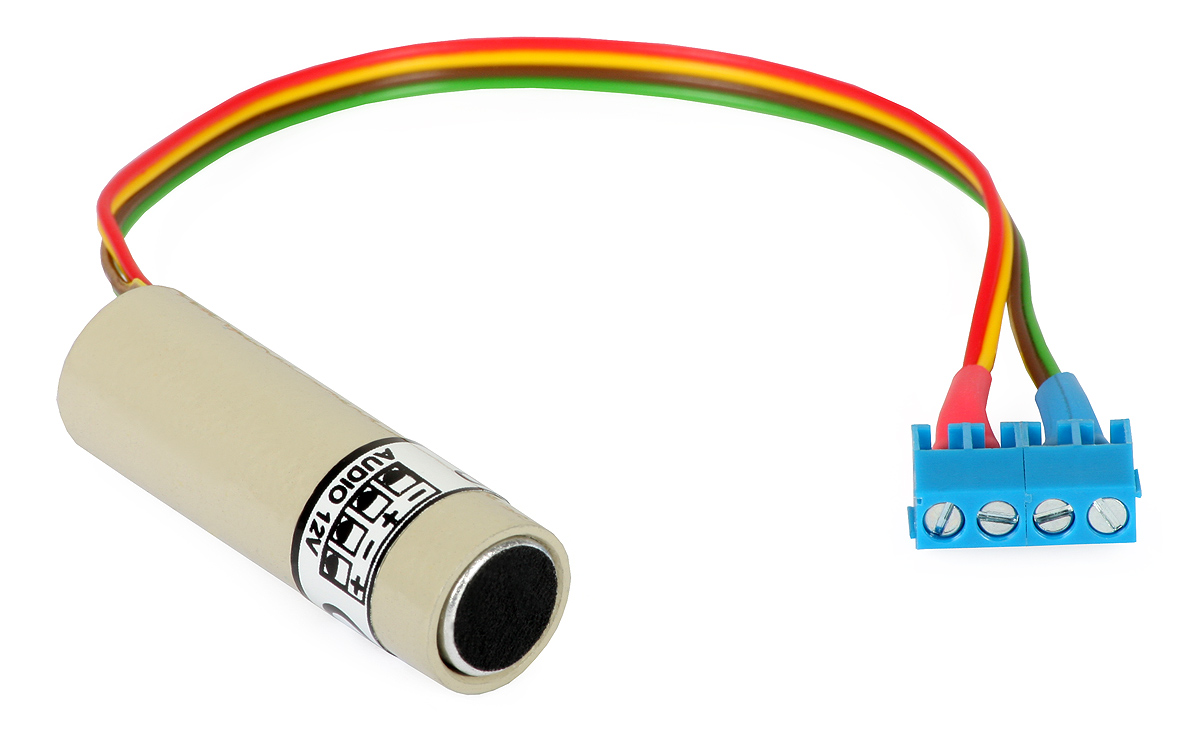

Moduł audio z wyjściem różnicowym MP-6/D

• możliwość przesyłania sygnału przez skrętkę komputerową bądź kabel koncentryczny,
• minimalny pobór prądu umożliwia stosowanie długich odcinków linii zasilającej.

Mikrofon MP-6/D przeznaczony jest do odsłuchu dźwięków z otoczenia. Urządzenie posiada 2 wyjścia:

• wyjście różnicowe pozwalające na przesył sygnału za pomocą skrętki komputerowej,
• wyjście niesymetryczne do przesyłu sygnału za pomocą kabla koncentrycznego.

Sygnał niesymetryczny można uzyskać podłączając się między minusem zasilania, a jednym z wyjść symetrycznych.

Podłączenie dla sygnału niesymetrycznego.

Podłączenie dla sygnału różnicowego.

Stosując rozwiązanie oparte o sygnał różnicowy należy po drugiej stronie toru transmisyjnego dopasować impedancję do wejścia urządzenia (600 Ω). W tym celu należy użyć transformatora M1662 lub M1663.

Przeznaczenie odpowiednich przewodów modułu.
