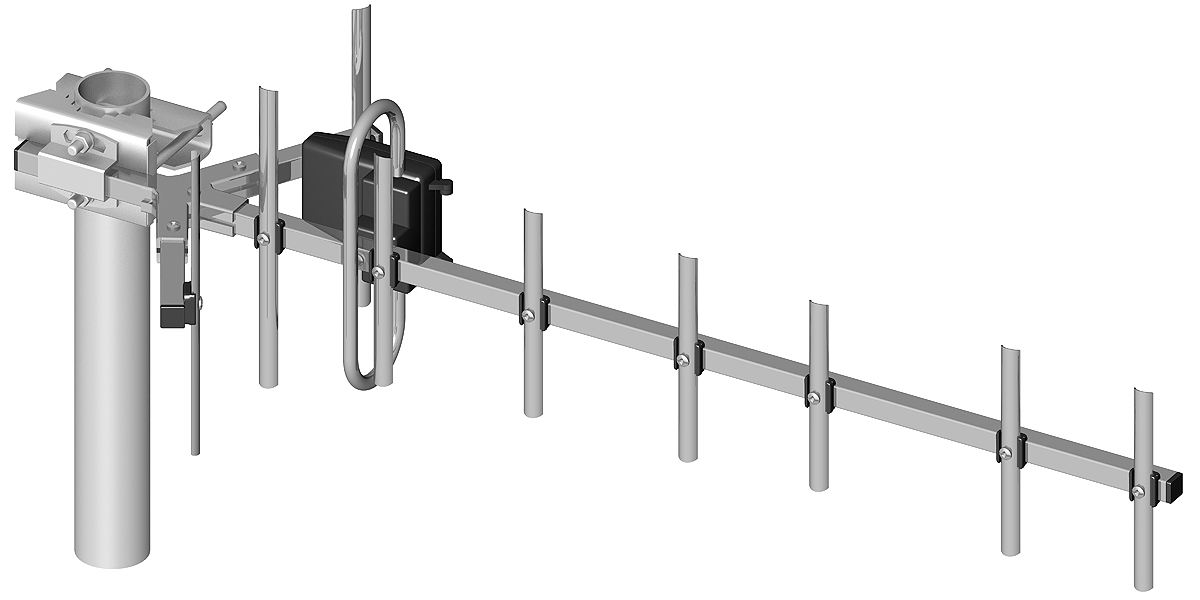

Antena GSM 10-elementowa ATK 10 10 m przewodu wtyk SMA 800-980 MHz
Kod produktu: A7017|EAN:
92,40 zł netto
szt
Dostępność:Dostępny MAG
10 metrowy przewód zakończony jest wtykiem SMA.
Antena GSM ATK 10 800-980 MHz jest 10-elementową, kierunkową anteną zewnętrzną przeznaczoną do transmitowania sygnału telefonii komórkowej. Antenę cechuje zysk do 12,8 dBi dla częstotliwości od 800 do 970 MHz, dzięki czemu doskonale nadaje się do podłączania do modemów internetowych. Antena jest zwarta dla prądu stałego.
Cechy wyróżniające:
- Pasmo: 800-980 MHz,
- Zysk: do 12,8 dBi,
- Przewód 10 m,
- Złącze SMA,
- VSWR: max 1,8
- Zwarta dla prądu stałego,
- Ilość elementów: 10.
Antena ta została przebadana pod kątem deklarowanych parametrów w Katedrze Elektroniki Akademii Górniczo-Hutniczej w Krakowie.
Zysk anteny w paśmie od 800 - 970 MHz
Współczynnik fali stojącej
 |
 |
|
Widok 3D charakterystyki promieniowania dla częstotliwości 800 MHz
|
Widok 3D charakterystyki promieniowania dla częstotliwości 835 MHz
|
 |
 |
|
Widok 3D charakterystyki promieniowania dla częstotliwości 870 MHz
|
Widok 3D charakterystyki promieniowania dla częstotliwości 900 MHz
|
 |
|
|
Widok 3D charakterystyki promieniowania dla częstotliwości 935 MHz
|
Widok 3D charakterystyki promieniowania dla częstotliwości 970 MHz
|
 |
 |
|
Charakterystyka promieniowania w płaszczyźnie E dla częstotliwości 800 MHz
|
Charakterystyka promieniowania w płaszczyźnie E dla częstotliwości 835 MHz
|
 |
 |
|
Charakterystyka promieniowania w płaszczyźnie E dla częstotliwości 870 MHz
|
Charakterystyka promieniowania w płaszczyźnie E dla częstotliwości 900 MHz
|
 |
 |
|
Charakterystyka promieniowania w płaszczyźnie E dla częstotliwości 935MHz
|
Charakterystyka promieniowania w płaszczyźnie E dla częstotliwości 970MHz
|
Parametry techniczne:
| Nazwa | Antena GSM 10-elementowa ATK 10 800-980 MHz |
| Kod | A7017 |
| Pasmo [MHz] | 800-980 |
| Zysk [dBi] | 12,8 |
| Przewód [m] | 10 |
| Złącze | Wtyk SMA |
| Pormieniowanie przód/tył [dB] | 25 |
| Polaryzacja | V |
| Szerokość wiązki H [°] | 50 |
| Szerokość wiązki V [°] | 58 |
| VSWR | <1,8 |
| Ilość elementów | 10 |
| Impednacja [Ω] | 50 |
| Zwarta dla prądu stałego (DC) | Tak |
| Opakowanie | karton |
| Masa [kg] | 0,7 |
| Długość [m] | 0,71 |
