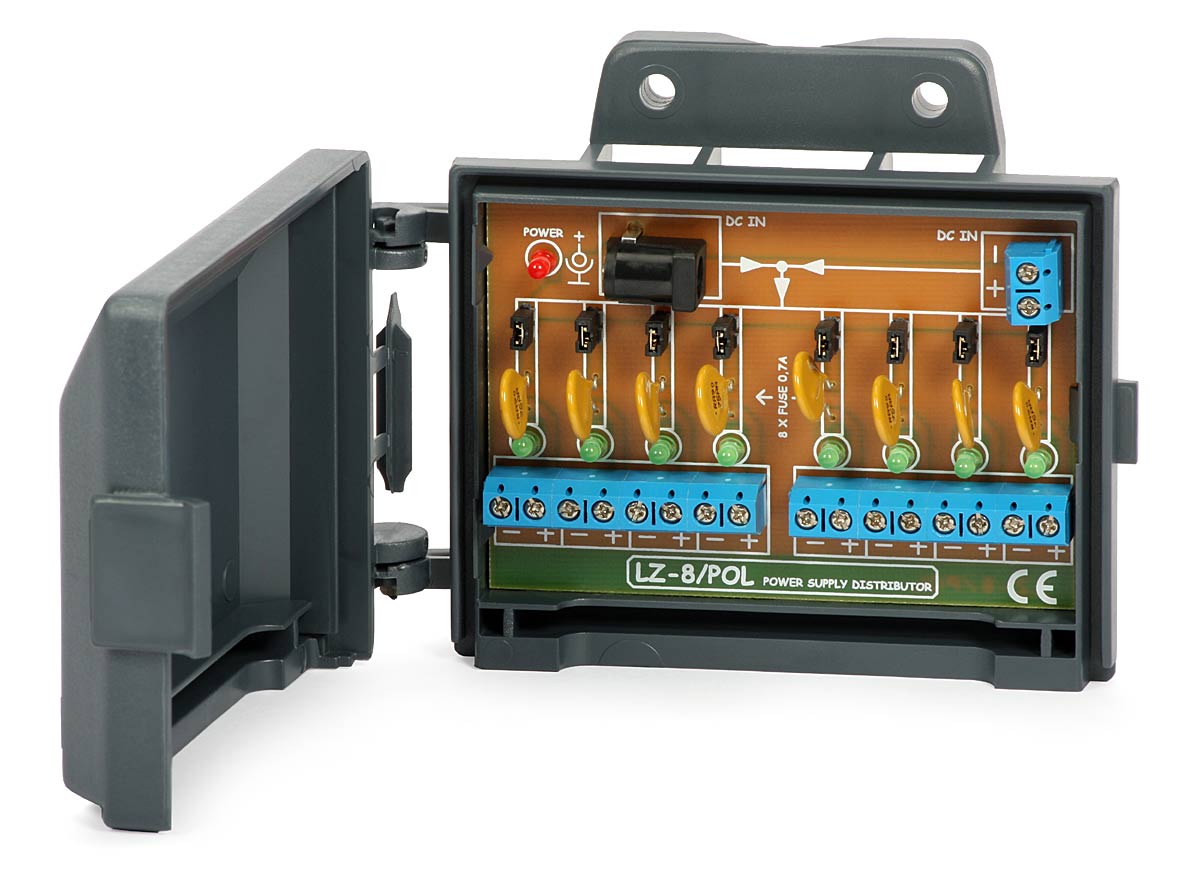

Rozgałęźnik zasilania LZ-8/POL

LZ-8/POL to prosty rozgałęźnik zasilania umożliwiający zasilanie kilku urządzeń z jednego zasilacza większej mocy. Łączówka rozgałęzia zasilanie na 8 wyjść, z których każde zabezpieczone jest bezpiecznikiem polimerowym i posiada diodę LED informującą o jego zadziałaniu (brak świecenia oznacza "przepalenie" bezpiecznika).

LZ-8/POL posiada dwa gniazda wejściowe zasilania, które są ze sobą połączone. Nie ma znaczenia do którego złącza doprowadzimy zasilanie, co umożliwia połączenie albo za pomocą wtyku DC 2.1/5.5, albo odizolowanymi przewodami. Pozwala to również łączyć szeregowo ze sobą łączówki np. zasilanie do gniazda DC IN, z zacisków kablowych (DC IN), za pomocą przewodu WT-2.1 do drugiej łączówki LZ-8/POL.

W urządzeniu występuje spadek napięcia na bezpiecznikach polimerowych, który zależy od poboru prądu: 160mV dla I=0,5A; 300mV dla I=0,7A. Przy przeciążeniu bezpiecznik polimerowy nagrzewa się do temperatury >100°C dlatego urządzenia nie stosować przy temperaturach większych niż 40°C.

Zasilając kamery na 12V przy użyciu kabla CAMSET 100 M6100_100 (19,5 Ω/km) lub CAMSET 50 M6050_100 (39,0 Ω/km) przy założeniu spadku napięcia do 11V można uzyskać maksymalne odległości zasilania kamery pokazane w tabelce.

Maksymalny prąd	CAMSET 100	CAMSET 50
150mA - kamera	160 metrów	85 metrów
650mA - kamera z termostatem	38 metry	19 metrów

Możliwe jest zamontowanie LZ-8/POL za pomocą wkrętów lub opaski zaciskowej do masztu lub ściany (opaska, wkręty nie wchodzą w skład zestawu). Bezsprzeczną zaletą stosowania LZ-8/POL przy systemach monitoringu z zasilaniem z centralnego punku jest dodatkowe zabezpieczenie antysabotażowe. Przy braku indywidualnego zabezpieczenia dla każdego toru prądowego, wystarczy aby intruz spowodował zwarcie dla jednej kamery, a cały układ zostanie pozbawiony zasilania.

Urządzenie posiada zworki, za pomocą których można w łatwy sposób odłączyć każde z wyjść.
