Antena ATK-LOG ALP LTE MIMO 2x2 10m przew. wtyk SMA 800-3000 MHz
Kod produktu: A7054_10|EAN:
288,00 zł netto
szt
Dostępność:Dostępny MAG
![](https://static.dipol.com.pl/images/pict/a7035++.jpg)
Przewód wychodzący z anteny ma długość 10 metrów i jest zakończony wtykiem SMA

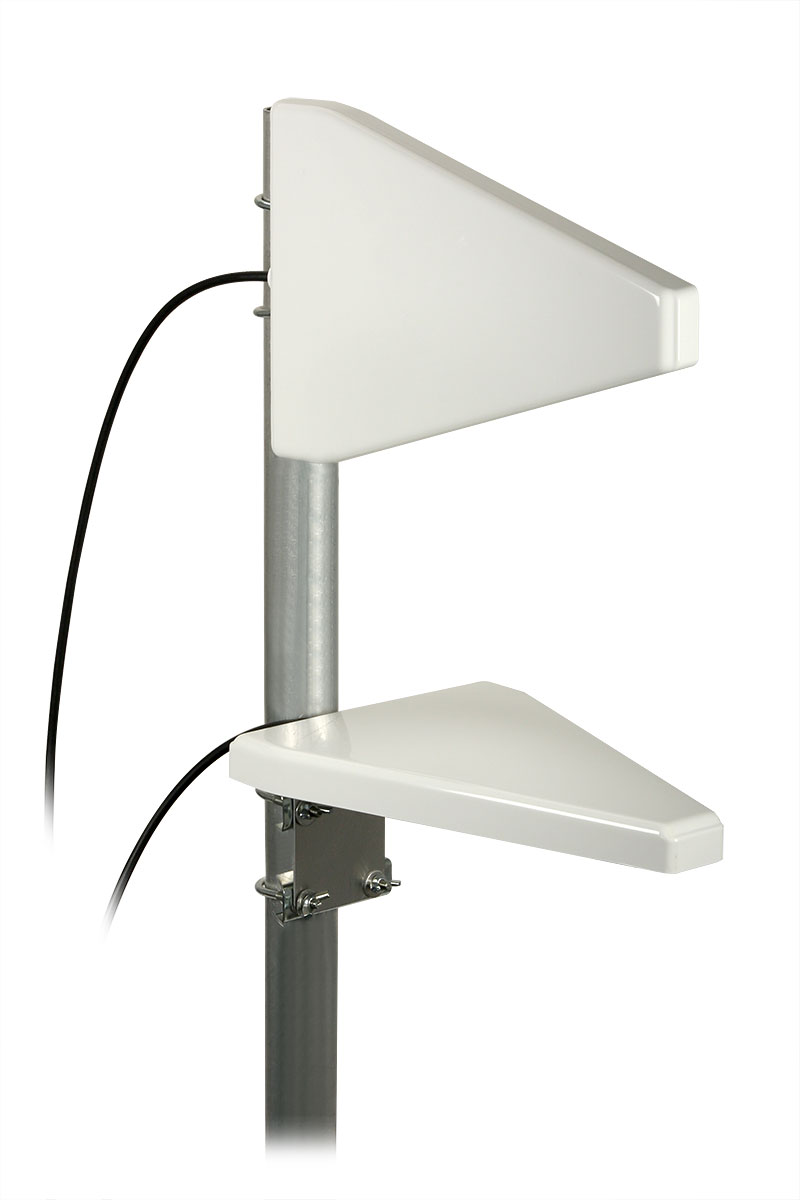

W skład zestawu wchodzą dwie takie same anteny- jedną antenę należy zamontować pionowo zaś drugą poziomo. Odległość pomiędzy antenami powinna wynosić minimum 37 cm.
Antena logarytmiczna ATK-LOG ALP LTE MIMO przeznaczona jest to stosowania w systemach telefonii GSM/DCS/UMTS/HSDPA/LTE pracujących w paśmie 800-3000 MHz. Znakomicie rozwiązuje często spotykany problem braku sygnału w miejscu instalacji modemu z kartą GSM/UMTS/LTE. W takiej sytuacji wystarczy zazwyczaj dołączenie do modemu anteny pozwalającej na uzyskanie wystarczającego sygnału. Dodatkowo antena posiada zintegrowany przewód o długości 10 metrów, zakończony wtykiem SMA.
Antena przeznaczona jest do współpracy z modemami LTE (wyposażonymi w dwa złącza antenowe), telefonami oraz modemami: GSM, DCS, 3G.
MIMO (ang. Multiple Input, Multiple Output) – rozwiązanie zwiększające przepustowość sieci bezprzewodowej polegające na transmisji wieloantenowej zarówno po stronie nadawczej, jak i po stronie odbiorczej.
Cechy wyróżniające:
- Pasmo: 800-3000 MHz,
- Zysk: do 9 dBi,
- Przewód 10 m,
- Wtyk SMA,
- VSWR: max 1,7,
- Technika MIMO,
- Zwarta dla prądu stałego,
Antena ta została przebadana pod kątem deklarowanych parametrów w Katedrze Elektroniki Akademii Górniczo-Hutniczej w Krakowie.
![](https://static.dipol.com.pl/images/images/info/d329.gif)
Charakterystyka promieniowania anteny
![](https://static.dipol.com.pl/images/images/info/d330.gif)
Charakterystyka promieniowania anteny
![](https://static.dipol.com.pl/images/images/info/d331.gif)
Wykres WFS
![](https://static.dipol.com.pl/images/images/info/d332.gif)
Zysk anteny
Nazwa | Antena ATK-LOG ALP LTE MIMO 800-3000 MHz |
Kod | A7054_10 |
Pasmo [MHz] | 800-3000 |
Zysk [dBi] | 9 |
Przewód [m] | 10 |
Złącze | wtyk SMA |
Polaryzacja | V |
Szerokość wiązki H [°] | 76 |
Szerokość wiązki V [°] | 66 |
VSWR | <1,7 |
Impednacja [Ω] | 50 |
Montaż do masztu [mm] | max. 45 |
Zwarta dla prądu stałego (DC) | Tak |
Opakowanie | karton |
Masa [kg] | 1,80 |
Długość [m] | 0,26 |
Specyfikacja
Załączniki |
