Antena ATK-LOG ALP LTE MIMO 2x2 20m przew. wtyk SMA 800-3000MHz
Kod produktu: A7054_20|EAN:
364,00 zł netto
szt
Dostępność:Dostępny MAG
![](https://www.dipol.com.pl/pict/a7035++.jpg)
Przewód wychodzący z anteny ma długość 20 metrów i jest zakończony wtykiem SMA

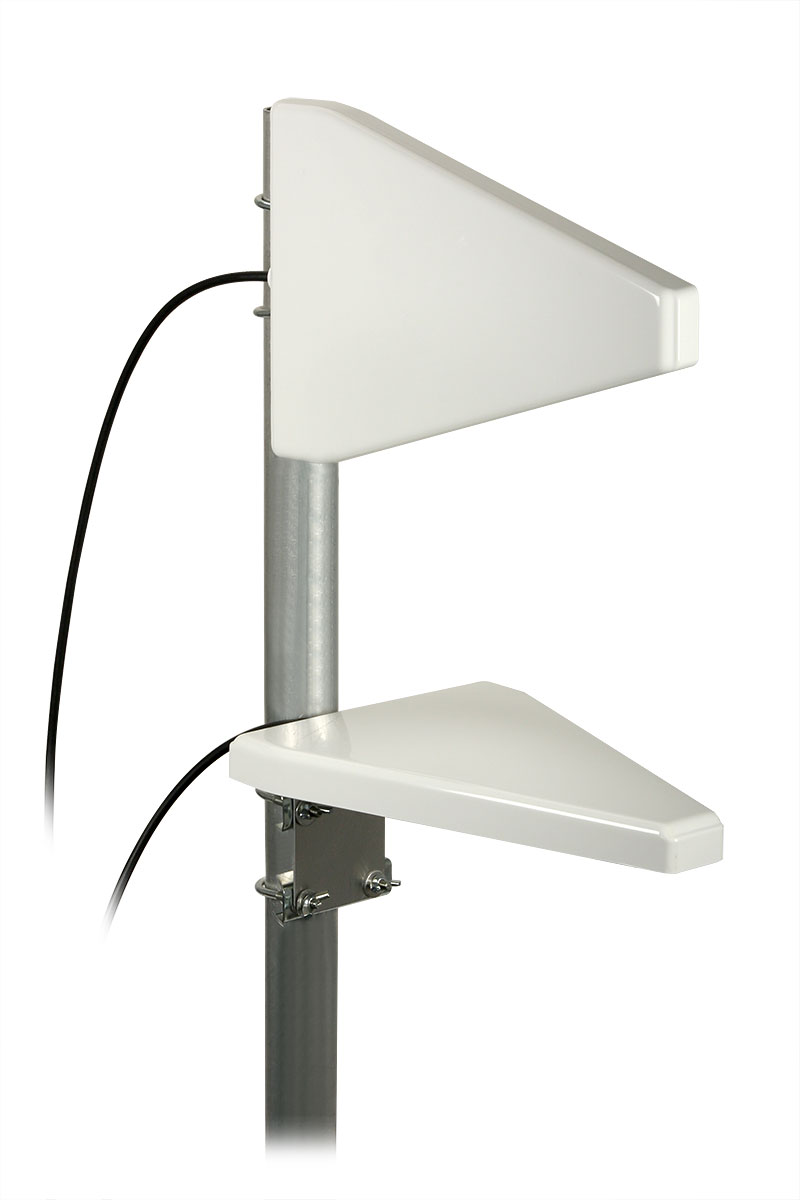

W skład zestawu wchodzą dwie takie same anteny- jedną antenę należy zamontować pionowo zaś drugą poziomo. Odległość pomiędzy antenami powinna wynosić minimum 37 cm.
Antena logarytmiczna ATK-LOG ALP LTE MIMO przeznaczona jest to stosowania w systemach telefonii GSM/DCS/UMTS/HSDPA/LTE pracujących w paśmie 800-3000 MHz. Znakomicie rozwiązuje często spotykany problem braku sygnału w miejscu instalacji modemu z kartą GSM/UMTS/LTE. W takiej sytuacji wystarczy zazwyczaj dołączenie do modemu anteny pozwalającej na uzyskanie wystarczającego sygnału. Dodatkowo antena posiada zintegrowany przewód o długości 15 metrów, zakończony wtykiem SMA.
Antena przeznaczona jest do współpracy z modemami LTE (wyposażonymi w dwa złącza antenowe), telefonami oraz modemami: GSM, DCS, 3G.
MIMO (ang. Multiple Input, Multiple Output) – rozwiązanie zwiększające przepustowość sieci bezprzewodowej polegające na transmisji wieloantenowej zarówno po stronie nadawczej, jak i po stronie odbiorczej.
Cechy wyróżniające:
- Pasmo: 800-3000 MHz,
- Zysk: do 9 dBi,
- Przewód 20 m,
- Wtyk SMA,
- VSWR: max 1,7,
- Technika MIMO,
- Zwarta dla prądu stałego,
Antena ta została przebadana pod kątem deklarowanych parametrów w Katedrze Elektroniki Akademii Górniczo-Hutniczej w Krakowie.
![](https://www.dipol.com.pl/images/info/d329.gif)
Charakterystyka promieniowania anteny
![](https://www.dipol.com.pl/images/info/d330.gif)
Charakterystyka promieniowania anteny
![](https://www.dipol.com.pl/images/info/d331.gif)
Wykres WFS
![](https://www.dipol.com.pl/images/info/d332.gif)
Zysk anteny
Nazwa | Antena ATK-LOG ALP LTE MIMO 2x2 | ||
Kod towaru | A7054_15 | ||
Rodzaj towaru | antena telekomunikacyjna | ||
Typ | antena MIMO, logarytmiczna | ||
Przewód | długość | m | 20 |
ilość przewodów | 2 | ||
rodzaj przewodu | Tri-LAN 240 | ||
Złącze | rodzaj | SMA | |
ilość | 2 | ||
Przeznaczenie | GSM/DCS/3G/LTE | ||
Producent | DIPOL | ||
Marka | ATK | ||
Zastosowanie | zewnętrzne | ||
Pasmo | MHz | 800-3000 | |
Maksymalny zysk | dBi | 9 | |
Impedancja | Ω | 50 | |
Kąt promieniowania |
pionowa polaryzacja | ° |
66 |
pozioma polaryzacja | ° | 76 | |
Polaryzacja | H,V | ||
VSWR | < 1,7 | ||
Max. średnica masztu | mm | 45 | |
Wymiary | mm | 260x230x120 | |
Pakowanie | |||
Opakowanie | Pudełko | ||
Wymiary | mm | 350x320x120 | |
Masa | kg | 2 |
