Antena 5G ATK-LOG ALP MIMO 2x2 10m przew. wtyk SMA 698-3800 MHz
Kod produktu: A7064_10|EAN:
350,00 zł netto
szt
Dostępność:Dostępny MAG
![](https://www.dipol.com.pl/pict/a7035++.jpg)
Przewody wychodzące z obu anten mają długość 10 metrów i są zakończone wtykiem SMA

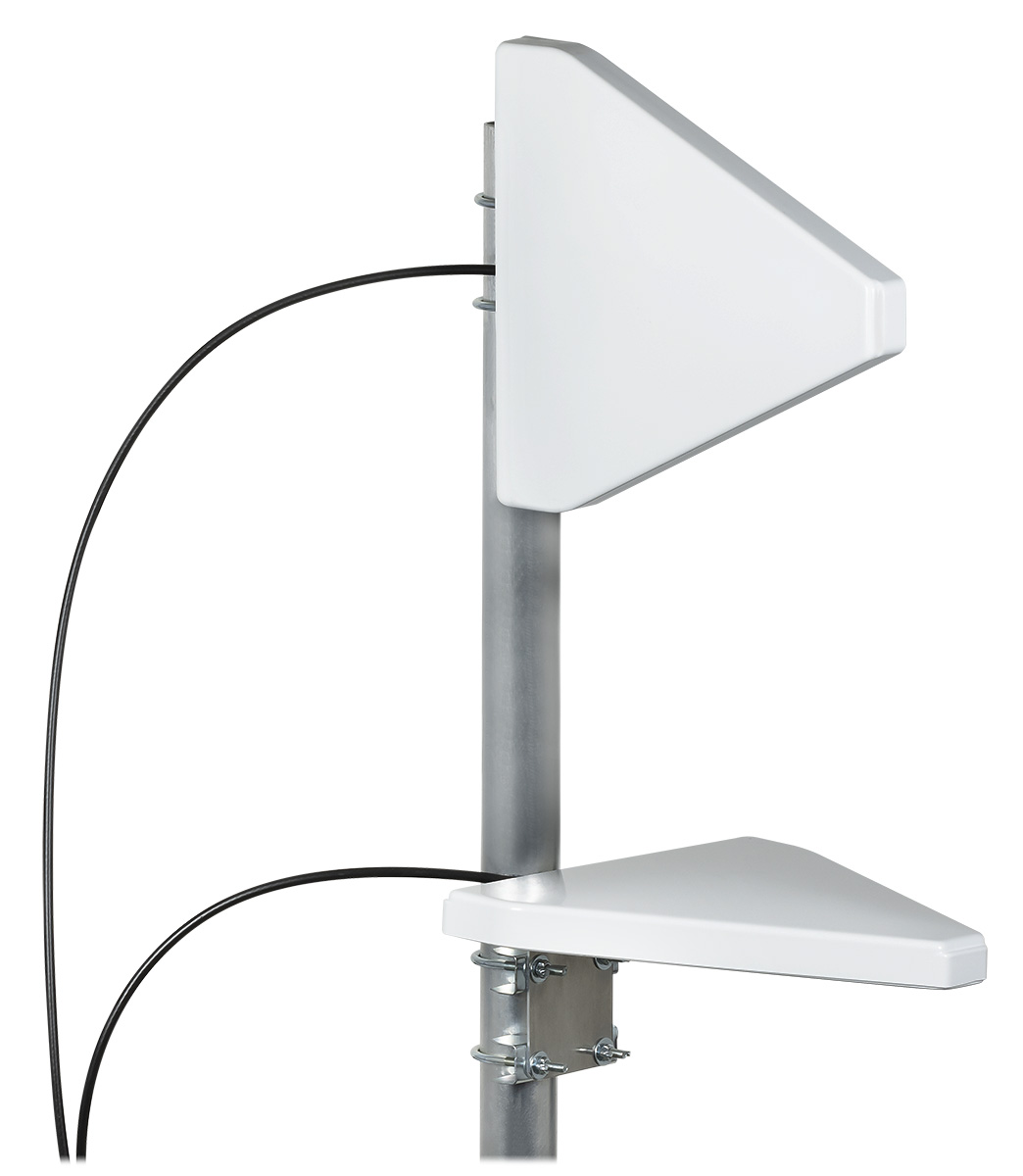

W skład zestawu wchodzą dwie takie same anteny- jedną antenę należy zamontować pionowo zaś drugą poziomo. Odległość pomiędzy antenami powinna wynosić minimum 37 cm.
Antena logarytmiczna ATK-LOG ALP 5G MIMO przeznaczona jest to stosowania w systemach telefonii GSM/DCS/UMTS/HSDPA/LTE/5G pracujących w paśmie 698-3800 MHz. Znakomicie rozwiązuje często spotykany problem braku sygnału w miejscu instalacji modemu z kartą GSM/UMTS/LTE/5G. W takiej sytuacji wystarczy zazwyczaj dołączenie do modemu anteny pozwalającej na uzyskanie wystarczającego sygnału. Dodatkowo antena posiada 2 przewody o długości 10 metrów, zakończone wtykiem SMA.
Antena przeznaczona jest do współpracy z modemami LTE/5G (wyposażonymi w dwa złącza antenowe), telefonami oraz modemami: GSM, DCS, 3G, LTE, 5G.
MIMO (ang. Multiple Input, Multiple Output) – rozwiązanie zwiększające przepustowość sieci bezprzewodowej polegające na transmisji wieloantenowej zarówno po stronie nadawczej, jak i po stronie odbiorczej.
Cechy wyróżniające:
- Pasmo: 698-3800 MHz,
- Zysk: do 9 dBi,
- Przewód 10 m,
- Wtyk SMA,
- VSWR: max 2,3,
- Technika MIMO,
- Zwarta dla prądu stałego,
Antena ta została przebadana pod kątem deklarowanych parametrów w Katedrze Elektroniki Akademii Górniczo-Hutniczej w Krakowie.
![](https://www.dipol.com.pl/images/info/infor_0011.gif)
Wykres współczynnika odbicia anteny.
![](https://www.dipol.com.pl/images/info/infor_0012.gif)
Zysk anteny
![](https://www.dipol.com.pl/images/info/infor_0013.jpg)
Zysk energetyczny opracowanej anteny dla częstotliwości 698 MHz.
![](https://www.dipol.com.pl/images/info/infor_0014.jpg)
Zysk energetyczny opracowanej anteny dla częstotliwości 830 MHz.
![](https://www.dipol.com.pl/images/info/infor_0015.jpg)
Zysk energetyczny opracowanej anteny dla częstotliwości 960 MHz.
![](https://www.dipol.com.pl/images/info/infor_0016.jpg)
Zysk energetyczny opracowanej anteny dla częstotliwości 1,71 GHz.
![](https://www.dipol.com.pl/images/info/infor_0017.jpg)
Zysk energetyczny opracowanej anteny dla częstotliwości 2,2 GHz.
![](https://www.dipol.com.pl/images/info/infor_0018.jpg)
Zysk energetyczny opracowanej anteny dla częstotliwości 2,7 GHz.
![](https://www.dipol.com.pl/images/info/infor_0019.jpg)
Zysk energetyczny opracowanej anteny dla częstotliwości 3,3 GHz.
![](https://www.dipol.com.pl/images/info/infor_0020.jpg)
Zysk energetyczny opracowanej anteny dla częstotliwości 3,5 GHz.
![](https://www.dipol.com.pl/images/info/infor_0021.jpg)
Zysk energetyczny opracowanej anteny dla częstotliwości 3,8 GHz.
Nazwa | Antena ATK-LOG ALP 5G MIMO 2x2 | ||
Kod towaru | A7064_10 | ||
Rodzaj towaru | antena telekomunikacyjna | ||
Typ | antena MIMO, logarytmiczna | ||
Przewód | długość | m | 10 |
ilość przewodów | 2 | ||
rodzaj przewodu | Tri-LAN 240 | ||
Złącze | rodzaj | SMA | |
ilość | 2 | ||
Przeznaczenie | GSM/DCS/3G/LTE/5G | ||
Producent | DIPOL | ||
Marka | ATK | ||
Zastosowanie | zewnętrzne | ||
Pasmo | MHz | I - 698-960 II - 1710-2700 III - 3300-3800 |
|
Maksymalny zysk | dBi | 9 | |
Impedancja | Ω | 50 | |
Kąt promieniowania |
pionowa polaryzacja | ° |
I - 70 |
pozioma polaryzacja | ° | I - 125 II - 100 III - 80 |
|
Polaryzacja | H,V | ||
VSWR | < 1,83 | ||
Max. średnica masztu | mm | 45 | |
Wymiary | mm | 250x230x120 | |
Pakowanie | |||
Opakowanie | Pudełko | ||
Wymiary | mm | 350x320x120 | |
Masa | kg | 1,6 |
Specyfikacja
Załączniki |
