Antena 5G ATK-LOG ALP MIMO 2x2 5 m przewodu wtyk SMA 698-3800 MHz
Kod produktu: A7064_5|EAN:
289,80 zł netto
szt
Dostępność:Dostępny MAG
Przewody wychodzące z obu anten mają długość 5 metrów i są zakończone wtykiem SMA

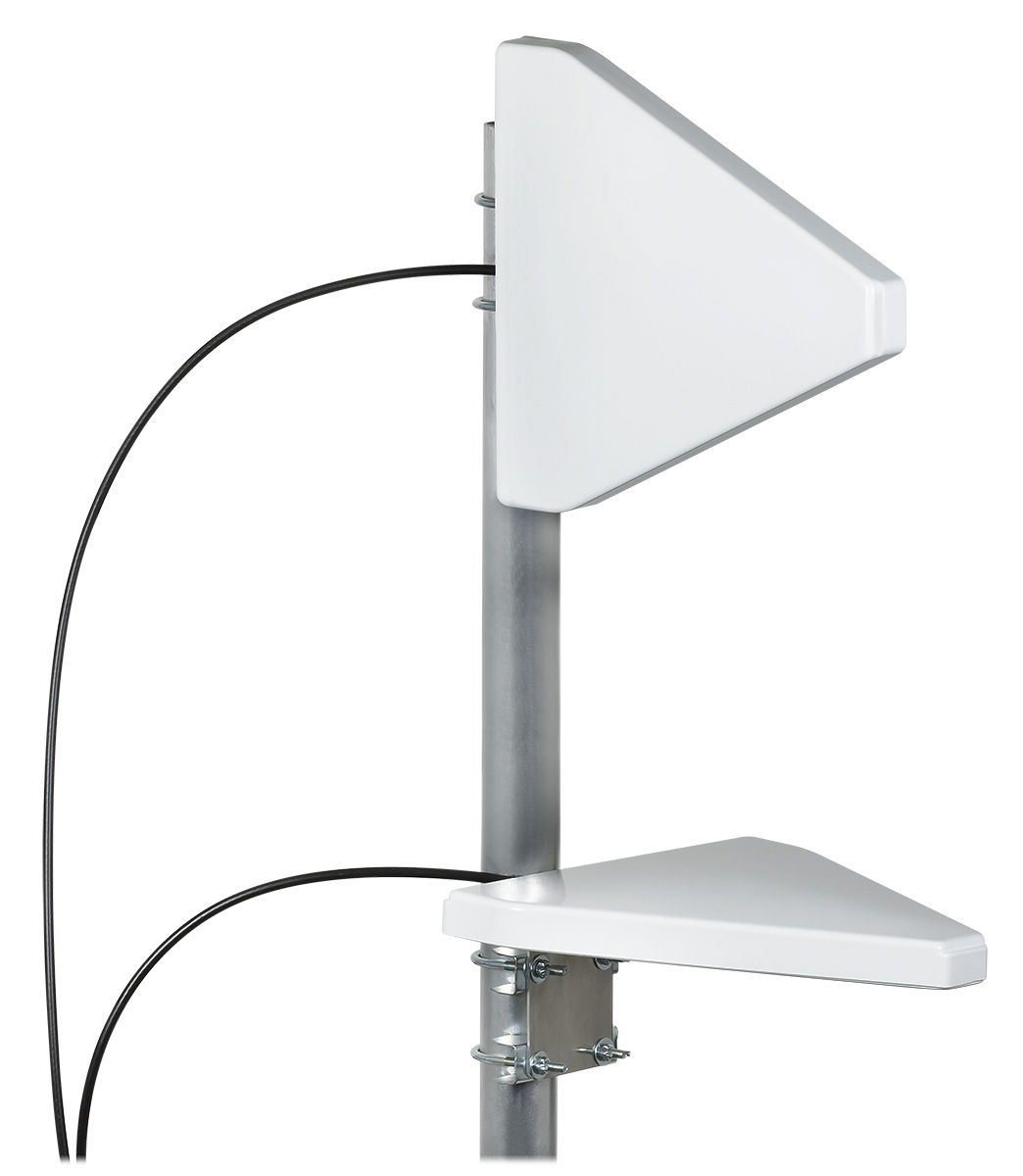

W skład zestawu wchodzą dwie takie same anteny- jedną antenę należy zamontować pionowo zaś drugą poziomo. Odległość pomiędzy antenami powinna wynosić minimum 37 cm.
Antena logarytmiczna ATK-LOG ALP 5G MIMO przeznaczona jest to stosowania w systemach telefonii GSM/DCS/UMTS/HSDPA/LTE/5G pracujących w paśmie 698-3800 MHz. Znakomicie rozwiązuje często spotykany problem braku sygnału w miejscu instalacji modemu z kartą GSM/UMTS/LTE/5G. W takiej sytuacji wystarczy zazwyczaj dołączenie do modemu anteny pozwalającej na uzyskanie wystarczającego sygnału. Dodatkowo antena posiada 2 przewody o długości 5 metrów, zakończone wtykiem SMA.
Antena przeznaczona jest do współpracy z modemami LTE/5G (wyposażonymi w dwa złącza antenowe), telefonami oraz modemami: GSM, DCS, 3G, LTE, 5G.
MIMO (ang. Multiple Input, Multiple Output) – rozwiązanie zwiększające przepustowość sieci bezprzewodowej polegające na transmisji wieloantenowej zarówno po stronie nadawczej, jak i po stronie odbiorczej.
Cechy wyróżniające:
- Pasmo: 698-3800 MHz,
- Zysk: do 9 dBi,
- Przewód 5 m,
- Wtyk SMA,
- VSWR: max 2,3,
- Technika MIMO,
- Zwarta dla prądu stałego,
Antena ta została przebadana pod kątem deklarowanych parametrów w Katedrze Elektroniki Akademii Górniczo-Hutniczej w Krakowie.
Wykres współczynnika odbicia anteny.
Zysk anteny
Zysk energetyczny opracowanej anteny dla częstotliwości 698 MHz.
Zysk energetyczny opracowanej anteny dla częstotliwości 830 MHz.
Zysk energetyczny opracowanej anteny dla częstotliwości 960 MHz.
Zysk energetyczny opracowanej anteny dla częstotliwości 1,71 GHz.
Zysk energetyczny opracowanej anteny dla częstotliwości 2,2 GHz.
Zysk energetyczny opracowanej anteny dla częstotliwości 2,7 GHz.
Zysk energetyczny opracowanej anteny dla częstotliwości 3,3 GHz.
Zysk energetyczny opracowanej anteny dla częstotliwości 3,5 GHz.
Zysk energetyczny opracowanej anteny dla częstotliwości 3,8 GHz.
| Nazwa | Antena ATK-LOG ALP 5G MIMO 2x2 | ||
| Kod towaru | A7064_5 | ||
| Rodzaj towaru | antena telekomunikacyjna | ||
| Typ | antena MIMO, logarytmiczna | ||
| Przewód | długość | m | 5 |
| ilość przewodów | 2 | ||
| rodzaj przewodu | Tri-LAN 240 | ||
| Złącze | rodzaj | SMA | |
| ilość | 2 | ||
| Przeznaczenie | GSM/DCS/3G/LTE/5G | ||
| Producent | DIPOL | ||
| Marka | ATK | ||
| Zastosowanie | zewnętrzne | ||
| Pasmo | MHz | I - 698-960 II - 1710-2700 III - 3300-3800 |
|
| Maksymalny zysk | dBi | 9 | |
| Impedancja | Ω | 50 | |
| Kąt promieniowania |
pionowa polaryzacja | ° |
I - 70 |
| pozioma polaryzacja | ° | I - 125 II - 100 III - 80 |
|
| Polaryzacja | H,V | ||
| VSWR | < 1,83 | ||
| Max. średnica masztu | mm | 45 | |
| Wymiary | mm | 250x230x120 | |
| Pakowanie | |||
| Opakowanie | Pudełko | ||
| Wymiary | mm | 350x320x120 | |
| Masa | kg | 1,6 | |
Specyfikacja
