Wysokiej jakości przewód koncentryczny TRISET PLUS E1016_500 dedykowany zarówno do instalacji indywidualnych jak i zbiorczych. Z powodzeniem może być stosowany w instalacjach naziemnej telewizji cyfrowej DVB-T, radia FM/DAB oraz systemach multiswitchowych (telewizja naziemna DVB-T oraz satelitarna DVB-S/S2).

• zgodny ze standardem class A+,
• potrójny ekran - pierwsza folia Al/PET/SY przyklejona do dielektryka + oplot 81% + druga folia Al/PET przyklejona do płaszcza
• zgodny z wymaganiami rozporządzenia MTBiGM,
• spełnia wymogi normy na przyspieszone starzenie IEC68-2 część 3,
• miedziany rdzeń 1,13 mm,
• niska tłumienność,
• znakomite dopasowanie,
• wysoka skuteczność ekranowania - w większości zakresu spełnia wymóg class A++,
• 81% pokrycie oplotem
• 5 lat gwarancji.

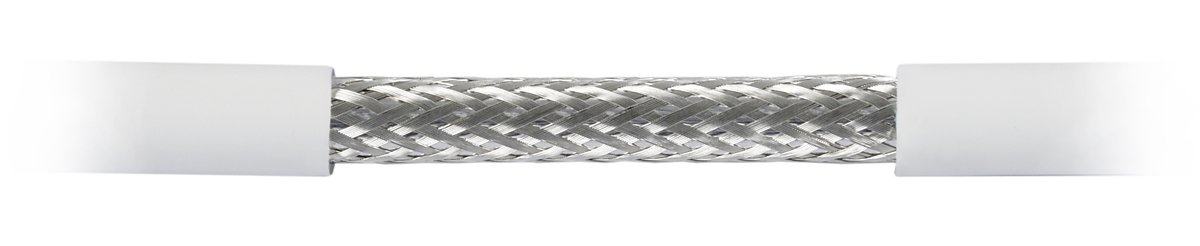

Widok przewodu

Przewód koncentryczny 75 Om TRISET PLUS E1016 został przebadany w jednostce notyfikowanej L.S. Fire Testing Institute Srl o numerze 2479 i uzyskał klasę Eca reakcji na ogień.

Przewód koncentryczny 75 Om TRISET PLUS E1016 spełnia normę EN50117 i jest zgodny ze standardem klasy A w całym paśmie transmisyjnym w przedziale częstotliwości 5 - 3000 MHz.

Posiada deklarację zgodności z dyrektywą CPR, LVD, RoHS.

Rozporządzenie MTBiGM z dnia 6 listopada 2012 r w § 192e pkt 4 precyzuje następujące wymagania dla przewodów koncentrycznych w instalacjach teletechnicznych budynków zbiorowego zamieszkania:

Wymagania		Charakterystyka TRISET PLUS
Kategoria RG-6 lub wyższa		Kable z rodziny TRISET są kablami kategorii RG-6 o podwyższonych parametrach
Podwójny ekran: folia aluminiowa + oplot o gęstości ≥ 77%		Potrójny ekran: pierwsza folia Al/PET/SY przyklejona do dielektryka + oplot 81% + druga folia Al/PET przyklejona do płaszcza
Miedziana żyła wewnętrzna o średnicy nie mniejszej niż jeden milimetr.		Żyła miedziana o średnicy 1,13mm
Klasa A	Skuteczność ekranowania 0,03...1 GHz ≥ 85 dB 1...2 GHz ≥ 75 dB 2...3 GHz ≥ 65 dB	Skuteczność ekranowania 0,03...1 GHz ≥ 97 dB 1...2 GHz ≥ 97 dB 2...3 GHz ≥ 93 dB
	Impedancja sprzężeniowa < 5 mΩ/m	Impedancja sprzężeniowa < 1,2 mΩ/m



Przewód sprzedawany jest w ilościach nominalnych:

• 100m E1016_100,
• 200m E1016_200,
• 500m E1016_500,

TRISET PLUS E1016 posiada 81% pokrycie oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych.

Wysokiej jakości, potrójnie ekranowany (pierwsza folia Al/PET/SY przyklejona do dielektryka + oplot 81% + druga folia Al/PET przyklejona do płaszcza) kabel koncentryczny typu RG6 posiada żyłę wewnętrzną wykonaną z drutu miedzianego o średnicy 1,13 mm, co sprawia, że kabel posiada bardzo dobre parametry tłumiennościowe. Rdzeń ten nie ulega korozji, a przewód nie jest sztywny.

Dzięki wysokiej jakości wykonania oraz dobrym parametrom elektrycznym przewód TRISET PLUS E1016 cieszy się niesłabnącą popularnością wśród wielu instalatorów. Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych.

Kabel został wykonany z zachowaniem ostrych rygorów jakościowych, z małymi dopuszczalnymi odchyłkami od parametrów nominalnych.

Dla zabezpieczenia minimalnego promienia gięcia przewodu umieszczane w ścianach przewody powinny być układane w rurkach/peszlach.

Szczegółowe parametry kabla TRISET PLUS (.pdf)




Kable koncentryczne podlegają naturalnemu procesowi starzenia co owocuje zwiększaniem tłumienności. Jakość kabla w procesie przyspieszonego starzenia definiuje norma IEC68-2 część 3. Triset całkowicie ją spełnia i na tej podstawie zostaje udzielona gwarancja 5 letnia.

Kod towaru			E1016
Rodzaj towaru			Przewód koncentryczny
Typ			TRISET PLUS
Marka			TRISET
Długość przewodu		m	500
Zastosowanie			wewnętrzny
Klasa kabla			RG-6
Zgodność z Rozporządzeniem MTBiGM			TAK
Klasa CPR			Eca
Właściwości fizyczne
Impedancja		Ω	75
Klasa ekranowania			A+
Impedancja transferowa TI		mΩ/m	<1.2
Żyła	materiał		miedziana
	średnica	mm	1.13
Dielektryk	spienienie		fizyczne
	średnica	mm	4,8
Ekran
Ilość warstw			3
Kabel żelowany			NIE
Pierwsza folia	przyklejona do dielektryka		TAK
	materiał		Al/PET/SY
	wymiary	μm	40/12/30
	całkowita grubość	μm	85
Oplot	materiał		aluminim
	średnica drutu	mm	0,12
	Ilość drutów	szt.	24x6
	kąt nawiniecia	stopnie	18,13
	pokrycie	%	81
Druga folia	przyklejona do płaszcza		TAK
	materiał		AL/PET
	grubość warstwy	μm	-
	całkowita grubość	μm	25
Płaszcz	materiał		PVC
	grubość	mm	0.64
	średnica	mm	6.85
	kolor		biały (RAL9010)
Własności elektryczne
Rezystancja w temperaturze 20 °C		Ω/km	16,85
Pojemność		pF/m	52
Współczynnik skrócenia fali		%	84
Własnośći mechaniczne
Temperatura pracy		°C	-30...+70
Temperatura układania		°C	-5...+40
Minimalny promień gięcia		mm	70(jednokrotnie) 140(wielokrotnie)
Masa		kg/m
Jednostka sprzedaży		m	500
Pakowanie
Karton	wymiary	cm	-
	ilość przewodu	m	-
Szpula	średnica	mm	390
	szerokość	mm	270
	średnica otworu	mm	52
	ilość przewodu	m	500



Według normy EN50117 przewody koncentryczne, w zależności od skuteczności ekranowania, dzielimy na klasy:C, B, A, A+, A++.

Triset 113 ma najlepszą skuteczność ekranowania z kabli klasy abonenckiej dostępnych na rynku (pomiędzy klasą A i A+).

Klasa	5-30 MHz [mΩ/m]	30-1000 MHz [dB]	1-2 GHz [dB]	2-3 GHz [dB]
C	50	75	65	55
B	15	75	65	55
A	5	85	75	65
A+	2,5	95	85	75
A++	0,9	105	95	85
