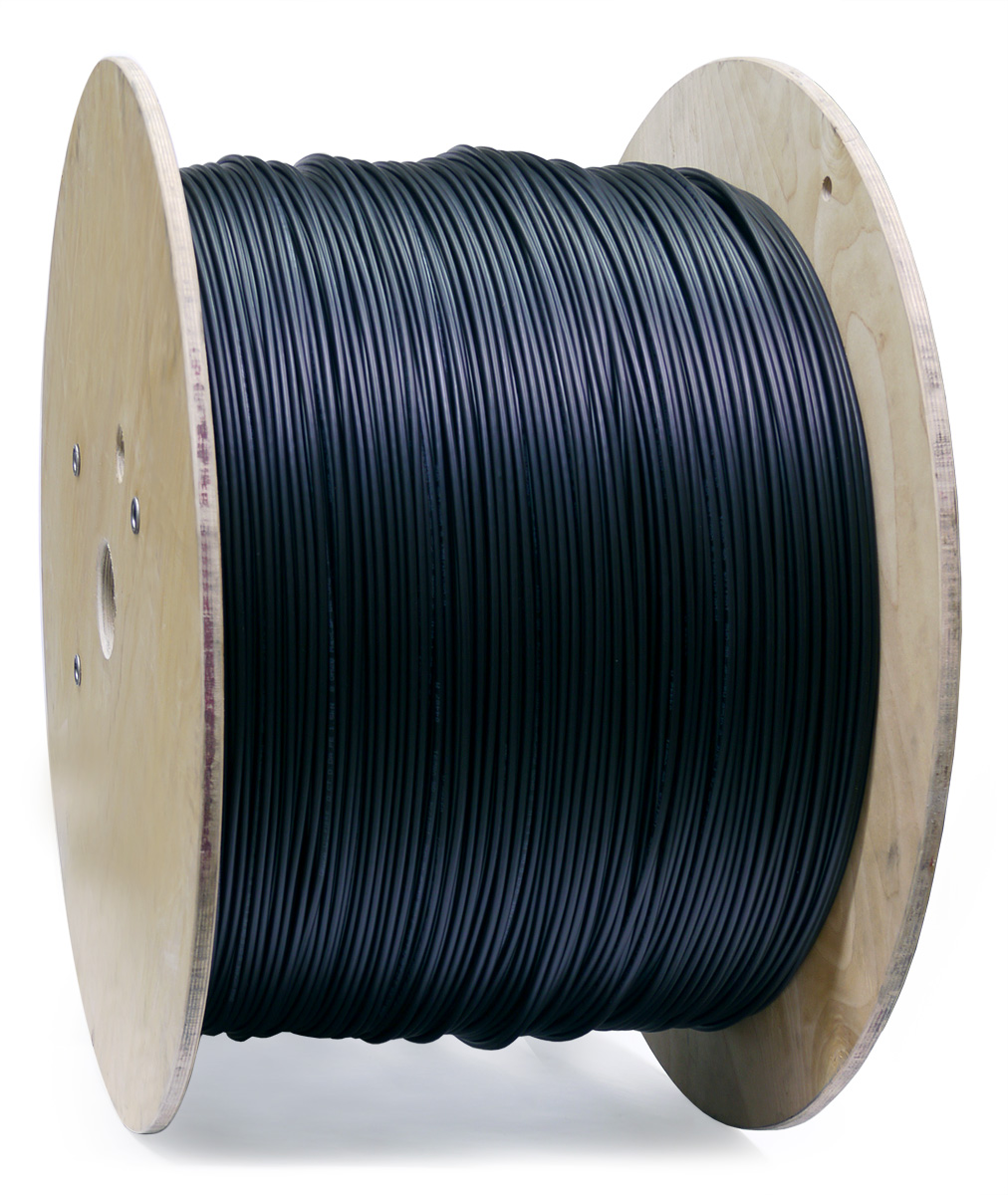

Kabel zewnętrzny DRAKA A-DQ(ZN)B2Y SM (12 włókien G,652D) 3 kN - 1 m
3,25 zł
netto
Dostępność:
Dostępny MAG
Opis
Cechy wyróżniające:
- kabel zewnętrzny, wysoce odporny na UV
- możliwość układania w kanalizacji teletechnicznej oraz bezpośrednio w ziemi
- łatwy w zaciąganiu - powłoka zapewnia dobry poślizg
- wysoka odporność na rozciąganie - 3000 N
- tuba centralna 2,8 mm wypełniona żelem
- 12 włókien jednomodowych G.652D 9/125 μm
- szklane włókna wzmacniające kabel i zapewniające podstawową ochronę antygryzoniową
- powłoka LLDPE (niskociśnieniowy liniowy polietylen)
- włókna w powłoce o średnicy 250 μm
- klasa CPR: Fca
Kabel światłowodowy DRAKA A-DQ(ZN)B2Y 12SM to kabel przeznaczony do zastosowań zewnętrznych. Włókna jednomodowe umieszczone są w tubie centralnej wypełnionej żelem. Żel wypełniający tubę stanowi warstwę ochronną dla włókien światłowodowych, amortyzując przemieszczanie się włókien przy ruchach kabla oraz zabezpiecza włókna przed oddziałaniem warunków atmosferycznych. Zastosowane w konstrukcji kabla włókna szklane mają na celu zabezpieczenie tuby centralnej z włóknami światłowodowymi przed uszkodzeniami mechanicznymi oraz gryzoniami.
Kabel przeznaczony do zastosowań zewnętrznych można:
- ułożyć w ziemi, przy czym zalecane jest stosowanie rur osłonowych
- ułożyć na dachu budynku (powłoka odporna na UV)
- prowadzić napowietrznie (zalecane jest wykorzystanie linki nośnej dla odległości większej niż 10m)
Schemat kolorystyczny włókien:
| 1. Czerwony | 13. Czerwony + oznaczenie co 70mm |
| 2. Zielony | 14. Zielony + oznaczenie co 70mm |
| 3. Niebieski | 15. Niebieski + oznaczenie co 70mm |
| 4. Żółty | 16. Żółty + oznaczenie co 70mm |
| 5. Biały | 17. Biały + oznaczenie co 70mm |
| 6. Szary | 18. Szary + oznaczenie co 70mm |
| 7. Brązowy | 19. Brązowy + oznaczenie co 70mm |
| 8. Fioletowy | 20. Fioletowy + oznaczenie co 70mm |
| 9. Turkusowy | 21. Turkusowy + oznaczenie co 70mm |
| 10. Czarny | 22. Biały + oznaczenie co 35mm |
| 11. Pomarańczowy | 23. Pomarańczowy + oznaczenie co 70mm |
| 12. Różowy | 24. Różowy + oznaczenie co 70mm |
Parametry techniczne:
| Nazwa (typ kabla) | A-DQ(ZN)B2Y |
| Kod | L79512 |
| Liczba włókien | 12 |
| Średnica zewnętrzna kabla | 6,7 mm |
| Masa kabla | 40 kg / 1000 m |
| Rodzaje włókien | jednomodowe, G.652.D 9/125 μm |
| Powłoka pojedyńczego włókna | 250 μm |
| Maksymalna siła naciągu | 3000 N |
| Siła naciągu statyczna | 1000 N |
| Odporność na zgniatanie | 20 Nm |
| Min. promień gięcia (statyczny) | 67 mm |
| Min. promień gięcia (instalacyjny) | 134 mm |
| Przenikanie wody | Brak wody na wolnym końcu (metoda F5B) |
| Temperatura przechowywania | - 40... 60oC |
| Temperatura pracy | - 30... 70oC |
| Temperatura instalacji | - 15... 70oC |
Konstrukcja kabla
 |
1. Włókno światłowodowe w powłoce 250 μm, 2. Żel wypełniający tubę, 3. Tuba centralna, 4. Włókna aramidowe, 5. Powłoka LLDPE. |
|
Cena dotyczy 1 metra kabla.
W poniższej tabeli pokazano możliwe warianty oznaczenia
wg europejskiego standardu nazewnictwa wg normy DIN/VDE 0888:
| przykładowe oznaczenie | Oznacznia wg europejskiego standardu nazewnictwa wg normy DIN/VDE 0888 |
| A | A/I lub U - kabel uniwersalny A - zewnętrzny I - wewnętrzny |
| D | D - tuba wypełniona żelem V - tuba ścisła K - tuba elastyczna W - skręcone tuby luźne wypełnione żelem |
| Q | Q - wodoodporny na całej długości ze względu na ułożenie włókien lub zastosowanie pęczniejącego materiału F - wodoodporność zapewniona poprzez zastosowanie materiału samowypełniającego ubytki w płaszczu |
| (ZN) | centralny element wzmacniający wykonany z tworzywa |
| B | B - wzmocnienie antygryzoniowe wykonane z włókna szklanego lub aramidu SR - zmocnienie antygryzoniowe, metalowe |
| H | H - płaszcz zewnętrzny bezhalogenowy 2Y - płaszcz zewnętrzny z PE Y - płaszcz zewnętrzny z PVC |
| 24 | Liczba włókien lub liczba tub x liczba włókien w tubie |
| G | G - włókno gradientowe, wielomodowe E - włókno jednomodowe |
| 9/125 | Średnica rdzenia włókna/średnica płaszcza włókna |
| OS2 | Kategoria / Standard włókna |
