Zespół masztowy 12 zabezpieczeń przeciwprzepięciowych ZMZ-12 Signal do instalacji multiswitchowych
535,00 zł
netto
Dostępność:
Dostępny MAG
Opis
ZMZ-12 Zespół masztowy 12 zabezpieczeń przeciwprzepięciowych Signal R48612 został zaprojektowany w celu zapewnienia kompleksowej ochrony zbiorczej instalacji telewizyjnej, w szczególności instalacji multiswitchowej. Pozwala na zabezpieczenie systemu odbioru telewizji naziemnej i satelitarnej przed skutkami przepięć oraz napięć wyindukowanych w przewodach na skutek wyładowań atmosferycznych. Przeznaczony jest do montażu na maszcie za pomocą uchwytu R90610D.
Zgodnie z postanowieniami rozporządzenia Ministerstwa Transportu Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012 (Dz.U. 2012 nr 0 poz. 1289 2013.02.23): "Instalacje antenowe wychodzące ponad dach oraz dłuższe ciągi instalacji antenowych w budynkach (przekraczające 10 m) powinny być chronione ochronnikami zabezpieczającymi od przepięć od wyładowań bezpośrednich i pośrednich."

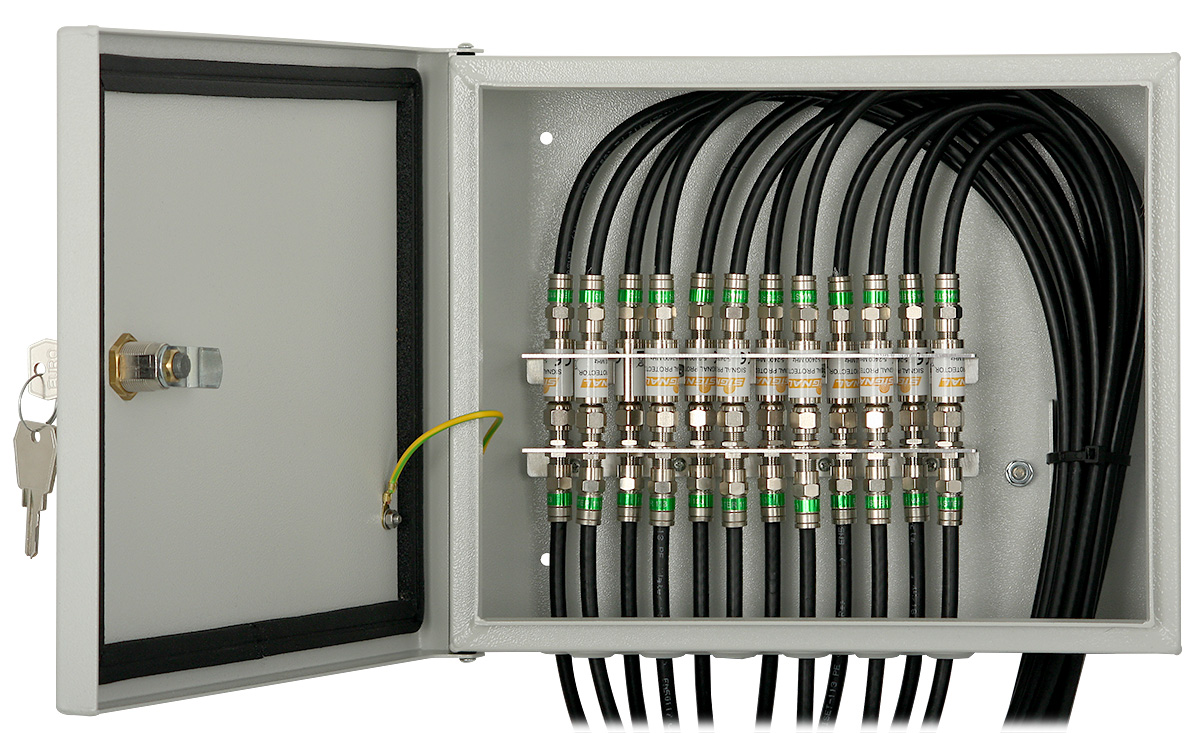

Skrzynka wyposażona została w 12 ochronników R48602 pozwalających na zabezpieczenie:
- 2 multiswitchowych torów satelitarnych (w sumie 8 przewodów - po 4 pary polaryzacja-pasmo dla każdego z satelitów),
- 2 torów radiowych (FM, DAB),
- 2 torów telewizji naziemnej DVB-T (UHF1, UHF2).
Cechy wyróżniające:
- 12 ochronników pozwalających na zabezpieczenie 12 torów sygnałowych,
-
skrzynka wewnętrzna / zewnętrzna wykonana ze stopu aluminium PA 11, malowana lakierem proszkowym w kolorze RAL 7035,
-
montaż do masztu o średnicy 40 do 60 mm za pomocą uchwytu R90610D,
-
drzwiczki uszczelnione, uziemione, mocowane na dwóch zawiasach, zamykane na zamek bębenkowy,
- montaż na ścianie,
-
otwory z dławnicami pozwalające na łatwe wprowadzenie oraz wyprowadzenie przewodów,
- zacisk uziemiający fi 6 z kabel oczkiem,
- opakowanie karton.
Przewody wyprowadzone ze skrzynki należy podłączyć do pierwszych elementów aktywnych w instalacji (wzmacniacze magistrali multiswitchowej, wzmacniacze TV naziemnej, itp.). Konieczne jest uziemienie skrzynki wg obowiązujących przepisów.
Skrzynka zaprojektowana została w taki sposób, aby umożliwić łatwe prowadzenie kabli oraz stosowanie wszystkich typów złącz. Do połączenia anten z ochronnikami zaleca się stosowanie przewodu Triset-113 PE E1017 oraz złącz F 113 MASTER E80342; w magistrali kablowej, w przypadku dużych odległości zaleca się stosowanie kabli magistralnych, np. Triset-11 PE E1025 oraz złącz F MASTER 11 E80362.
Dane techniczne
| Nazwa | ZMZ-12 Zespół masztowy 12 zabezpieczeń przeciwprzepięciowych Signal |
| Kod | R48614 |
| Liczba ochronników | 12 |
| Montaż | na maszcie 40...60 mm za pomocą uchwytu R90610D |
| Sposób prowadzenia przewodów | od dołu |
| Typ złącza przewodów | F |
| Montaż na zewnątrz / wewnątrz | Tak / Tak |
| Ilość otworów wejściowych | 1 |
| Ilość otworów wyjściowych | 12 |
| Średnica otworów wej./wyj.[mm] | 12x16,5 / 1x43 |
| Dławnice | 12 sztuk PDEN 16M elastomer termoplastyczny TPE średnica przewodu 5-11 mm |
| Materiał skrzynki | stop aluminium PA 11 |
| Rodzaj wykończenia | lakier RAL 7035 |
| Drzwiczki | uziemione kauczukowa uszczelka w korusie dwa zawiasy zamek bębenkowy na klucz |
| Zacisk uziemiający skrzynki | Tak, fi 6 mm, kabeloczko |
| Wymiary skrzynki [mm] | 305x250x110 |
| Masa zespołu ZPZ-12 [kg] | 2,0 |
| Informacje n/t ochronników | |
| Pasmo pracy [MHz] | 5 - 2400 |
| Wejście | gniazdo F |
| Wyjście | gniazdo F |
| Tłumienie wtrąceniowe [dB] | typowe 0,8 dla 1GHz typowe 1,2 dla 2GHz |
| Dopasowanie [dB] | typowe 12 |
| Maksymalny prąd [kA] dla 8/20 [µs] | 8 |
| Impedancja [Ω] | 75 |
| Przejście stałoprądowe | Tak |
| Napięcie przebicia DC [V] przy 100 [V/s] | 230+/-42 |
| Współczynnik ekranowania [dB] | > 90 (EN 50083-2/A1, klasa A) |
| Poziom ochrony [V] przy 1 [kV/µs] | ≤ 800 |
