Przewód koncentryczny 75 Om DIPOLNET RG-6 Cu E1230 został przebadany w jednostce notyfikowanej ISSeP o numerze 2659 i uzyskał klasę Eca reakcji na ogień.

Wysokiej jakości przewód koncentryczny dedykowany zarówno do instalacji indywidualnych jak i zbiorczych. Z powodzeniem może być stosowany w instalacjach naziemnej telewizji DVB-T, radia oraz systemach multiswitchowych (telewizja naziemna oraz satelitarna).

Przewód koncentryczny DIPOLNET 75 Om RG-6 Cu E1230 spełnia wymagania dla klasy A w całym paśmie transmisyjnym telewizji naziemnej DVB-T oraz satelitarnej DVB-S/S2 (w przedziale częstotliwości 174 - 3000 MHz) oraz posiada 77% pokrycie oplotem gwarantujące wysoki poziom ekranowania i chroniące sygnał użyteczny przed wpływem zakłóceń zewnętrznych.

Dzięki wysokiej jakości wykonania oraz dobrym parametrom elektrycznym przewód E1230 cieszy się niesłabnącą popularnością wśród wielu instalatorów. Optymalnie dobrana elastyczność płaszcza pozwala na łatwe układanie przewodu zarówno w szachtach kablowych, jak i puszkach instalacyjnych, czy skrzynkach montażowych.

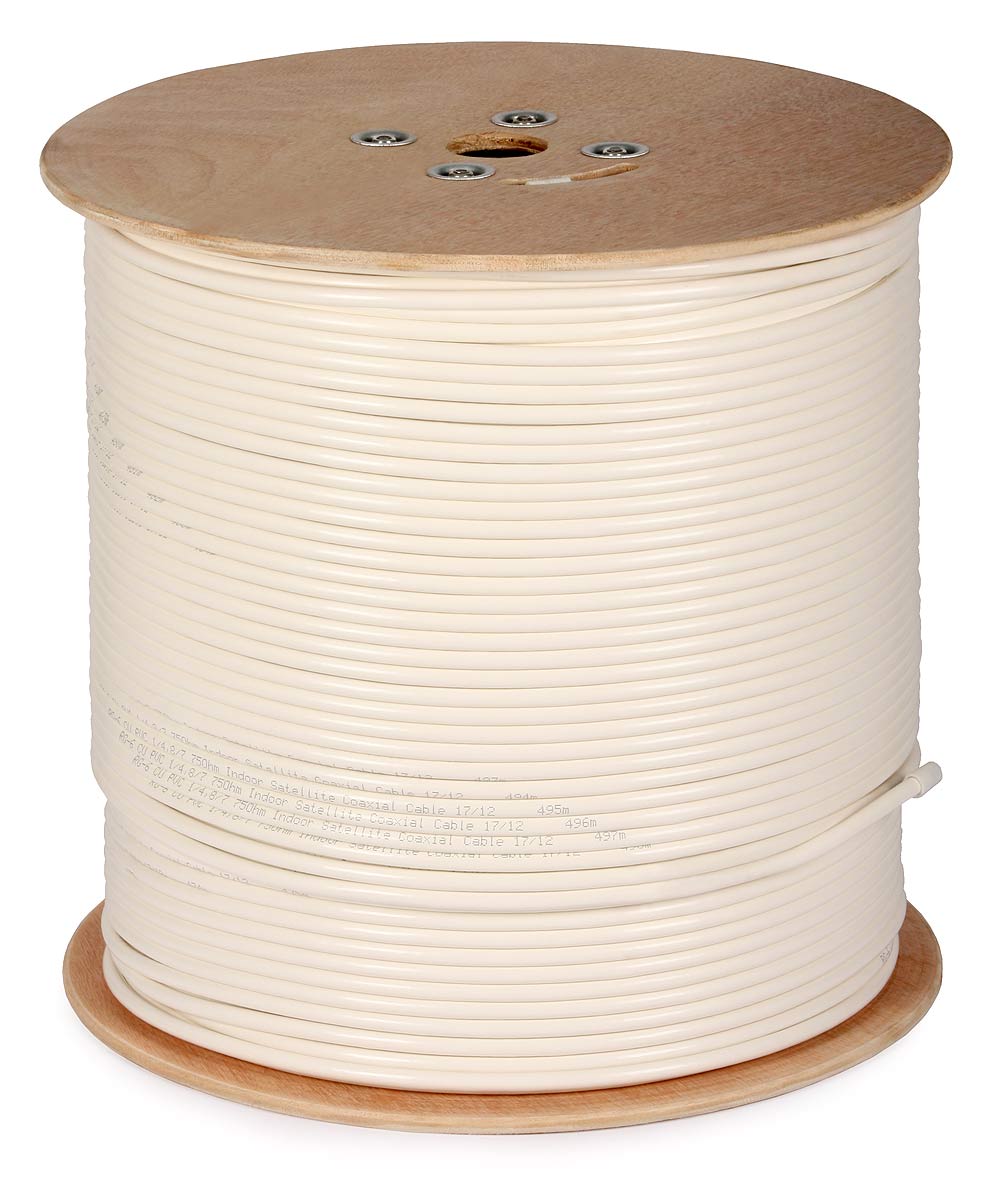

Przewód sprzedawany jest w ilościach nominalnych:
100m E1230_100,
200m E1230_200,
500m E1230_500.

Zbliżenie przewodu


Budowa przewodu


Częstotliwość [MHz]	Tłumienność jednostkowa [dB/100m]
5	1,84
55	5,05
211	8,91
350	11,39
450	13,00
550	14,50
750	17,19
870	18,66
1000	20,17
1450	24,74
2050	29,88
2250	31,46
3000	36,94

Ekranowanie przewodu RG-6 CU E1230 w przedziale częstotliwości 50-3000 MHz oraz wymagania dla klasy A.

Pomiar charakterystyki tłumienia.

Wykres Smitha przedstawiający impedancję falową przewodu. Pomiary wykonane na dwóch końcach 100m odcinka kabla. Odchyłki od nominalnej wartości 75Ω nie
przekraczające 1% gwarantują idealne dopasowanie impedancyjne w całym torze transmisyjnym.

Charakterystyka częstotliwościowa kabla. Kolor niebieski - tłumienie kabla, kolor czerwony dopasowanie impedancyjne - pomiar wykonany w zewnętrznym laboratorium.

Nazwa	RG-6 PVC DIPOLNET
Kod	E1230
Rdzeń wewnętrzny	Materiał	/	Miedź (Cu)
	Średnica	mm	1,00
Dielektryk	Materiał	/	Polietylen (PE) spieniany fizycznie
	Średnica	mm	4,76
Przewodnik zewnętrzny	Pierwszy ekran	/	Folia Al/PET
	Drugi ekran	/	Oplot wykonany z drutów aluminiowych
		konstrukcja	8x16x0,12mm
		pokrycie oplotem	77%
Płaszcz zewnętrzny	Materiał	/	PVC
	Średnica	mm	6,92
Rezystancja rdzenia	Ω/km		21,91
Rezystancja przewodnika zewnętrznego	Ω/km		32,12
Impedancja	Ω		75
Pojemność jednostkowa	pF/m		50
Współczynnik skrócenia fali	%		85,5
Tłumienie odbić	5-470MHz	dB	26
	470-1000MHz		24
	1000-2000MHz		23
	2000-3000MHz		22,9
Minimalny promień gięcia	mm		70
Zakres temperatur pracy	ºC		-20...+70
