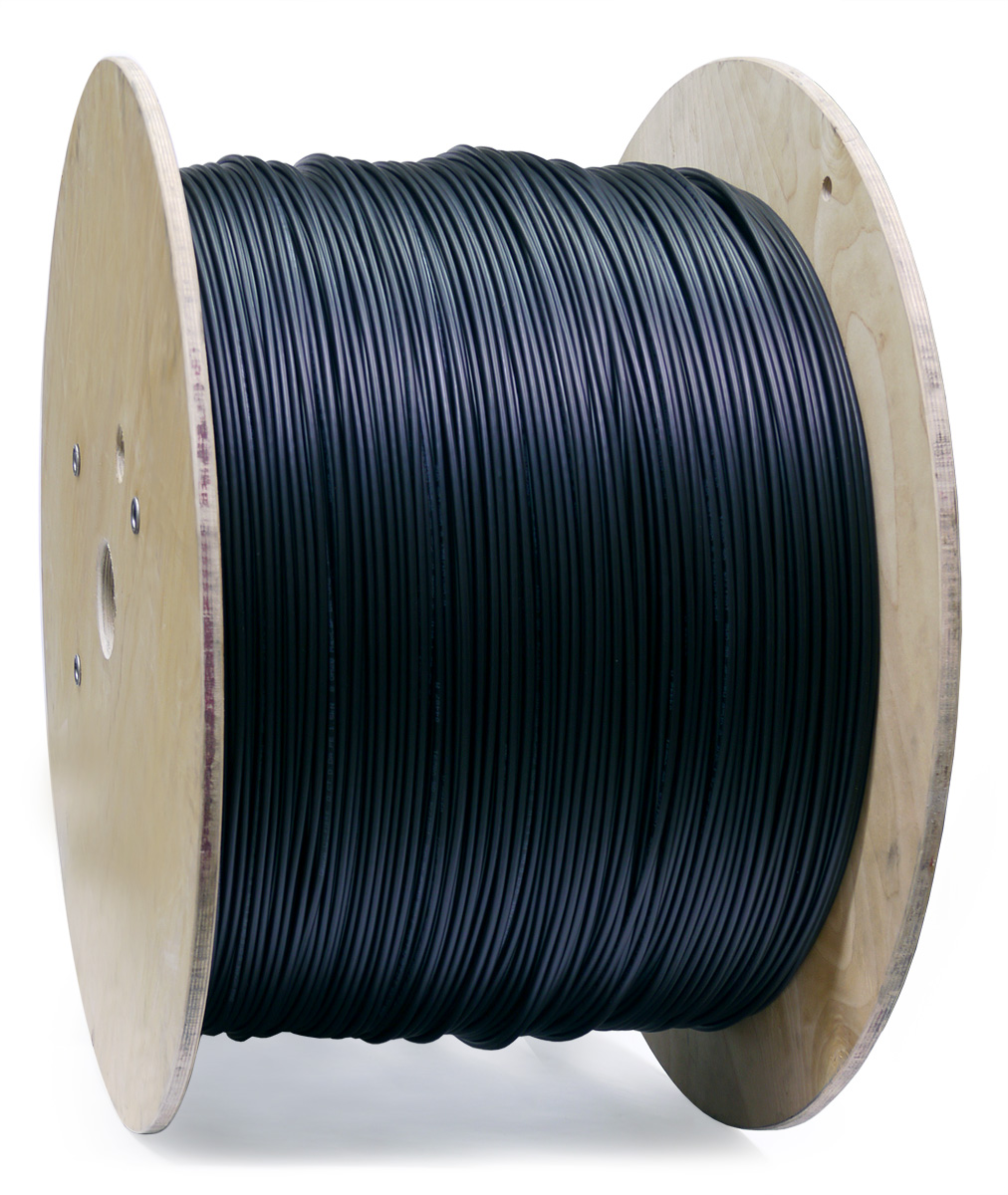

Kabel zewnętrzny DRAKA A-DQ(ZN)B2Y SM (8 włókien G,652D) 3 kN - 1 m
2,73 zł
netto
Dostępność:
Dostępny MAG
Opis
Cechy wyróżniające:
- tuba centralna 2,8mm wypełniona żelem
- 8 włókien jednomodowych G.652D 9/125 μm
- szklane włókna wzmacniające kabel
- powłoka LLDPE (niskociśnieniowy liniowy polietylen)
- włókna w powłoce o średnicy 250 μm
Kabel światłowodowy DRAKA A-DQ(ZN)B2Y 8SM to kabel przeznaczony do zastosowań zewnętrznych. Włókna jednomodowe umieszczone są w tubie centralnej wypełnionej żelem. Żel wypełniający tubę stanowi warstwę ochronną dla włókien światłowodowych, amortyzując przemieszczanie się włókien przy ruchach kabla oraz zabezpiecza włókna przed oddziałaniem warunków atmosferycznych. Zastosowane w konstrukcji kabla włókna szklane mają na celu zabezpieczenie tuby centralnej z włóknami światłowodowymi przed uszkodzeniami mechanicznymi oraz gryzoniami.
Kabel przeznaczony do zastosowań zewnętrznych można:
- ułożyć w ziemi, przy czym zalecane jest stosowanie rur osłonowych
- ułożyć na dachu budynku (powłoka odporna na UV)
- prowadzić napowietrznie (zalecane jest wykorzystanie linki nośnej dla odległości większej niż 10m)
Kabel DRAKA A-DQ(ZN)B2Y 8SM zawiera 8 włókien jednomodowych. Kolorystyka włókien w kablu jest zgodna z tabelą poniżej. Powłoka kabla o grubości 1.2 mm, wykonana jest z czarnego polietylenu LLDPE (IEC 60811, IEC 60708).
| 1. Czerwony | 13. Zółty + oznaczenie co 70mm |
| 2. Zielony | 14. Biały + oznaczenie co 70mm |
| 3. Niebieski | 15. Szary + oznaczenie co 70mm |
| 4. Żółty | 16. Turkusowy + oznaczenie co 70mm |
| 5. Biały | 17. Pomarańczowy + oznaczenie co 70mm |
| 6. Szary | 18. Różowy + oznaczenie co 70mm |
| 7. Brązowy | 19. Żółty + oznaczenie co 35mm |
| 8. Fioletowy | 20. Biały + oznaczenie co 35mm |
| 9. Turkusowy | 21. Szary + oznaczenie co 35mm |
| 10. Czarny | 22. Turkusowy + oznaczenie co 35mm |
| 11. Pomarańczowy | 23. Pomarańczowy + oznaczenie co 35mm |
| 12. Różowy | 24. Różowy + oznaczenie co 35mm |
W kablu zostały zastosowane włókna jednomodowe G.652.D 9/125. Włókna w standardzie G.652.D są obecnie jednymi z najlepszych i najbardziej popularnych włókien jednomodowych. Popularność zawdzięczają obniżonej tłumienności w tzw. piku wodnym, dzięki czemu systemy światłowodowe mogą pracować w całym paśmie od 1280 do 1625 nm. Włókna w standardzie G.652.D optymalizowane są pod kątem transmisji na długości fali 1310 nm (tłumienie poniżej 0,36 dB/km dla fali 1310 nm oraz poniżej 0,22 dB/km dla fali 1550 nm), natomiast pracują poprawnie w całym paśmie. Włókna są zgodne z normami IEC 60793-2-50, EIA/TIA-FOTP oraz ITU-T G.652.D.
Parametry techniczne:
| Nazwa (typ kabla) | A-DQ(ZN)B2Y |
| Kod | L79508 |
| Liczba włókien | 8 |
| Średnica zewnętrzna kabla | 6,5 mm |
| Masa kabla | 40 kg / 1000 m |
| Rodzaje włókien | jednomodowe, G.652.D 9/125 μm |
| Powłoka pojedyńczego włókna | 250 μm |
| Temperatura przechowywania | - 40... 60oC |
| Temperatura pracy | - 30... 60oC |
| Temperatura instalacji | - 15... 40oC |
Właściwości fizyczna kabli DRAKA A-DQ(ZN)B2Y
| Właściwość | Metoda badania | Wartość |
| Maksymalna siła ciągnięcia | E1 | 1500N |
| Siła naciągu (dynamiczna) | E1 | 1000N |
| Siła naciągu (statyczna) | E1 | 750N |
| Siła zrywająca | E3 | 2000N |
| Uderzenie | E7 | 20Nm |
| Skręcenie | E7 | 5cykli +/- 1 obrót |
| Suplenie | E10 | Kabel nie supli się, jeżeli średnica pętli jest większa niż 200 mm |
| Minimalny promień zgięca (dynamiczny) | E11 | 60mm |
| Minimalny promień zgięca (statyczny) | 100mm | |
| Przenikanie wody | F5B | Odporny na dłuższą penetrację wody |
| Element wytrzymałościowy | Hydrofobowa otulina z włókien szklanych | |
| Powłoka zewnętrzna | 1,2mm czarna LLDPE |
Konstrukcja kabla
 |
1. Włókno światłowodowe w powłoce 250 μm, 2. Żel wypełniający tubę, 3. Tuba centralna, 4. Włókna aramidowe, 5. Powłoka LLDPE. |
|
Cena dotyczy 1 metra kabla.
