• Trzy niezależne tory wzmacniające dla FM, VHF&DAB, UHF
  • osobne wejścia,
  • osobna płynna regulacja wzmocnienia -15...0 dB,
  • osobne tłumiki -10/0 dB,
  • osobne zasilanie przedwzmacniacza DC 12V 0,1 A,
• Wzmocnienie 30 dB,
• Maksymalny poziom sygnału IMD3 VHF 116; UHF 118 dBμV,
• Montaż na szynie DIN, także w szafie RACK 19".

Wzmacniacz ma400 R82520 to najwyższej klasy urządzenie zaprojektowane z myślą o wzmacnianiu sygnałów z pasm FM, VHF oraz UHF. Sygnały takie mogą być następnie dystrybuowane w dużych, zbiorczych instalacjach telewizji naziemnej - w budynkach wielorodzinnych, hotelach, obiektach użyteczności publicznej, itd. Wysoki poziom wyjściowy wynoszący 118dBuV oraz wzmocnienie wynoszące 30dB pozwalają na realizację nawet największych projektów.

Urządzenie współpracuje ze wzmacniaczami kanałowymi at420 R82510 oraz modulatorami mt420 R82515.

Wzmacniacz wyposażony jest w trzy potencjometry pozwalające zredukować poziom sygnału w każdym z trzech pasm. Dodatkowo możliwe jest szybkie, precyzyjne stłumienie sygnału o 10dB dzięki dodatkowym przełącznikom.

Wzmacniacz ma400 posiada możliwość zasilania przedwzmacniaczy antenowych (w każdym torze). Sam zasilany jest napięciem 12V przy poborze prądu wynoszącym 0.48A. Pojedynczy wzmacniacz zasilony może być z dowolnego zasilacza o podanej wydajności prądowej i napięciu wyjściowym. Większą liczbę urządzeń polecamy zasilać z dedykowanego wzmacniacza DR-60-12 R82532.

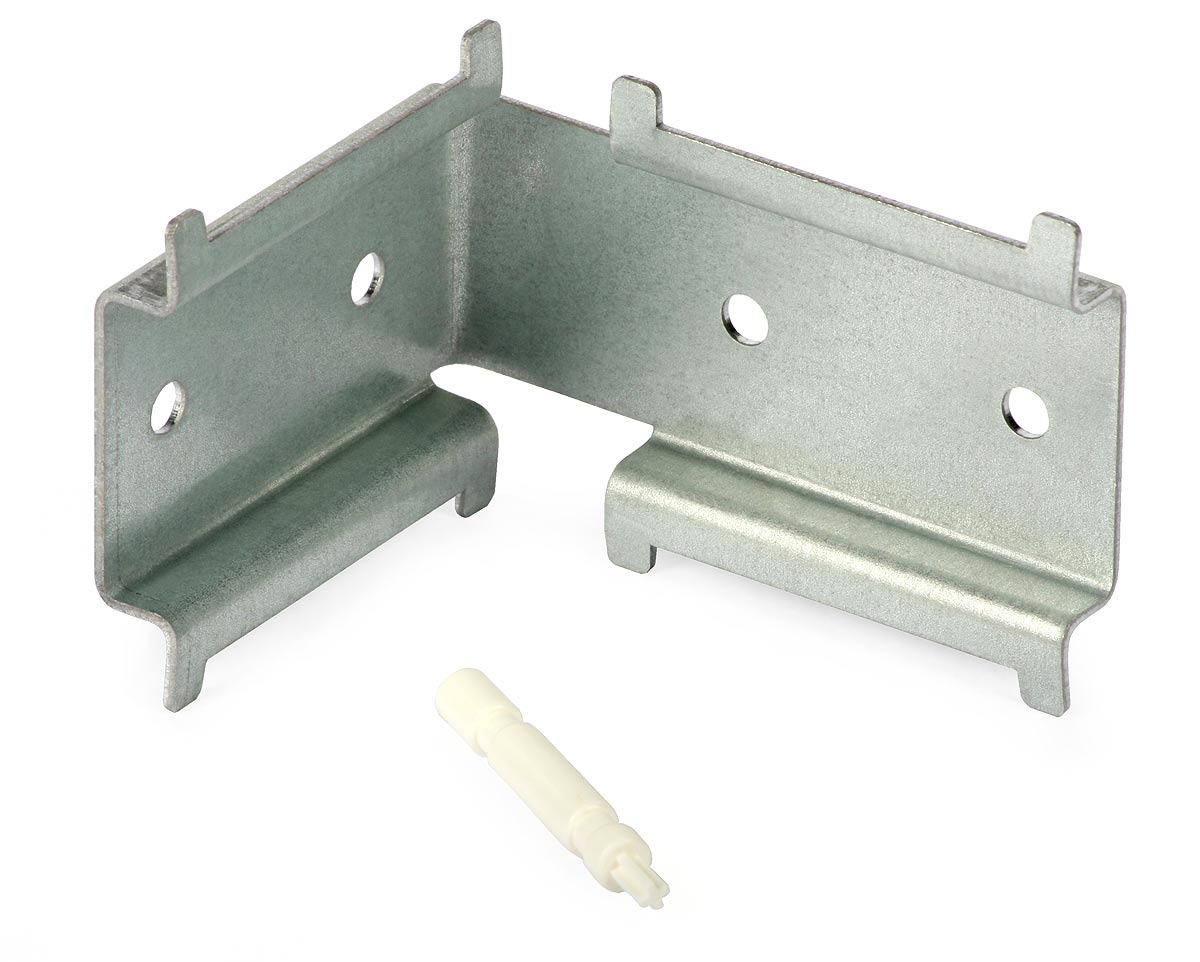

Urządzenie dostosowane jest zarówno do samodzielnego montażu bezpośrednio na ścianie (dołączone akcesoria), jak i do montażu na uniwersalnej szynie DIN R82538 pasującej do wszystkich szaf typu RACK.

Prezentowane rozwiązanie jest rozwiązaniem systemowym, w skład którego wchodzą następujące elementy dobierane wg aktualnych potrzeb i wymogów klienta:

• R82510 - at420 - podwójny panel wzmacniacza kanałowego
• R82515 - mt420 - podwójny panel modulatora jednowstęgowego VSB
• R82520 - ma400 - szerokopasmowy wzmacniacz o wysokim poziomie wyjściowym i pasmowych wejściach FM oraz VHF
• R82532 - DR-60-12 - zasilacz z wydajnością umożliwiającą zasilenie 8 dowolnych urządzeń
• R82536 - 699.20 - taśmy zasilające dedykowane do dystrybucji zasilania ma kolejnych panelach
• R82538 - uniwersalna szyna DIN do szafy RACK - montaż 8 urządzeń + zasilacz
• R82540 - 699.026 - mostek połączeniowy do przekazywania sygnału między kolejnymi panelami

Przykładowa realizacja układu wzmacniaczy i modulatorów. Ze względu na zapewnienie maksymalnej stabilności pracy układu, liczba modułów po każdej stronie zasilacza nie powinna przekraczać 4 sztuk.
