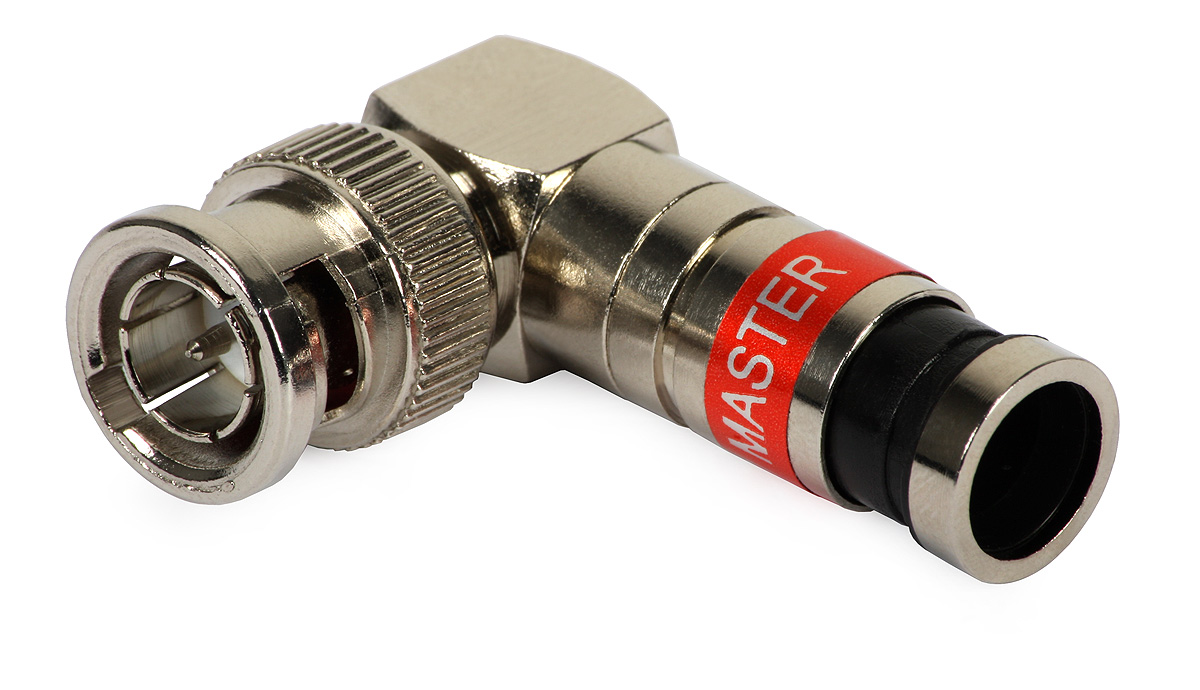

Złącze kompresyjne kątowe BNC 59 MASTER na przewód RG-59 (CAMSET)

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kompresyjne kątowe E8278 przeznaczone jest do kabli typu RG-59. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne kątowe BNC 59 MASTER E8278 przeznaczone jest na kable:

• Przewód CCTV CAMSET/YAR M5995_100
• Przewód CCTV CAMSET/YAR M5995_200
• Przewód CCTV CAMSET/YAR PE M5997_100
• Przewód YAP M6100_1
• Przewód YAP M6100_100
• Przewód YAP M6100_200
• Przewód YAPM6100_500
• Przewód XAP M6103_100
• Przewód XAP M6103_200

• szerokie pasmo pracy,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
• wymiarowo dopasowane jest do rodziny przewodów CAMSET i przewodów RG-59 o rdzeniu od 0.55-0.80 mm,
• konstrukcja tego złącza chroniona jest licznymi patentami.

Do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078.

Do ściągnięcia izolacji z przewodu CAMSET najlepiej jest użyć ściągacza E8010.

Złącze E8278 można więc stosować do wszystkich przewodów rodziny RG-59 o średnicy żyły centralnej 0.55-0.80 mm.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

• przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm
• oplot należy wywinąć na oponę zewnętrzną
• tak przygotowany przewód wsunąć do złącza
• zacisnąć zaciskarką

Nazwa	Złącze BNC
Kod	E8278
Impedancja [Ω]	75
Zakres częstotliwości [MHz]	5-2400
Typ złącza	BNC kątowe (wtyk)
Wielkość [mm]	7.3
Rodzaj montażu	kompresja wzdłużna
Lutowane	NIE
Montaż w obudowie	NIE
Materiał	Mosiądz 360
Montaż zewnętrzny	TAK
Producent	MASTER
Ściągacz	E8003, E8010
Zaciskacz	E80075, E80078
Polecane przewody	M5995, M5997
Przygotowanie przewodu [mm]	5 - żyła centralna 4.5 - dielektryk 4.5 - ekran
