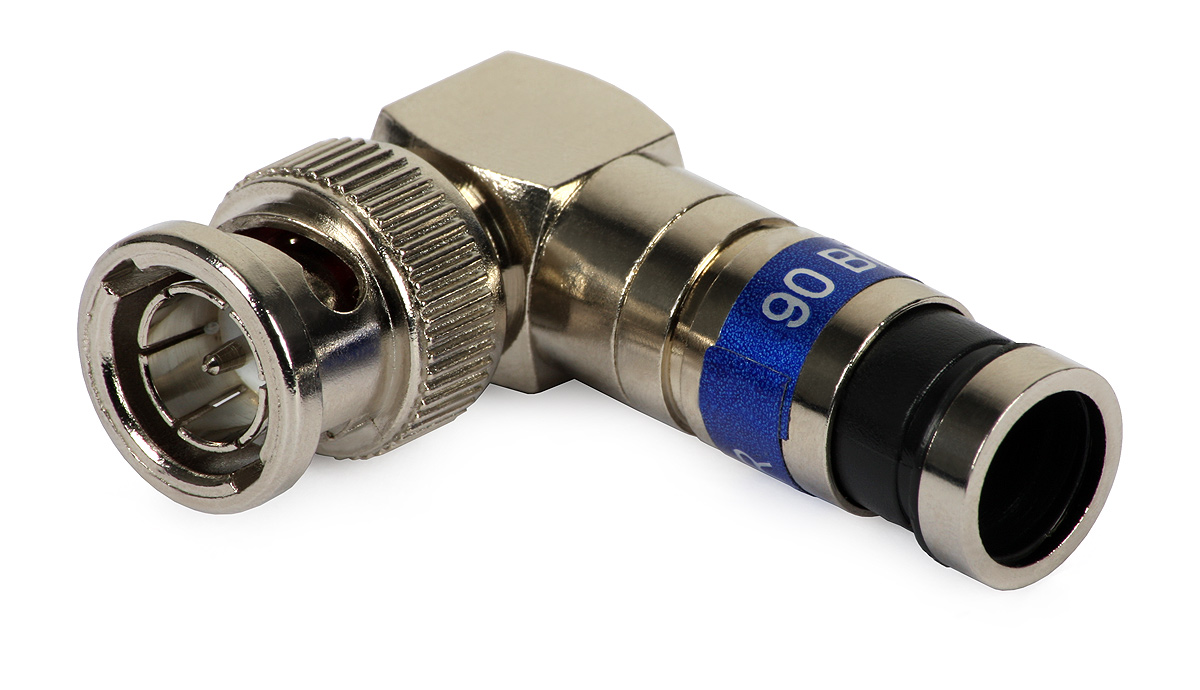

Złącze kompresyjne kątowe BNC 6 MASTER na przewód RG-6

Monolityczne, wykonane z mosiądzu pokrytego niklem, złącze kompresyjne kątowe E8279 przeznaczone jest do kabli typu RG-6. Najwyższa precyzja wykonania wpływa na wygląd i jakość połączenia. Prawidłowe zaciśnięcie jest bardzo proste i daje gwarancję poprawnego i stabilnego połączenia przez długi czas.

Drut centralny przewodu koncentrycznego w momencie wsuwania do złącza zostaje wycentrowany i trafia do odpowiednio przygotowanego otworu nieprzelotowego. Specjalny element zapewnia kontakt elektryczny drutu ze złączem po to, aby zapobiec generacji zakłóceń przy poruszaniu przewodem.

Złącze kompresyjne kątowe BNC 6 MASTER E8279 przeznaczone jest na kable:

• RG-6 Cu E1230_100
• RG-6 Cu E1230_200
• RG-6 Cu E1230_500
• RG-6 Cu PE E1231_100
• RG-6 Cu PE E1231_200
• RG-6 Fe/Cu E1232_100

• szerokie pasmo pracy,
• możliwość wielokrotnego odłączania kabla bez utraty jakości połączenia (zalecane nawet do urządzeń pomiarowych),
• bardzo małe tłumienie w całym paśmie pracy,
• znakomite dopasowanie do linii transmisyjnej w całym paśmie pracy,
• bardzo prosty i szybki montaż - sposób zaciskania: kompresja wzdłużna,
• poprawnie zaciśnięte złącze jest bardzo trudno zerwać z przewodu,
• wymiarowo dopasowane jest do przewodów typu RG-6,
• konstrukcja tego złącza chroniona jest licznymi patentami.

Do zaciśnięcia należy użyć zaciskarki do złącz kątowych E80078.

Do ściągnięcia izolacji z przewodu najlepiej jest użyć ściągacza E8010.

Proces zaciskania złącza na przewodzie jest bardzo prosty i szybki:

• przygotować przewód odkrywając żyłę centralną na długości 8 +/-1.4 mm i dielektryk z oplotem na długości 6,4 mm,
• oplot należy wywinąć na oponę zewnętrzną,
• tak przygotowany przewód wsunąć do złącza,
• zacisnąć zaciskarką.

Nazwa	Złącze BNC
Kod	E8279
Impedancja [Ω]	75
Zakres częstotliwości [MHz]	5-2400
Typ złącza	BNC kątowe (wtyk)
Wielkość [mm]	8
Rodzaj montażu	kompresja wzdłużna
Lutowane	NIE
Montaż w obudowie	NIE
Materiał	Mosiądz 360
Montaż zewnętrzny	TAK
Producent	MASTER
Ściągacz	E8003, E8010
Zaciskacz	E80075, E80078
Polecane przewody	E1230, E1231
Przygotowanie przewodu [mm]	5 - żyła centralna 4.5 - dielektryk 4.5 - ekran
