Multiswitche radialne serii MR są dedykowane dla małych i średnich (4-70 gniazd) instalacji z dystrybucją sygnału pośredniej częstotliwości SAT oraz sygnału telewizji naziemnej. Multiswitche są przeznaczone do pracy wewnątrz budynku. W przypadku konieczności podłączenia większej ilości multiswitchy należy zastosować rozgałęźniki i odgałęźniki serii SD-9XX w celu podziału magistrali.

Multiswitche radialne serii MR dedykowane są do instalacji w całości lub częściowo bazujących na topologii gwiazdy, w której przewody z gniazd końcowych zbiegają się w miejscu montażu multiswitcha lub grupy multiswitchy. Są więc idealne do zastosowań w domkach jedno- lub wielorodzinnych. Możliwe jest jednak wykorzystanie multiswitchy MR w bardziej złożonych systemach. Wówczas wbudowane w nie zasilacz posłużyć może do zasilenia innych wykorzystanych w instalacji elementów.

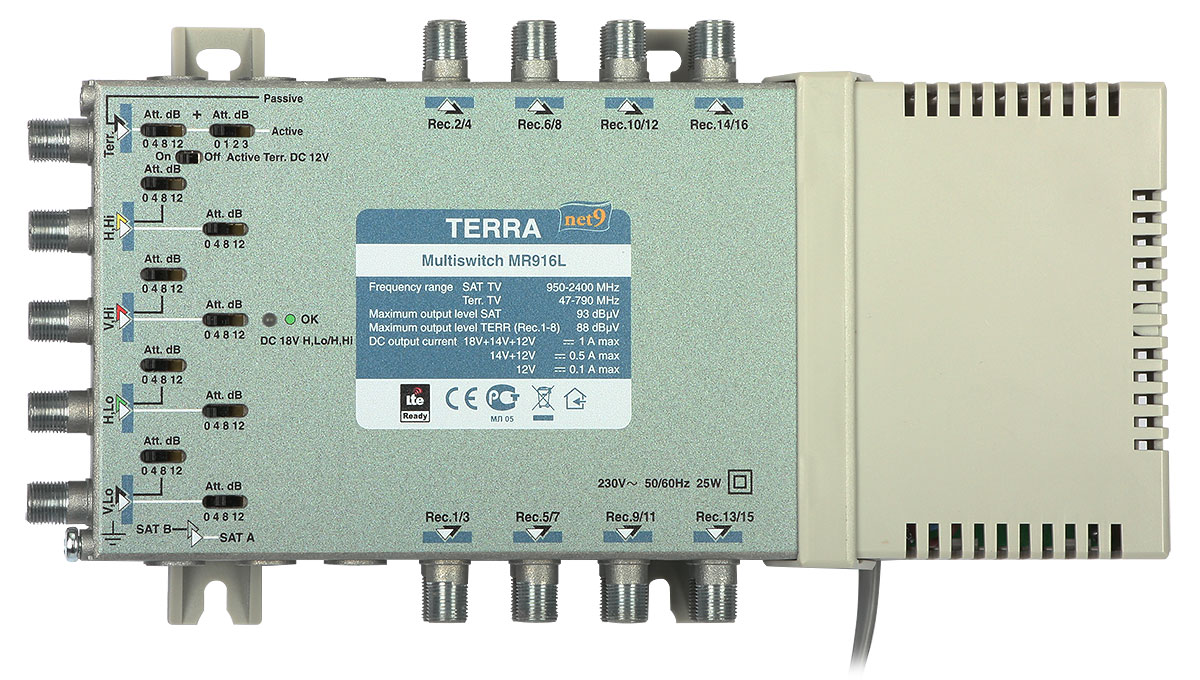

Multiswitch MR-916L R70816 posiada aktywny (wzmacniany) tor telewizji naziemnej oraz satelitarnej. Regulacja poziomu sygnału dla każdego z torów satelitarnych oraz DVB-T (47-790 MHz) odbywa się za pomocą dedykowanych przełączników. Taki sposób konfiguracji zapewnia większą stabilność ustawionych parametrów w stosunku do rozwiązań tradycyjnych, bazujących na potencjometrach. Dodatkowo przełącznik MR-916L R70816 został wyposażony w pasywny tor sygnału TV (5-862 MHz) do wykorzystania dla kanału zwrotnego. Urządzenie nie obsługuje jednocześnie aktywnego i pasywnego toru sygnału TV.

Aktywny tor sygnału naziemnego DVB-T posiada wbudowany filtr sygnałów LTE umożliwiający eliminowanie niepożądanych sygnałów w paśmie 800 MHz (częstotliwości 791-862 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Odlewana obudowa zapewnia wysoką skuteczność ekranowania uniemożliwiając przenikanie sygnałów zakłócających do wewnątrz urządzenia.

W instalacjach bazujących na multiswichach stosować należy konwertery typu QUATRO.

• multiswitch radialny
• wbudowana prekorekcja charakterystyki kabla
• grupowanie wyjść pod względem poziomu wyjściowego
• separacja pomiędzy wejściami większa niż 30 dB
• możliwość zasilania przedwzmacniacza dla anteny naziemnej
• aktywny tor sygnału naziemnego wyposażony w filtr LTE (47-790 MHz)
• pasywny tor sygnału TV (5-862 MHz)
• wbudowany zasilacz
• odlewana obudowa gwarantująca wysoki poziom ekranowania - klasa A

Nazwa			MR-908L	MR-912L	MR-916L
Kod			R70808	R70812	R70816
Ilość wyjść			8	12	16
Pasmo pracy [MHz]		SAT	950 - 2400
		DVB-T/Radio	47 - 790
		Tor pasywny	5 - 862
Wzmocnienie (wbudowana prekorekcja ch-ki tłumienia przewodu) [dB]	SAT		3...8
	Tor aktywny DVB-T/ Radio	wyjścia 1-8	1...4
		wyjścia 9-12	-	0...2
		wyjścia 13-16			-1...0
Tłumienie [dB]	Tor pasywny	wyjścia 1-8	28
		wyjścia 9-16	-	30
Regulacja wzmocnienia w torze SAT [dB]			12, krok 4 dB
Regulacja wzmocnienia w torze TV naz.[dB]			15, krok 1 dB
Max. poziom sygnału SAT (IMD3=35dB)* [dBμV]			93
Max. poziom sygnału DVB-T (IMD3=60dB)* [dBμV]	wyjścia 1-8		85
	wyjścia 9-12		-	83
	wyjścia 13-16		-		83
Separacja wejść SAT [dB]			> 30
Separacja wyjść [dB]			> 30
Zasilanie na wejściach RF			H/Lo, H/Hi - 18 V; V/Lo, V/Hi - 14 V TV naziemna - 12 V
Natężenie prądu na wejściach RF [A]		+18V &+14V &+12V	< 0,1
		+14 V &+12 V	< 0,5
		+12 V	< 0,1
Klasa ekranowania			A
Pobór prądu z odbiornika [mA]			< 60
Sygnały sterujące			14/18 V, 0/22 kHz, tone burst lub DiSEqC 2.0
Pobór mocy**			AC 230 V 50/60 Hz 4 W
Zakres temperatur pracy [ºC]			-20...+50
Wymiary [mm]			253x135x52
Masa [kg]			1,44

* dla 2 nośnych
** bez zewnętrznego obciążenia DC; z max. obciążeniem 25 W

Urządzenie znanej firmy Terra, która specjalizuje się w produkcji profesjonalnych multiswitchy, dla potrzeb instalacji zbiorowych. Znakomite wykonanie, stabilność parametrów, bardzo niska awaryjność, sprawiają że multiswitche TERRA polecić można każdemu.

Niewątpliwą zaletą multiswitchy MR-9XX jest zróżnicowanie poziomów wyjściowych dla różnych wyjść. Gwarantuje to uzyskanie zbliżonego poziomu sygnału na różnie oddalonych od urządzenia gniazdach. Dodatkowo konstruktor zastosował tutaj prekorekcję charakterystyki tłumienia przewodu koncentrycznego - sygnały o wyższych częstotliwościach posiadają wyższe poziomy, dzięki czemu tłumienie przewodu jest właściwie kompensowane.

Urządzenie jest zasilane napięciem AC 230 V. Należy przestrzegać wszystkich zasad bezpieczeństwa dla tych napięć.
