Media konwerter ULTIMODE M-403M - dwa włókna jednomodowe do 40 km

• 1 port Ethernet 10/100 Mb/s na RJ-45
• duża odległość transmisji - 40 km
• transmisja przez dwa światłowody jednomodowe
• diody LED wskazujące poprawność działania urządzenia
• bardzo łatwa instalacja (plug and play)
• w komplecie zasilacz

Media konwerter ULTIMODE M-403M to niezawodne urządzenie pozwalające na przesyłanie sygnału Fast Ethernet w dwóch jednomodowych włóknach światłowodowym na dużą odległość - aż 40 km. Media konwerter posiada dwa złącza SC służące do nadawania (Tx) bądź odbierania sygnału (Rx). Sygnał optyczny jest transmitowany i odbierany w II oknie transmisyjnym - 1310 nm.

Urządzenia ULTIMODE mają wbudowaną autodetekcję MDI/MDIX w związku z czym nie wymagają stosowania kabli krosowych oraz automatycznie wykrywają i ustawiają prędkość i tryb transmisji danych. Działają z mechanizmem "store and forward", który sprawdza poprawność wszystkich danych odbieranych przez obliczanie sum kontrolnych.

Czułość odbiornika i moc nadajnika są dostosowane do przesyłania informacji na odległość 40km. W przypadku użycia urządzenia do transmisji sygnału na krótkim dystansie (do 4 km) należy zamontować tłumiki 2dB przy odbiornikach (Rx). Urządzenie zostanie zabezpieczone przed "spaleniem" odbiornika.

Media konwertery serii ULTIMODE są w pełni kompatybilne ze standardami IEEE 802.3, IEEE 802.3u. Instalacja i użytkowanie urządzenia jest bardzo proste (plug nad play). Diody znajdujące się na urządzeniu informują na bieżąco o stanie pracy media konwertera.Czas działania diody laserowej z rezonatorem Fabry-Perota (MTBF) wynosi minimalnie 100.000 godzin (ponad 11 lat).



Nazwa:	ULTIMODE M-403M
Kod:	L11041
Standardy:	IEEE 802.3u, IEEE 802.3u
Port LAN:	802.3 (10Base-TX), 802.3u (100Base-TX/FX)
	RJ-45 UTP/STP kat. 3, 4, 5, maks. 100m
Port optyczny:	Światłowód jednomodowy (8.3/125μm, 8.7/125μm, 9/125μm, 10/125μm)
	Max 40 km
Długość fali TX:	1310 nm
Długość fali RX:	1310 nm
Złącza optyczne:	2xSC
Moc nadawana:	-8...-3 dBm
Czułość odbiornika:	≥-34 dBm
Szybkość transmisji:	10/100 Mb/s

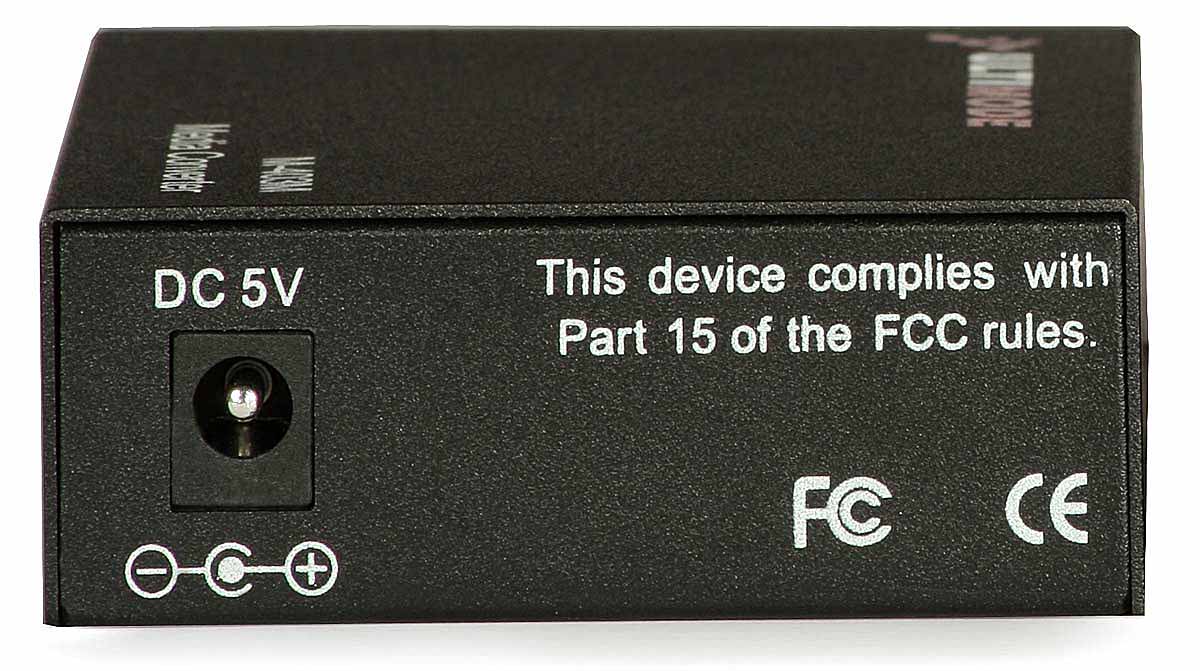

Zasilanie:	DC 5V/ 2A
Temperatura pracy:	0 ... 50 oC



UWAGA!! Nie wolno patrzeć bezpośrednio w port światłowodowy gdy urządzenie jest podłączone do zasilania. Promień niewidoczny dla ludzkiego oka może uszkodzić siatkówkę oka.

• możliwość przesyłania sygnału na duże odległości (niska tłumienność światłowodu - dla długości fali 1550 nm tłumienie wynosi ok 0,2 dB na kilometr, czyli sygnał bez regeneracji może być przesłany na odległość 200km)
• wysoka pojemność informacyjna w pojedynczym włóknie światłowodowym
• odporność na zakłócenia elektromagnetyczne
• odporność na warunki atmosferyczne (wilgotność, wyładowania elektrostatyczne)
• niemożliwy podsłuch przesyłanych danych
• niewielka waga i wymiary

Media konwertery ULTIMODE są szeroko stosowane przy przesyłaniu sygnału ethernetowego na duże odległości oraz w miejscach narażonych na trudn warunki atmosferyczne. Włókna światłowodowe zapewniają pełną izolację oraz odporność na zakłócenia występujące na drodze przesyłowej. Media konwertery ULTIMODE M-403M są głównie wykorzystywane są do łączenia osiedlowych sieci LAN oraz rozproszonych budynków jednej korporacji. Poniżej znajduje się przykładowe zastosowanie media konwerterów serii ULTIMODE.

Przykład zastosowania media konwertera z serii ULTIMODE.



Media konwertery ULTIMODE dedykowane są do pracy w warunkach wewnętrznych. Z serii ULTIMODE posiadamy także media konwertery transmitujący sygnał:

• na dwóch włóknach światłowodowych wielomodowych na odległość 2km M-023M L10021
• na jednym włóknie światłowodowym jednomodowym (WDM) na odległość 20km M-207M L11521, M-207G L11525 i na odległość 40km M-407M L11541
