Media konwerter M-023G 1Gb/s - dwa włókna wielomodowe do 2 km

• 1 port Ethernet 10/100/1000 Mb/s na RJ-45
• odległość transmisji - 2 km
• transmisja przez dwa światłowody wielomodowe
• diody LED wskazujące poprawność działania urządzenia
• bardzo łatwa instalacja (plug and play)

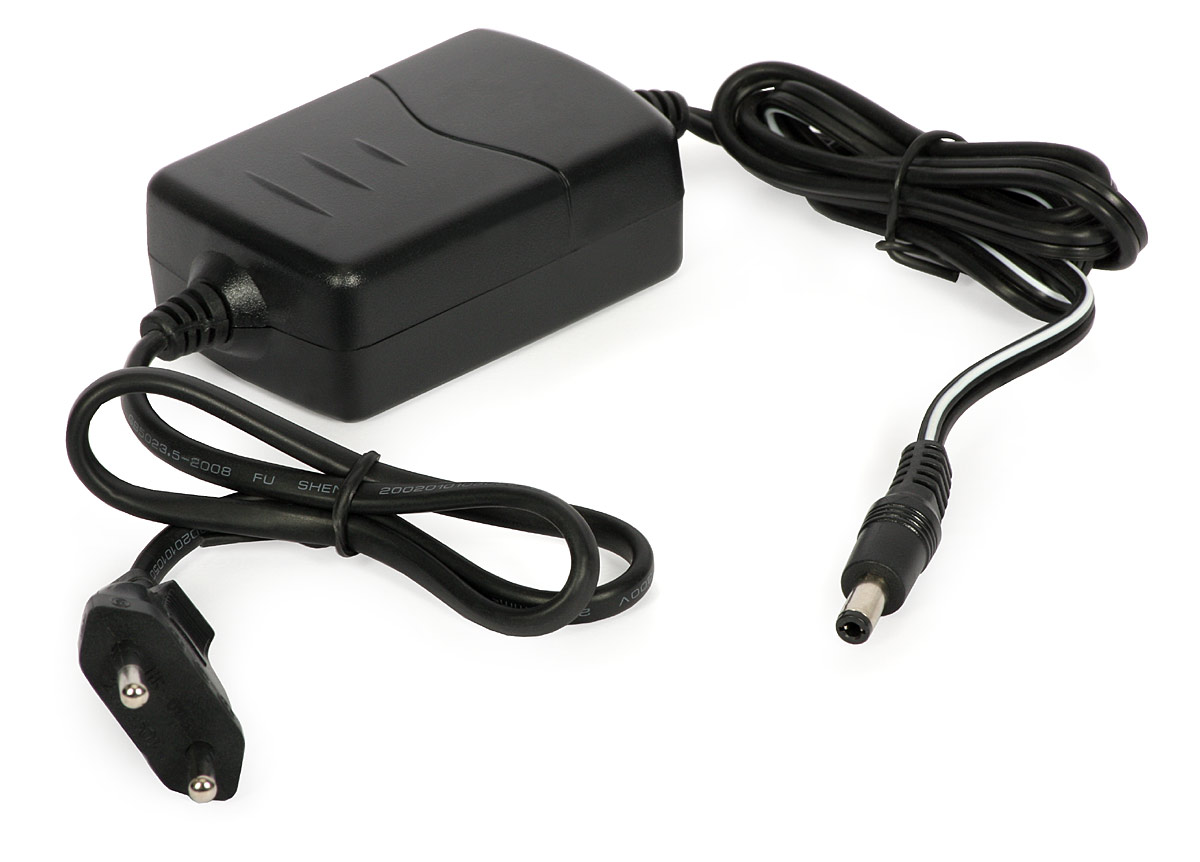

• w komplecie zasilacz

Media konwerter ULTIMODE M-023G to niezawodne urządzenie pozwalające na przesyłanie sygnału Gigabit Ethernet w dwóch wielomodowych włóknach światłowodowym na odległość 2 km. Media konwerter posiada dwa złącza SC służące do nadawania (TX) bądź odbierania sygnału (RX). Sygnał optyczny jest transmitowany i odbierany w II oknie transmisyjnym - 1310 nm.

Urządzenia ULTIMODE mają wbudowaną autodetekcję MDI/MDIX w związku z czym nie wymagają stosowania kabli krosowych oraz automatycznie wykrywają i ustawiają prędkość i tryb transmisji danych. Działają z mechanizmem "store and forward", który sprawdza poprawność wszystkich danych odbieranych przez obliczanie sum kontrolnych.

Media konwertery M-023G serii ULTIMODE są w pełni kompatybilne ze standardami IEEE 802.3, IEEE 802.3u, IEEE 802.3z. Instalacja i użytkowanie urządzenia jest bardzo proste (plug nad play). Diody znajdujące się na urządzeniu informują na bieżąco o stanie pracy media konwertera.Czas działania diody laserowej z rezonatorem Fabry-Perota (MTBF) wynosi minimalnie 100.000 godzin (ponad 11 lat).



Nazwa:	ULTIMODE M-023G
Kod:	L10025
Standardy:	IEEE 802.3u, IEEE 802.3u, IEEE 802.3G
Port LAN:	10Base-TX, 100Base-TX, 1000Base-TX
	RJ-45 UTP/STP kat. 3, 4, 5, maks. 100M
Port optyczny:	Światłowód wielomodowy (50/125μm, 62.5/125μm)
	Max 2 km
Długość fali TX:	1310 nm
Długość fali RX:	1310 nm
Złącza optyczne:	2xSC
Moc nadawana:	-8...-3 dB
Czułość odbiornika:	≥-19 dB
Szybkość transmisji:	10/100/1000 Mb/s
Zasilanie:	DC 5V/ 2A
Temperatura pracy:	0 ... 50 o C



UWAGA!! Nie wolno patrzeć bezpośrednio w port światłowodowy gdy urządzenie jest podłączone do zasilania. Promień niewidoczny dla ludzkiego oka może uszkodzić siatkówkę oka.

• możliwość przesyłania sygnału na duże odległości (niska tłumienność światłowodu - dla długości fali 1550 nm tłumienie wynosi ok 0,2 dB na kilometr, czyli sygnał bez regeneracji może być przesłany na odległość 200km)
• wysoka pojemność informacyjna w pojedynczym włóknie światłowodowym
• odporność na zakłócenia elektromagnetyczne
• odporność na warunki atmosferyczne (wilgotność, wyładowania elektrostatyczne)
• niemożliwy podsłuch przesyłanych danych
• niewielka waga i wymiary

Media konwertery ULTIMODE są szeroko stosowane przy przesyłaniu sygnału ethernetowego na duże odległości oraz w miejscach narażonych na trudne warunki atmosferyczne. Włókna światłowodowe zapewniają pełną izolację oraz odporność na zakłócenia występujące na drodze przesyłowej. Media konwertery ULTIMODE M-023G są głównie wykorzystywane są do łączenia osiedlowych sieci LAN oraz rozproszonych budynków jednej korporacji. Poniżej znajduje się przykładowe zastosowanie media konwerterów serii ULTIMODE.

Przykład zastosowania media konwertera z serii ULTIMODE.



Media konwertery ULTIMODE dedykowane są do pracy w warunkach wewnętrznych. W ofercie znajdują się także media konwertery 10/100/1000 Mb/s jednomodowe z możliwością transmisji sygnału na odległość 20 km - ULTIMODE M-203G L11025 bądź media konwertery WDM 10/100/1000 Mb/s transmitujące sygnał w obydwu kierunkach przez jedno włókno światłowodowe - ULTIMODE M-207G L11525.
