Media konwerter ULTIMODE M-207G 1 Gb/s - jedno włókno jednomodowe do 20 km [2 szt,]

• 1 port Ethernet 10/100/1000 Mb/s na RJ-45
• duża odległość transmisji - 20 km
• transmisja przez jedno włókno światłowodowe jednomodowe (WDM)
• diody LED wskazujące poprawność działania urządzenia
• bardzo łatwa instalacja (plug and play)

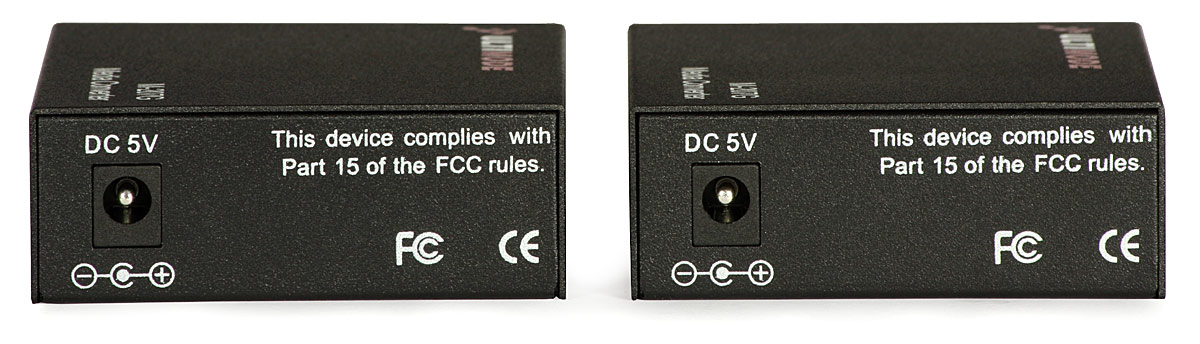

• komplet zawiera - 2 urządzenia nadawczo-odbiorcze i dwa zasilacze

Media konwerter ULTIMODE M-207G to niezawodne urządzenie pozwalające na przesyłanie sygnału Ethernet w jednym jednomodowym włóknie światłowodowym na dużą odległość - aż 20 km. Media konwerter posiada jedno złącza SC służące do nadawania i odbierania sygnału. Jest to możliwe dzięki wykorzystaniu techniki WDM, tzw. zwielokrotnienia fali, które polega na transmisji niezależnych sygnałów na różnych długościach fal za pomocą jednego światłowodu, co znacznie obniża koszty instalacji. W skład kompletu urządzenia L11525 wchodzą dwa urządzenia nadawczo-odbiorcze oraz dwa zasilacze DC 5V/2A.

Jedno urządzenie transmituje sygnał optyczny w III oknie transmisyjnym - długość fali 1550 nm, natomiast drugie urządzenie nadawczo-odbiorcze transmituje dane w II oknie transmisyjnym - długości fali 1310 nm. Czułość modułu odbiorczego w urządzeniach jest dostosowana do mocy odbieranego sygnału optycznego przy odległości 20km. W wypadku użycia media konwerterów na mniejszych odległościach (do 2 km) wskazane jest zastosowanie tłumika 2dB po obu stronach toru transmisyjnego w celu zabezpieczenia urządzeń przed "spaleniem".

Urządzenia ULTIMODE mają wbudowaną autodetekcję MDI/MDIX w związku z czym nie wymagają stosowania kabli krosowych oraz automatycznie wykrywają i ustawiają prędkość i tryb transmisji danych. Działają z mechanizmem "store and forward", który sprawdza poprawność wszystkich danych odbieranych przez obliczanie sum kontrolnych.

Media konwertery serii ULTIMODE są w pełni kompatybilne ze standardami IEEE 802.3, IEEE 802.3u. Instalacja i użytkowanie urządzenia jest bardzo proste (plug nad play). Diody znajdujące się na urządzeniu informują na bieżąco o stanie pracy media konwertera.Czas działania diody laserowej z rezonatorem Fabry-Perota (MTBF) wynosi minimalnie 100.000 godzin (ponad 11 lat).



Nazwa:	ULTIMODE M-207G
Kod:	L11525
Standardy:	IEEE 802.3u, IEEE 802.3u
Port LAN:	802.3 (10Base-TX), 802.3u (100/1000Base-TX/FX)
	RJ-45 UTP/STP kat. 3, 4, 5, maks. 100m
Port optyczny:	Światłowód jednomodowy (8.3/125μm, 8.7/125μm, 9/125μm, 10/125μm)
	Max 20 km
Długość fali TX:	1310/1550 nm
Długość fali RX:	1310/1550 nm
Złącza optyczne:	1xSC
Moc nadawana:	-8...-5 dBm
Czułość odbiornika:	≥-22 dBm
Szybkość transmisji:	10/100/1000 Mb/s
Zasilanie:	DC 5V/ 1A
Temperatura pracy:	0 ... 50 oC



UWAGA!! Nie wolno patrzeć bezpośrednio w port światłowodowy gdy urządzenie jest podłączone do zasilania. Promień niewidoczny dla ludzkiego oka może uszkodzić siatkówkę oka.

• możliwość przesyłania sygnału na duże odległości (niska tłumienność światłowodu - dla długości fali 1550 nm tłumienie wynosi ok 0,2 dB na kilometr, czyli sygnał bez regeneracji może być przesłany na odległość 200km)
• wysoka pojemność informacyjna w pojedynczym włóknie światłowodowym
• odporność na zakłócenia elektromagnetyczne
• odporność na warunki atmosferyczne (wilgotność, wyładowania elektrostatyczne)
• niemożliwy podsłuch przesyłanych danych
• niewielka waga i wymiary

Media konwertery ULTIMODE są szeroko stosowane przy przesyłaniu sygnału ethernetowego na duże odległości oraz w miejscach narażonych na trudn warunki atmosferyczne. Włókna światłowodowe zapewniają pełną izolację oraz odporność na zakłócenia występujące na drodze przesyłowej. Media konwertery ULTIMODE M-207G są głównie wykorzystywane są do łączenia osiedlowych sieci LAN oraz rozproszonych budynków jednej korporacji. Poniżej znajduje się przykładowe zastosowanie media konwerterów serii ULTIMODE.

Przykład zastosowania media konwertera z serii ULTIMODE.

Media konwertery ULTIMODE dedykowane są do pracy w warunkach wewnętrznych. Z serii ULTIMODE posiadamy także media konwertery transmitujący sygnał:

• na dwóch włóknach światłowodowych wielomodowych na odległość 2km M-023M L10021
• na dwóch włóknach światłowodowych jednomodowych na odległość 40km M-403M L11041
• na jednym włóknie światłowodowym jednomodowym (WDM) na odległość 20km M-207M L11521 i na odległość 40km M-407M L11541
