Media konwerter ULTIMODE M-407M-2 - 1 włókno jednomodowe do 20km + switch [2 szt,]

• A:2 porty Ethernet 10/100 Mb/s na RJ-45, 1xSC (Tx1310/Rx1550nm),
• B:1 port Ethernet 10/100 Mb/s na RJ-45, 1xSC (Rx1310/Tx1550nm),
• duża odległość transmisji - 40 km,
• transmisja przez jedno włókno światłowodowe jednomodowe (WDM),

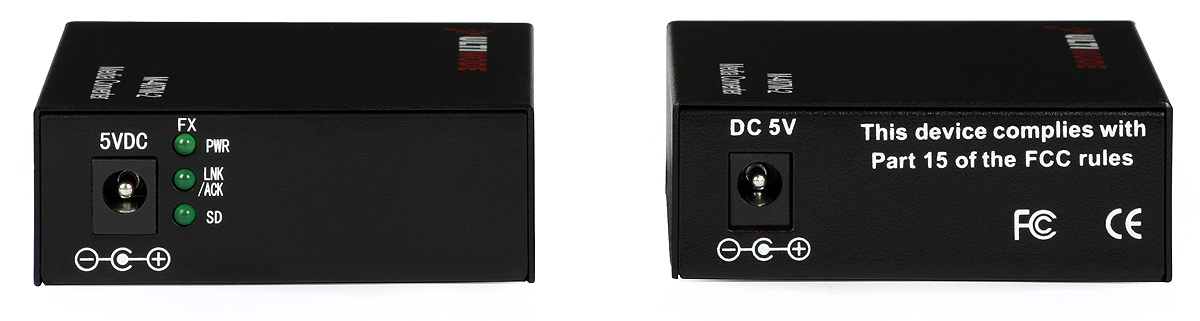

• diody LED wskazujące poprawność działania urządzenia,
• bardzo łatwa instalacja (plug and play),
• komplet zawiera 2 urządzenia nadawczo-odbiorcze i dwa zasilacze.

Każdy media konwerter posiada jedno złącza SC służące do nadawania i odbierania sygnału. Jest to możliwe dzięki wykorzystaniu techniki WDM, tzw. zwielokrotnienia fali, które polega na transmisji niezależnych sygnałów na różnych długościach fal za pomocą jednego światłowodu, co znacznie obniża koszty instalacji. W skład kompletu urządzenia L11542 wchodzą dwa urządzenia nadawczo-odbiorcze oraz dwa zasilacze DC 5V/1,25A.

Jedno urządzenie transmituje sygnał optyczny w III oknie transmisyjnym - długość fali 1550 nm, natomiast drugie urządzenie nadawczo-odbiorcze transmituje dane w II oknie transmisyjnym - długości fali 1310 nm. Czułość modułu odbiorczego w urządzeniach jest dostosowana do mocy odbieranego sygnału optycznego przy odległości 40km (<-34dB). W wypadku użycia media konwerterów na mniejszych odległościach (kilkaset m) koniecznym może być zastosowanie tłumika.

Media konwertery serii ULTIMODE są w pełni kompatybilne ze standardami IEEE 802.3, IEEE 802.3u. Instalacja i użytkowanie urządzenia jest bardzo proste (plug nad play). Diody znajdujące się na urządzeniu informują na bieżąco o stanie pracy media konwertera.Czas działania diody laserowej z rezonatorem Fabry-Perota (MTBF) wynosi minimalnie 100.000 godzin (ponad 11 lat).



Nazwa:	ULTIMODE M-407M-2
Kod:	L11542
Standardy:	IEEE 802.3u, IEEE 802.3u
Port LAN:	802.3 (10Base-TX), 802.3u (100Base-TX/FX)
	A: 2x RJ-45 UTP/STP kat. 3, 4, 5, maks. 100m B: 1x RJ-45 UTP/STP kat. 3, 4, 5, maks. 100m
Port optyczny:	Światłowód jednomodowy (8.3/125μm, 8.7/125μm, 9/125μm, 10/125μm)
	Max 40 km
Długość fali TX:	1310/1550 nm
Długość fali RX:	1310/1550 nm
Złącza optyczne:	1xSC zalecane APC, dopuszczalne UPC, PC
Moc nadawana:	-15...-3 dBm
Czułość odbiornika:	≥ -32 dBm
Szybkość transmisji:	10/100 Mb/s
Zasilanie:	DC 5V/ 1,25 A
Temperatura pracy:	-10 ... +65 oC



UWAGA!! Nie wolno patrzeć bezpośrednio w port światłowodowy gdy urządzenie jest podłączone do zasilania. Promień niewidoczny dla ludzkiego oka może uszkodzić siatkówkę oka.

• możliwość przesyłania sygnału na duże odległości (niska tłumienność światłowodu - dla długości fali 1550 nm tłumienie wynosi ok 0,2 dB na kilometr, czyli sygnał bez regeneracji może być przesłany na odległość 200km)
• wysoka pojemność informacyjna w pojedynczym włóknie światłowodowym
• odporność na zakłócenia elektromagnetyczne
• odporność na warunki atmosferyczne (wilgotność, wyładowania elektrostatyczne)
• niemożliwy podsłuch przesyłanych danych
• niewielka waga i wymiary

Media konwertery ULTIMODE są szeroko stosowane przy przesyłaniu sygnału ethernetowego na duże odległości oraz w miejscach narażonych na trudn warunki atmosferyczne. Włókna światłowodowe zapewniają pełną izolację oraz odporność na zakłócenia występujące na drodze przesyłowej. Media konwertery ULTIMODE M-407M-2 są głównie wykorzystywane do łączenia osiedlowych sieci LAN oraz rozproszonych budynków jednej korporacji. Poniżej znajduje się przykładowe zastosowanie media konwerterów serii ULTIMODE.

Media konwertery ULTIMODE dedykowane są do pracy w warunkach wewnętrznych. Z serii ULTIMODE posiadamy także media konwertery transmitujący sygnał:

• na dwóch włóknach światłowodowych wielomodowych na odległość 2km M-023M L10021
• na dwóch włóknach światłowodowych jednomodowych na odległość 40km M-403M L11041
• na jednym włóknie światłowodowym jednomodowym (WDM) na odległość 20km M-207M L11521 oraz M-207G L11525
• na jednym włóknie światłowodowym jednomodowym (WDM) na odległość 40km M-407M L11541
